Benning 10236771 sada přístrojových testerů , 10236771, EN a DE menu
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Sada BENNING ST 760+ pro zkoušečku (050335)
- Typ displeje: digitální (LCD)
- Rozsah měření (VDE): Odpor ochranného vodiče, izolační odpor, svodový proud, dotykový proud ochranného vodiče, napětí, proud, výkon, zdánlivý výkon, zátěžový proud, svodový proud pacienta, test s PRCD (2pólový, 3-pólový, PRCDS, PRCDS+, PRCDK), TEST RCD (AC, A, F, B, B+), vrcholová a skutečná efektivní hodnota napětí naprázdno u svařovacích zdrojů
- Měřicí kategorie: CAT II 300 V
- Rozměry výrobku, šířka 330 mm
- Rozměry výrobku, výška: 165 mm
- Rozměry výrobku - délka: 405 mm
- Průběh zkoušky: Automaticky, ručně
- Rozhraní: USB, Bluetooth®, LAN, WLAN (802.11b/g), slot na SD karty, Mini USB
- Ochrana: IP67
- Napájení: Ze sítě
- Vlastnosti VDE testerů: S barevnou dotykovou obrazovkou, vč Kufr
- Měřicí adaptér MA 4 CEE (044162)
- Hmotnost: 4200 g
- Rozměry výrobku, šířka 410 mm
- Rozměry výrobku, výška: 170 mm
- Rozměry, hloubka: 350 mm
- Kategorie produktu
sada přístrojových testerů
bez certifikátu
- Kategorie měření
CAT II 300 V
- Rozhraní
Wi-Fi (802.11 b/g)
LAN
slot na SD karty
RJ45
Bluetooth®
4x USB A
USB
mini USB
- Rozm.
(d x š x v) 405 x 330 x 165 mm
- Hmotnost
4200 g
- Rozsah měření VDE
náhradní výbojový proud
- Norma DIN
DIN EN 60974
- Displej
digitální (LCD)
- Šířka
330 mm
- V
165 mm
- Délka
405 mm
- Průběh zkoušky
manuální
automatický
- Napájení VDE
napájení z el. sítě
- Paměť (VDE)
ano
- Typ
10236771
- Vlastnosti
vč. kufru
s barevnou dotykovou obrazovkou
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2987783 Benning 10236771 sada přístrojových testerů , 10236771, EN a DE menu
Popis
Sada BENNING pro zkoušení přístrojů je ideal, pokud je zkouška 1- a 3-fázových mobilních zařízení. Díky přímé kombinaci a ladění je ovládání jednoduché. Databáze vstupů a výsledky zkoušek lze přenášet různými způsoby do softwaru a jsou pak k dispozici pro vyhodnocení, statistiku a dokumentaci.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Sada BENNING ST 760+ pro zkoušečku (050335)
- Zkouška mobilních PRCD a typu AC/a/F/B/B+ Kontrola třífázových spotřebičů pomocí volitelného měřicího adaptéru Volitelný další měřicí adaptér Jasný barevný dotykový displej s úhlopříčkou o velikosti 7" (o 35 % větší uživatelské rozhraní) s inovativními funkcemi menu pro snadné a racionální první zkoušky / nové zkušební vzorky
- Funkce Smart menu: Individuálně přizpůsobitelné předlohy zařízení (24 předloh na testovací normu) pro rychlé testovací zařízení jediným stisknutím tlačítka, funkce Auto ID na automatické inkoust identifikace č. (ID) u nového systému zkušebních kusů, individuálně vstupitelných dat o ON/OFF-Slider pro optimální ovládání a použití s EUP
- Levoitové menu pro editaci v často používaných podmeních
- Klávesnice Softkey (QWERTZ), grafická pole popisují předdefinované funkce Automatické a ruční testování s indikací „vyhovuje“/„nevyhovuje“
- Kompletní databáze testovaného zařízení včetně historie zkoušek lze uložit na SD kartu
- Provedení rozhraní WLAN, Bluetooth, 4 x USB typ a, 1 x mini USB, 1 x RJ 45, 1 x slot pro SD karty Bezplatná aktualizace firmwaru Uživatelské rozhraní napájené z akumulátoru, např. při výpadku síťového napětí, přenos z Prüfort, přístup na SD kartu
- Sada přístrojů pro testování elektrických zařízení / pracovních prostředků podle DIN VDE 0701-702, DGUV test 3, BetrSichV, svářecích přístrojů podle VDE 0544-4, DIN EN 60974-4 a lékařských elektrických přístrojů podle DIN VDE 0751-1, DIN EN 62353 typ B, BF, CF, nemocničních/ošetřovacích lůžek Grafický displej Ano
- zobrazení mezních hodnot
- Měření: Rozsah měření izolačního odporu 0.1 MOhm - 100 MOhm (jmenovité zkušební napětí 100 v - 1000 v, nastavitelné)
- Rozsah měření odporu ochranného vodiče 0.05 Ω - 10 Ω (zkušební proud 600 mA/10A)
- Svodový proud
- Diferenční proud
- Přímé měření
- Proud ochranného vodiče/dotykový proud 0.03 mA - 25 mA
- Měření spotřebitelských proudů
- Měření výkonu Funkční test v/a/W v True RMS metoda měření skutečné efektivní hodnoty
- Zkouška mobilních PRCD, jako PRCD-s/-s+/-k a typu AC/a/F/B+ Kontrola třífázových spotřebičů pomocí volitelného měřicího adaptéru Volitelný další měřicí adaptér Kontrola prodlužovacích kabelů
- Napětí naprázdno a dotykový proud svářecího obvodu
- Svodový proud zařízení, svodový proud části aplikace typu B, BF a CF Speciální vlastnosti: Brilantní 7" barevný dotykový displej (o 35 % větší uživatelské rozhraní) s inovativními funkcemi menu pro snadné a racionální první zkoušky / nový zkušební přístroj
- Funkce Smart menu: Individuálně přizpůsobitelné předlohy zařízení (24 předloh na testovací normu) pro rychlé testovací zařízení jediným stisknutím tlačítka, funkce Auto ID na automatické inkoust identifikace č. (ID) u nového systému zkušebních kusů, individuálně vstupitelných dat o ON/OFF-Slider pro optimální ovládání a použití s EUP
- Levoitové menu pro editaci v často používaných podmeních
- Klávesnice Softkey (QWERTZ), grafická pole popisují předdefinované funkce Automatické a ruční testování s indikací „vyhovuje“/„nevyhovuje“
- Kompletní databáze testovaného zařízení včetně historie zkoušek lze uložit na SD kartu
- Provedení rozhraní WLAN, Bluetooth, 4 x USB typ a, 1 x mini USB, 1 x RJ 45, 1 x slot pro SD karty
- Připojení pro tiskárnu USB-A. Bezplatná aktualizace firmwaru Uživatelské rozhraní napájené z akumulátoru, např. při výpadku síťového napětí, přenos z Prüfort, přístup na SD kartu
- Aktivní zkouška
- Pasivní testování Alternativní metoda
- Diferenční metoda pro měření proudu Přímá metoda
- Měření napětí
- Měřicí adaptér MA 4 CEE (044162)
- Kufr s adaptérem pro aktivní a pasivní testování 1- a 3-fázových CEE zařízení a prodlužovacích kabelů v kombinaci s testovacími přístroji.
- Měřicí adaptér usnadňuje práci při kontrole mobilních zařízení. Díky svému odolnému provedení je obzvláště vhodný pro použití v průmyslovém prostředí. Snadné ovládání umožňuje uživateli racionálně a rychle pracovat s měřicím adaptérem. Mohou zkoušet přístroje a prodlužovací kabely, které mají následující konektory podle IEC 60309-1.
- CEE zástrčka
- 16 a, 50 Hz - 60 Hz, 230 v, L+N+PE, 6 h.
- 16 a, 50 Hz - 60 Hz, 380 v - 415 v, 3L+N+PE, 6 h.
- 32 a, 50 Hz - 60 Hz, 380 v - 415 v, 3L+N+PE; 6h
- Měřicí adaptér je vhodný pro připojení na tester spotřebičů:
- BENNING ST 725
- BENNING ST 750 / 750A / 755 / 760
- Externí zařízení

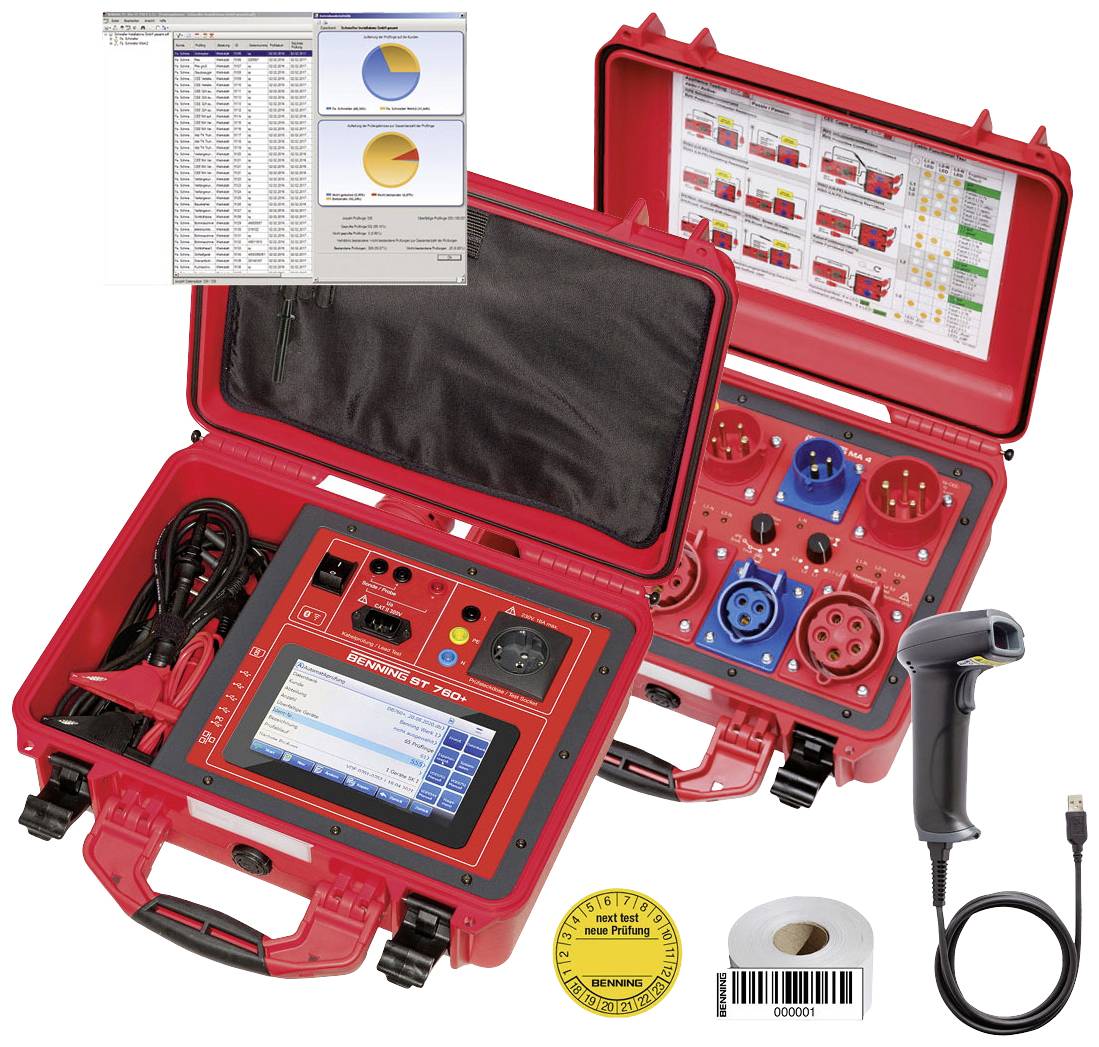

Obsah balení
- Rozsah dodávky - sada
- Sada BENNING ST 760+ pro zkoušečku (050335)
- Měřicí BENNING MA 4 CEE adaptér (044162)
Doplňující informace
Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.
- Bluetooth® je registrovaná ochranná známka společnosti Bluetooth SIG, Inc.
