Bals Elektrotechnik 21689 21689 CEE zástrčka, 16.0 A, 5pólová, 400 V, 1 ks

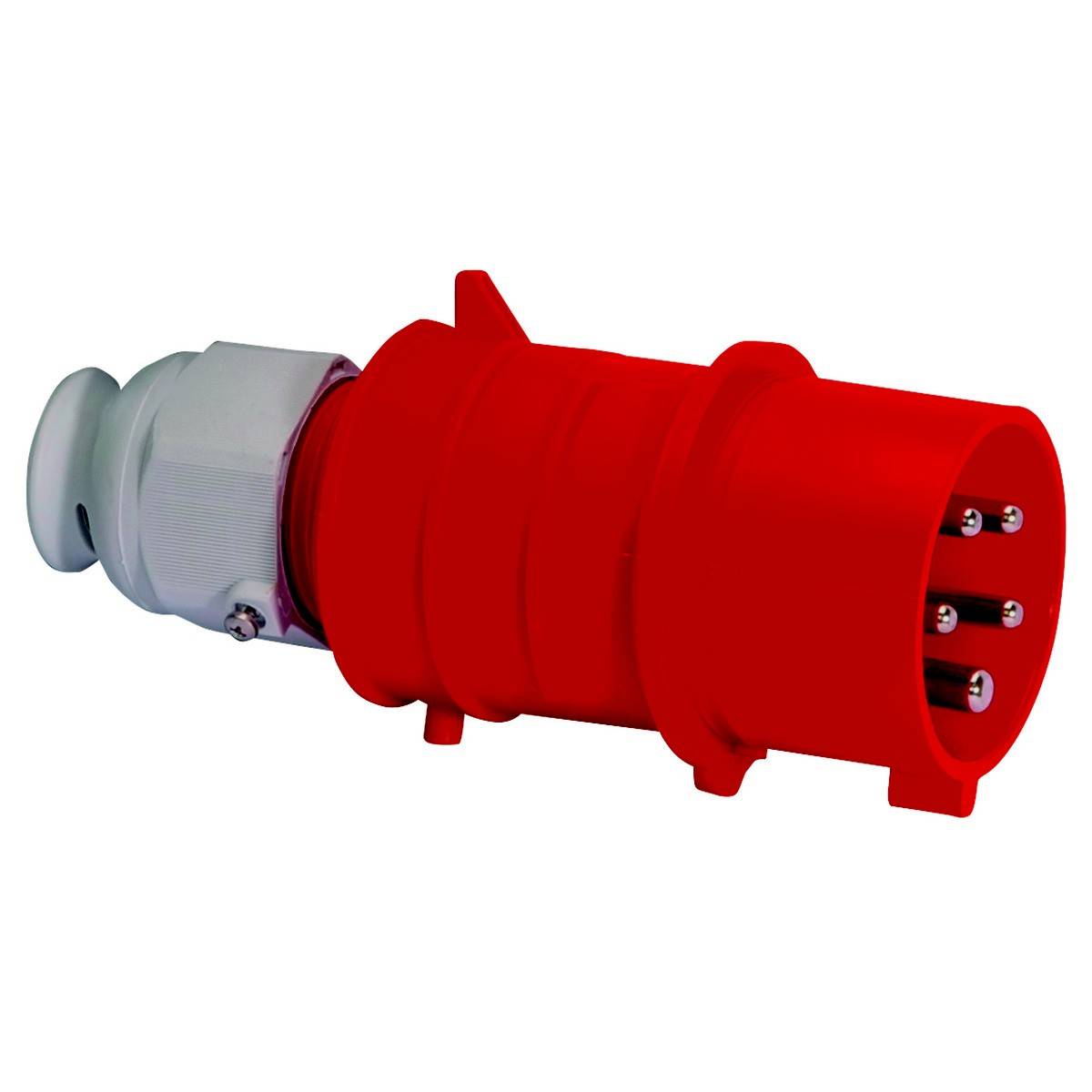

Červený průmyslový konektor s pěti kovovými kontakty, vhodný pro vysoké napěťové požadavky v průmyslových aplikacích.

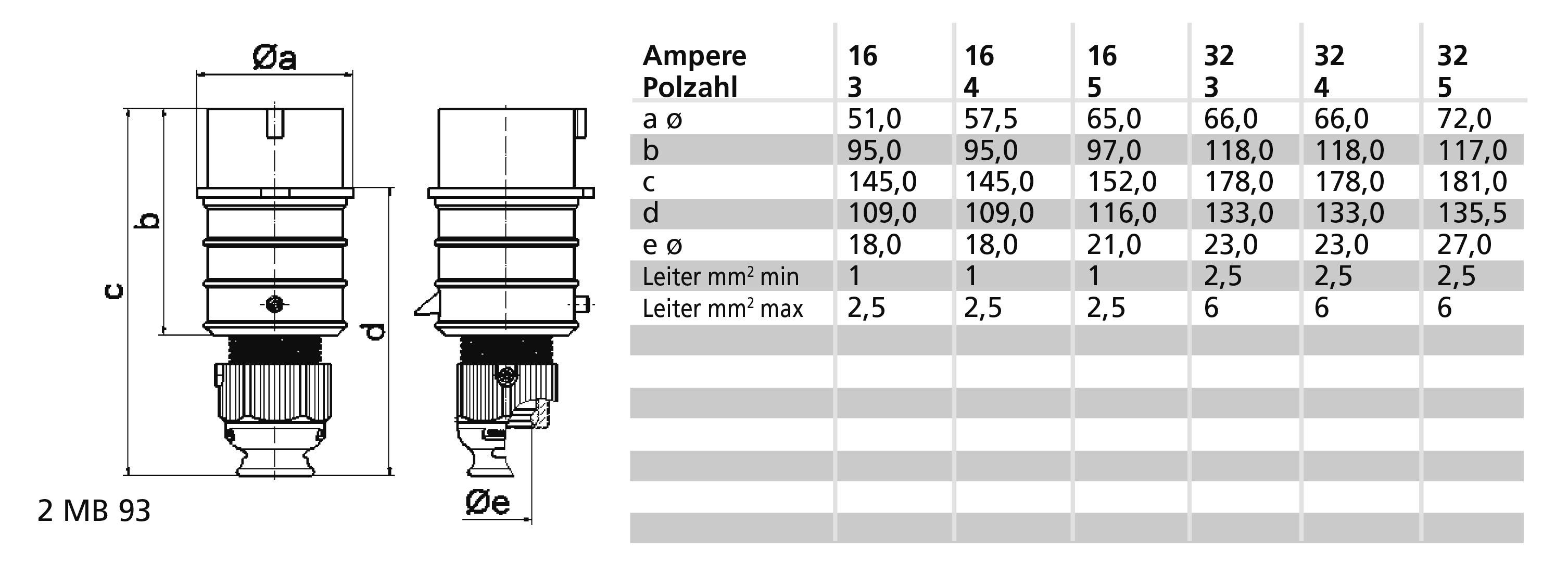

Technický výkres elektronických konektorů s tabulkou. Tabulka zobrazuje proudové hodnoty (16-32 ampérů) a rozměry (a-o, b, c, d, e).

Červený průmyslový konektorový spoj s několika kolíky. Vhodný pro high-end aplikace, typicky používaný v průmyslovém prostředí.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: Pá 25. 9.

14 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 023,97 Kč / kus)

1 023,97 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Proud IEC 16 A.
Počet pinů: 5
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Nastavení času: 6 hod.
Barva: Červená
Číslo RAL: 3000
Fázový měnič: ne
Ochrana (IP) = IP44
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Směr zapojení: Rovný
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Vojenské provedení: ne

Kategorie produktu: CEE zástrčka

Jmenovité napětí: 400 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Rovná

: IP44

Barva: červená

Obsah: 1 ks

Pólů: 5

Připojení: svorka

Materiál: Plast

Provozní napětí: 400 V

: 3000

: Gland nut

: 5

: Plastic

: Nickel-plated

: 16 A

: Screwless terminal

: Straight

: CuZn

: IP44

: NE

: 6 h

: Red

: 400 V (50+60 Hz) red

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3145936 Bals Elektrotechnik 21689 21689 CEE zástrčka, 16.0 A, 5pólová, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3145936 Bals Elektrotechnik 21689 21689 CEE zástrčka, 16.0 A, 5pólová, 400 V, 1 ks

Popis

ZÁSTRČKA QUICK-CONNECT TE
16 A, 5 P (3P+N+PE), 400 V (200/346 - 240 V~), 6 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 2,5 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubové pružinové svorky s pružinovými svorkami v kleci
Kabelová průchodka: Se kabelovou průchodkou
Barva zařízení: Světle červená RAL 3000, límec červená RAL 3000, kabelové šroubení šedá RAL 7035
Výška přístroje: 154 mm, šířka přístroje: 65 mm, hloubka přístroje: 74 mm
Další technické vlastnosti: Pro kabel s min. Průměr od 10 mm do max. Průměr 21 mm, s kabelovou průchodkou MULTI-GRIP TE, integrovaným odlehčením v tahu, přídavnými otvory pro přívod vody a aretačním šroubem
