Bals Elektrotechnik 11487 11487 CEE zásuvka na stěnu, 16.0 A, 5pólová, 400 V, 1 ks

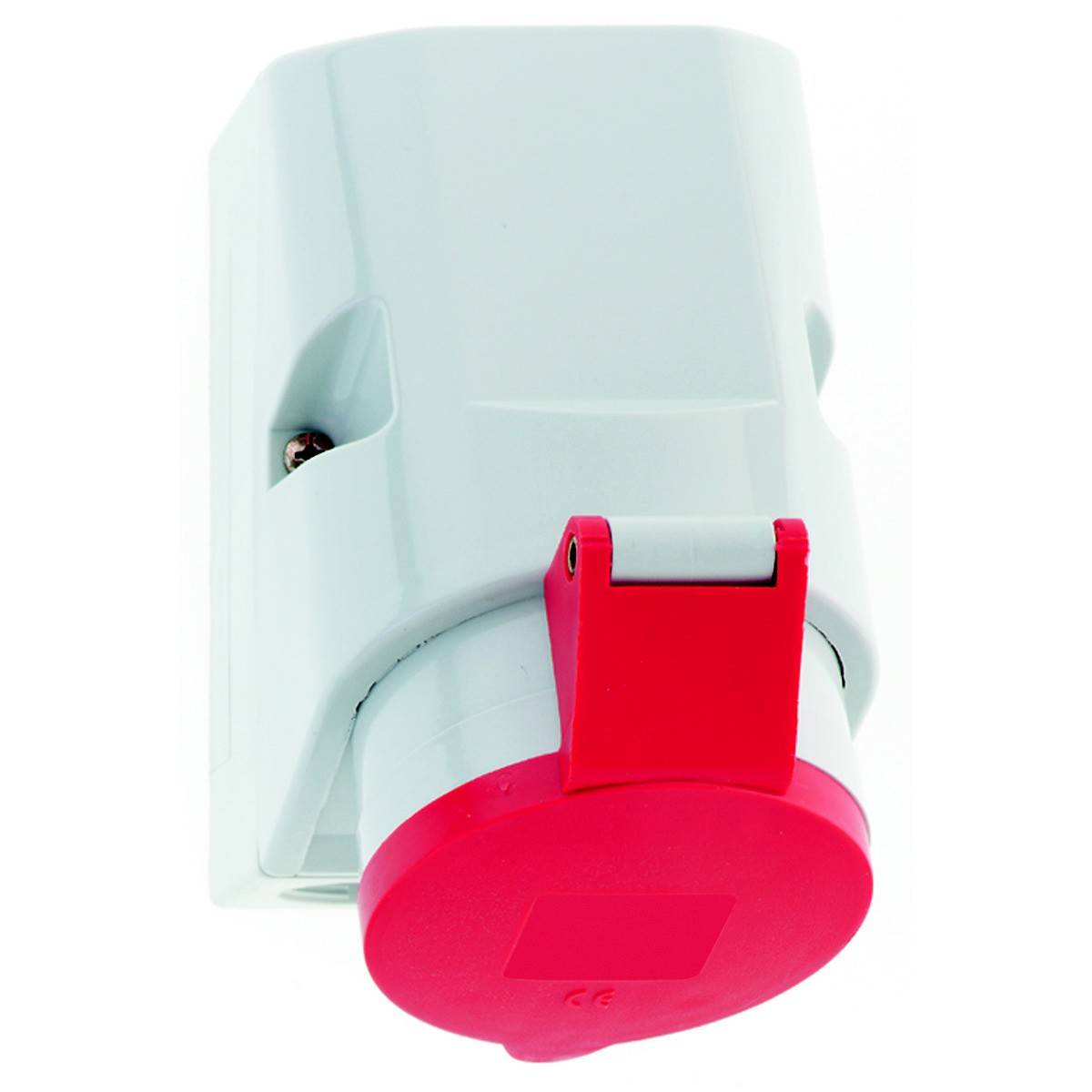

Bílá a červená elektrická zásuvka z plastu, vhodná pro montáž na stěnu. Používá se pro průmyslové elektrické připojení.

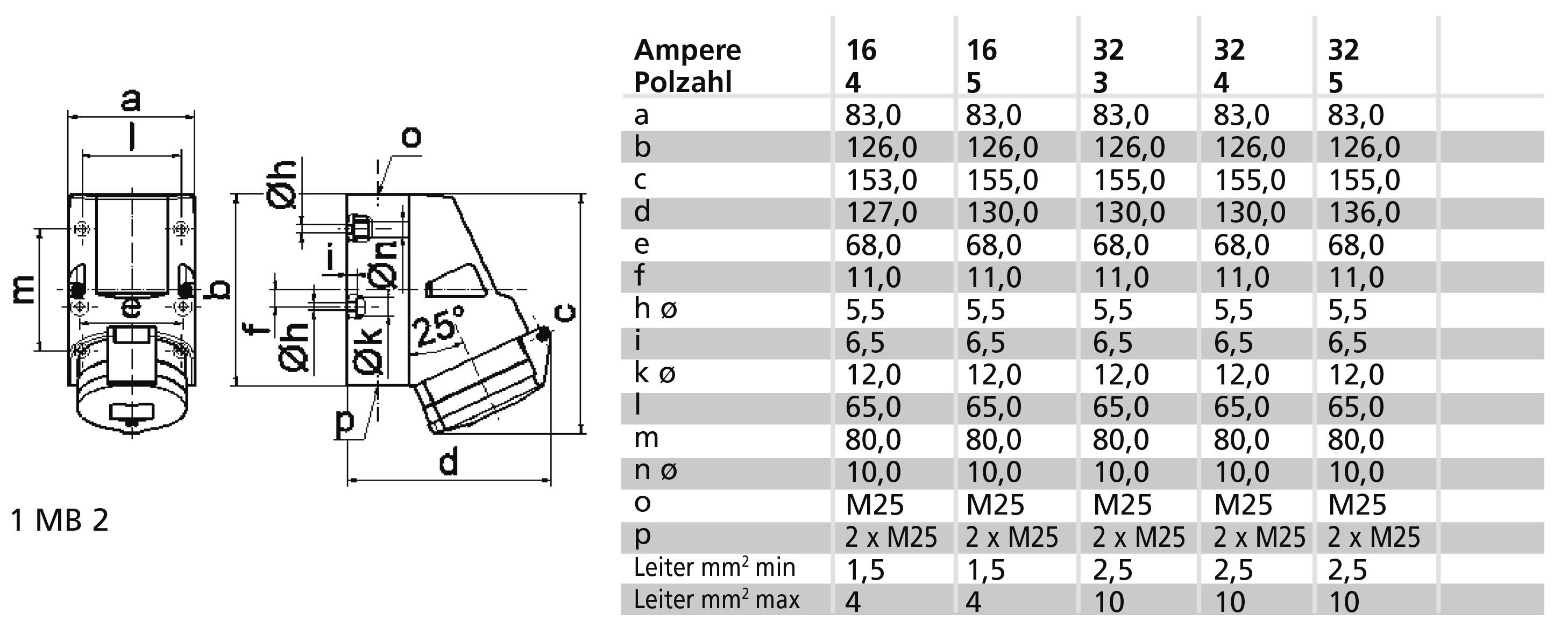

Technický výkres zástrčky s tabulkou. Tabulka zobrazuje rozměry A až P pro různé ampérové hodnoty (16, 32) v milimetrech a maximální rozměry vodiče.

Bílá nástěnná zásuvka s červeným elektrickým modulem, typicky vhodná pro průmyslové aplikace.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručení: Čt 5. 11.

9 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 161,16 Kč / kus)

1 227,27 Kč

-5 %

1 161,16 Kč

Bez DPH.

Už jen 9 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provedení: Na omítku
Proud IEC 16 A.
Počet pinů: 5
Napětí podle EN 60309-2: 400 v (50+60 Hz), červená
Nastavení času: 6 hod.
Barva: Červená
Číslo RAL: 3000
Ochrana (IP) = IP44
Připojovací technika: Svorka bez šroubování
Kabelová průchodka: Šroubový spoj
Materiál: plast
Materiál kontaktu: CuZn
Povrchová úprava kontaktů: Poniklované
Způsob uchycení: Vnitřní upevnění
Izolovaná vestavba: Ano
Vojenské provedení: ne

Kategorie produktu: CEE zásuvka na stěnu

Jmenovité napětí: 400 V

Jmenovitý proud: 16.0 A

Jmenovitý proud - filtr: 16 A

Připojení typu A: svorka bez šroubování

Provedení: Na omítku

: IP44

Barva: červená

Obsah: 1 ks

Pólů: 5

Připojení: svorka

Materiál: Plast

Provozní napětí: 400 V

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 3146186 Bals Elektrotechnik 11487 11487 CEE zásuvka na stěnu, 16.0 A, 5pólová, 400 V, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3146186 Bals Elektrotechnik 11487 11487 CEE zásuvka na stěnu, 16.0 A, 5pólová, 400 V, 1 ks

Popis

NÁSTĚNNÁ ZÁSUVKA QUICK-CONNECT TE
16 A, 5 P (3P+N+PE), 400 V (200/346 - 240 V~), 6 H, IP44
Frekvence: 50 / 60Hz
Technická barva: Červená RAL 3000
Velikost pouzdra: 126 x 83 mm (HxB)
Kontaktní nosič/kontakty: Držák je z tepelně odolného materiálu, kontakty jsou poniklované mosazi
Maximální průřez kabelu 4,0 mm2
Materiál pouzdra: polyamid
Připojovací technika: Bezšroubová pružinová svorka jako svorka v klecovém kontaktu s Kontex
Kabelová průchodka: 1xM25, nahoře, 2xM25 dole
Barva zařízení: Červená sklopná krytka RAL 3000, spodní část krytu šedá RAL 7035, horní část krytu šedá RAL 7035, límec šedá RAL 7035
Výška přístroje: 154 mm, šířka přístroje: 83 mm, hloubka přístroje: 130 mm
Další technické vlastnosti: Vedení je otevřené jednou nahoru a dvakrát dolů uzavřeno, spodní část krytu je otočná o 180°, na spodní straně pouzdra se nachází 4 montážních otvorů pro odlomení
