AS Schwabe A-V-E 1 55 kVA elektrický rozvaděč na stavbu 61831 400 V 63 A

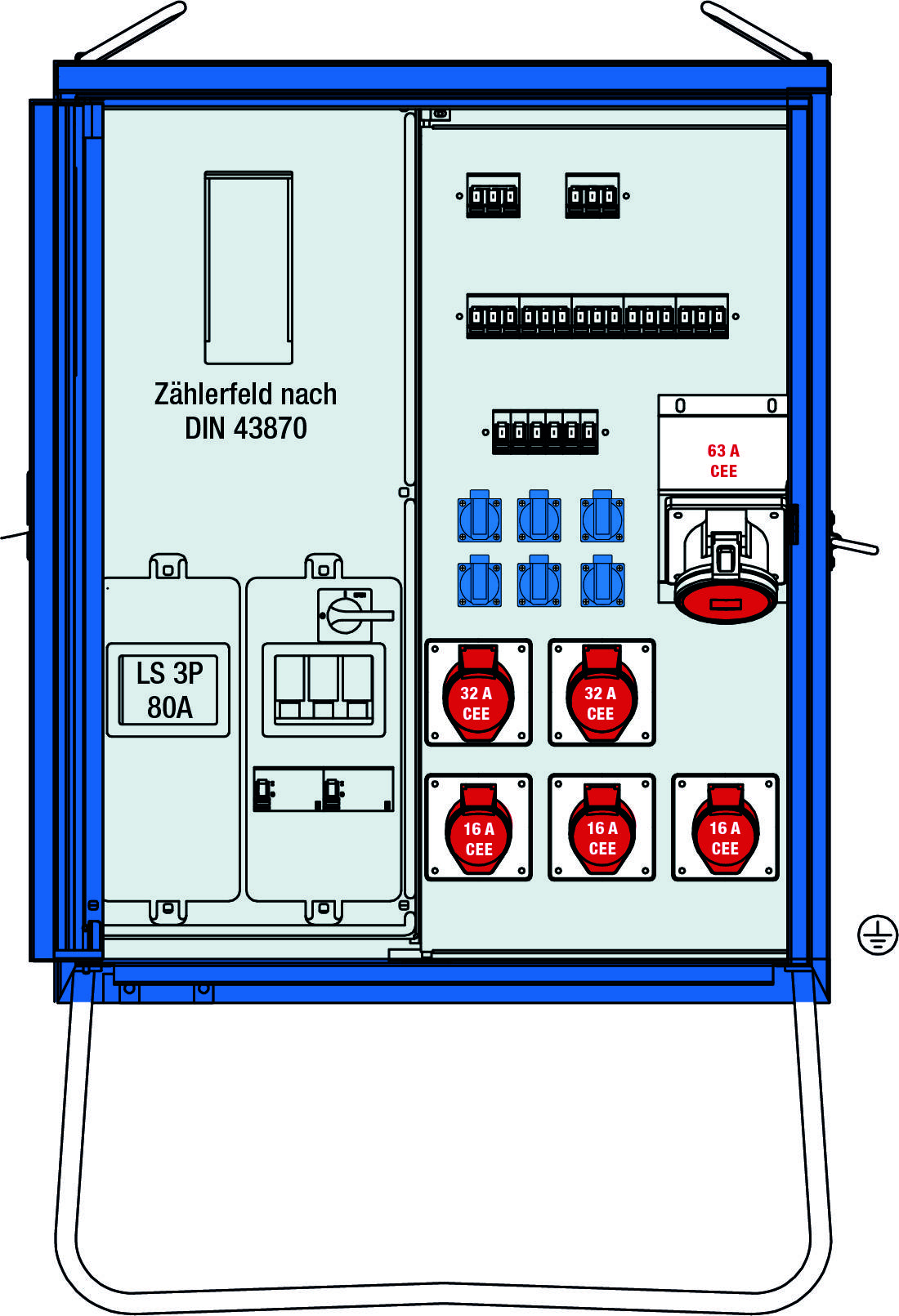

Elektrický rozváděč s měřicím polem podle DIN 43870. Obsahuje CEE zásuvky 16A a 32A, spínače a pojistky.

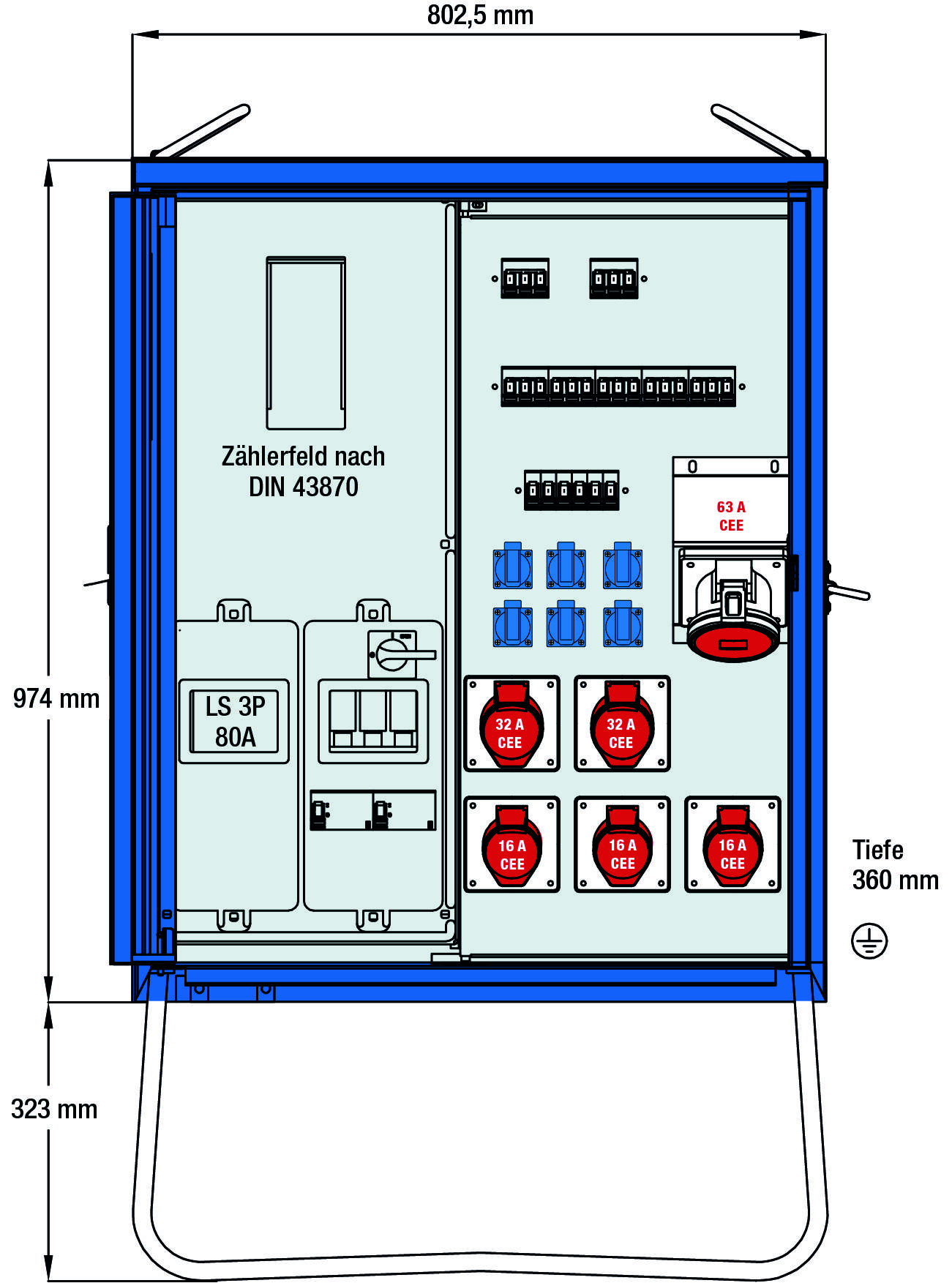

'Rozvaděč s měřicím polem podle DIN 43870. Obsahuje jistič 3P 80A, několik CEE zásuvek (16A a 32A) a pojistky. Rozměry: 802,5 x 974 x 360 mm.'

1/2

Doručení: Po 7. 9.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (83 136,88 Kč / kus)

83 136,88 Kč

Bez DPH.

Doprava zdarma

Už jen 2 Ks skladem!

Nahlásit právní incident

Technické parametry

Kategorie produktu: elektrický rozvaděč na stavbu

Jmenovité vstupní napětí: 400 V

Jmenovitý vstupní proud: 63 A

Vstupy: 1

Připojení typu A: šroubové svorky

Výstupy: 12

Počet spojek CEE: 6

Počet socketů: 6

: IP44

Normy: testováno podle
DIN EN 61439
V souladu s DIN VDE 0100-704
DS počítadla
DIN 43870/2

Rozm.: (š x v x h) 802.5 x 1297 x 360 mm

Šířka: 802.5 mm

V: 1297 mm

Hloubka: 360 mm

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2484876 AS Schwabe A-V-E 1 55 kVA elektrický rozvaděč na stavbu 61831 400 V 63 A

Popis

Norma DIN VDE 0100-704 2018:
Od roku 2020 musí být nová norma v souladu s typem stavby nebo se změnou distribuce elektrické energie během doby výstavby.
Dne 18. Května 2021 končí platnost stávající normy, tj. do té doby musí být všechny rozdělovače vyměněny.
Všechny proudové rozdělovače jsou v souladu s normou DIN VDE 0100-704. Tím jste na bezpečné straně.

Připojovací rozbočovač pro koncové rozdělovače (a-v-E 1)vstup
Zavedení kabelu M63 s odlehčením tahu do max. 50 mm²
Pojistka konektoru:
1x pojistkový odpojovač NH00 s 100 a u třmenových svorek 10-50 mm²

Výstup
1x zástrčka CEE 400 v, 63 a, 5 pólů
2x CEE zásuvka 400 v, 32 a, 5-pólová
3x CEE zásuvka 400 v, 16 a, 5-pólová
6x zásuvka s ochranným kontaktem 230 v, 16 A.

Výstupy
1x jistič 3P 80A s tepelným magnetickým spouštěčem
1x FI 63 a, 4 pólů, 300 mA, typ B, pro všechny proudy
1x FI 63 a, 4 pólů, 30 mA, typ B, pro všechny proudy
1x LS D 50 a, 3 pólů
1x LS C 50 a, 3 pólů
2x LS C 32 a, 3 pólů
3x LS C 16 a, 3 pólů
6x LS C 16 a, 1pólové

Elektrický rozvaděč na stavbu v pevné ocelové skříňce s plastovým nátěrem bez těžkých kovů v modré barvě
Uzavíratelné jednoduché dveře s pružinovými závlačky pro visací zámek a prohlubně pro rukojeť
S bočními transportními rukojeťmi, dvěma očka pro upevnění na šroub, lištou pro odlehčení tahu, upevňovací očka pro hřebíky do země a zemnicím šroubem
DS počítadla podle DIN 43870/2: Dodává se bez počítadla
IP44: S uzavřenými dveřmi, IP21: Při otevřených dveřích

Tento text byl přeložen strojově.
