Name: ACP CA6XV05-2K5A2020 uhlíkový trimr zapouzdřený lineární 0.1 W 2.5 kΩ 215 ° 235 ° 1 ks
Brand: ACP
SKU: 3464490
Availability: InStock

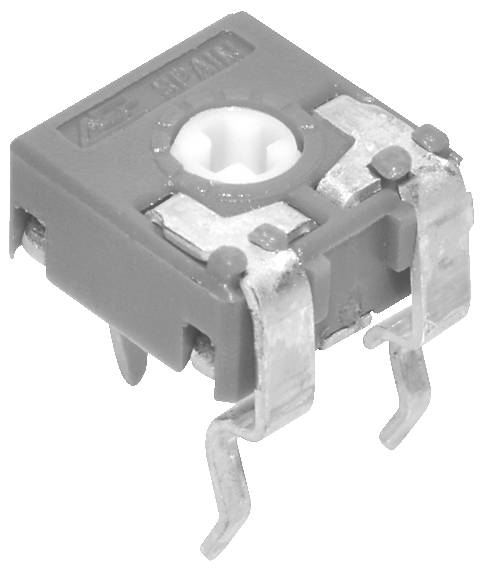

Malá, čtvercová, šedá elektronická součástka se třemi ohnutými kovovými nožkami a bílým vroubkovaným kotoučem nahoře, pravděpodobně trimrovací potenciometr.

Kategorie produktu

uhlíkový trimr

Odpor

2.5 kΩ

Charakteristika

lineární

Zatížitelnost

0.1 W

Úhel otáčení (mechanický)

235 °

Datasheety: (PDF)

Označení výrobce:

Objednací číslo:

Doručení: Út 3. 11.

100 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Min.: 100

Násobky: 100

Celková cena (4,18683 Kč / kus)

418,68 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

ACP E regulátor RM5/5 2,5 k, horizontální

Dodatečné informace:

Technické parametry

Použití: Potenciometr 6 mm se používá především v trimovacích aplikacích na různých trzích:
• Průmysl: Časovač a relé, stmívač, regulace výkonu
• Elektronická zařízení: Regulace hlasitosti, regulace teploty a výběr funkcí
• Automotive: Regulace osvětlení, stmívač
• Měřicí a zkušební přístroje
Telekomunikační zařízení (anténní zesilovač a přijímač, videotelefon, interkomunikační zařízení)
• Poplašná zařízení
ESD obal: Bez ESD
Řada: CA6
Provedení: Horizontální
Náprava: Křížový
Tolerance odporu: ±20 %
Odporová křivka: Lineární
Jmenovitý výkon: 0,1 W
Mezní napětí 100 V.
Ovládání: Shora
Úhel otáčení, mechanický: 235 °
Úhel otáčení, elektrický: 215 °
Odolnost proti nárazu: 4 Ncm
Točivý moment 2 Ncm

Kategorie produktu: uhlíkový trimr

Vlastnosti potenciometru: zapouzdřený

Odpor: 2.5 kΩ

Charakteristika: lineární

Zatížitelnost: 0.1 W

Mezní napětí: 100 V

Úhel otáčení (elektrický): 215°

Úhel otáčení (mechanický): 235°

Tolerance ±: 20 %

Šířka: 6.5 mm

V: 8.2 mm

Rastr (rozteč): 5 mm

Rozm.: (d x š x v) 6.5 x 6.5 x 8.2 mm

Obsah: 1 ks

Typ: CA6XV05-2K5A2020

Splňuje RoHS: ano

Vnější Ø: 6 mm

Délka: 6.5 mm

Způsob montáže: montáž na plošný spoj

Provozní teplota (max.): 70 °C

Provozní teplota (min.): -25 °C

Zkušební značky: DIN 41450-1-4-5

Varianty(Všechny ceny jsou bez DPH.)

Odpor

Úhel otáčení (mechanický)

ACP CA6XV05-2K5A2020 uhlíkový trimr zapouzdřený lineární 0.1 W 2.5 kΩ 215 ° 235 ° 1 ks

Objednací číslo:3464490

Doručení: Út 3. 11.

100 KsConrad Electronic

Tento produkt

2.5 kΩ

235 °

Min.: 100

Násobky: 100

4,18683 Kč^*

ACP CA6XH2,5-100KA2020 uhlíkový trimr zapouzdřený lineární 0.1 W 100 kΩ 215 ° 235 ° 1 ks

Objednací číslo:3464484

Doručení: Út 3. 11.

200 KsConrad Electronic

100 kΩ

235 °

Min.: 100

Násobky: 100

4,18683 Kč^*

ACP CA6XH2,5-100RA2020 uhlíkový trimr zapouzdřený lineární 0.1 W 100 Ω 215 ° 235 ° 1 ks

Objednací číslo:3464475

Doručení: Út 3. 11.

2200 KsConrad Electronic

100 Ω

235 °

Min.: 100

Násobky: 100

4,18683 Kč^*

ACP CA6XH2,5-10KA2020 uhlíkový trimr lineární 0.1 W 10 kΩ 1 ks

Objednací číslo:3464481

Doručení: Út 3. 11.

2400 KsConrad Electronic

10 kΩ

Min.: 100

Násobky: 100

4,18683 Kč^*

ACP CA6XH2,5-1KA2020 uhlíkový trimr zapouzdřený lineární 0.1 W 1 kΩ 215 ° 235 ° 1 ks

Objednací číslo:3464478

Doručení: Út 3. 11.

2690 KsConrad Electronic

1 kΩ

235 °

Min.: 100

Násobky: 100

4,18683 Kč^*

ACP CA6XH2,5-250KA2020 uhlíkový trimr zapouzdřený lineární 0.1 W 250 kΩ 215 ° 235 ° 1 ks

Objednací číslo:3464485

Doručení: Út 3. 11.

2900 KsConrad Electronic

250 kΩ

235 °

Min.: 100

Násobky: 100

4,18683 Kč^*

ACP CA6XH2,5-250RA2020 uhlíkový trimr zapouzdřený lineární 0.1 W 250 Ω 215 ° 235 ° 1 ks

Objednací číslo:3464476

Doručení: Út 3. 11.

1700 KsConrad Electronic

250 Ω

235 °

Min.: 100

Násobky: 100

4,18683 Kč^*

ACP CA6XH2,5-25KA2020 uhlíkový trimr zapouzdřený lineární 0.1 W 25 kΩ 215 ° 235 ° 1 ks

Objednací číslo:3464482

Doručení: Út 3. 11.

2600 KsConrad Electronic

25 kΩ

235 °

Min.: 100

Násobky: 100

4,18683 Kč^*

ACP CA6XH2,5-2K5RA2020 uhlíkový trimr zapouzdřený lineární 0.1 W 2.5 kΩ 215 ° 235 ° 1 ks

Objednací číslo:3464479

Doručení: Út 3. 11.

4600 KsConrad Electronic

2.5 kΩ

235 °

Min.: 100

Násobky: 100

4,18683 Kč^*

ACP CA6XH2,5-500KA2020 uhlíkový trimr lineární 0.1 W 500 kΩ 1 ks

Objednací číslo:3464486

Doručení: Út 3. 11.

1000 KsConrad Electronic

500 kΩ

Min.: 100

Násobky: 100

4,18683 Kč^*

Ke stažení

List technických údajů

List technických údajů 3464490 ACP CA6XV05-2K5A2020 uhlíkový trimr zapouzdřený lineární 0.1 W 2.5 kΩ 215 ° 235 ° 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3464490 ACP CA6XV05-2K5A2020 uhlíkový trimr zapouzdřený lineární 0.1 W 2.5 kΩ 215 ° 235 ° 1 ks

Popis

ACP, vertikální směr uhlíků, RM5/5mm

Tento text byl přeložen strojově.

Provedení

• Odporová vrstva z plastického uhlíkového filmu přes vysoce flexibilní vodivé fólie (uhlíkové vrstvě)
• Odolné proti vlhkosti a mechanickému namáhání
• Zcela uzavřené pouzdro zabraňuje vniknutí prachu, kalafuny nebo jiných škodlivých látek
• Kovové díly z neželezných kovů zabraňují oxidaci a zvyšují pájitelnost
• Velmi dobrý kontakt mezi přípojkami a substrát snižuje odpor kontaktu
• Použité plasty jsou odolné proti čisticím roztoků a obtížně zápalné podle třídy hořlavosti HB podle UL94
• Velmi měkký, hebké chod brusky po celé stopě
• Obdélníkový tvar umožňuje automatické vsazení
• Dvoukontaktní bruska ve střední poloze ve stavu dodání
• Lze přečíst polohu ručiček na tlaané stupnici v
