ACP CA14NV12,5-1MA2020 uhlíkový trimr zapouzdřený lineární 0.25 W 1.0 MΩ 245 ° 265 ° 1 ks

Označení výrobce:
Objednací číslo:

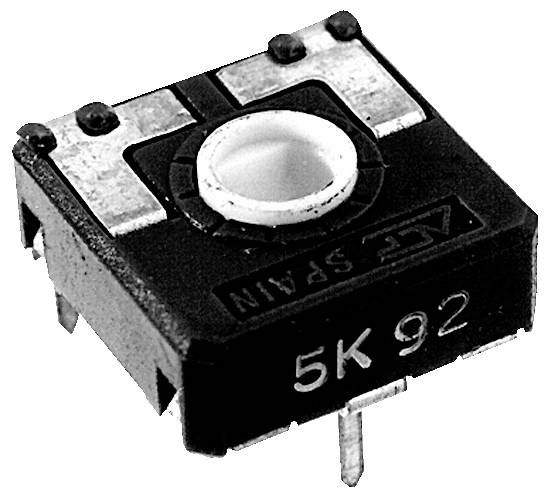

Čtvercová mechanická součástka s kruhovým bílým tlačítkem uprostřed, označená '5K 92', pravděpodobně nějaký typ elektronického spínače nebo senzoru.
Kategorie produktu
uhlíkový trimr
Odpor
1.0 MΩ
Charakteristika
lineární
Zatížitelnost
0.25 W
Úhel otáčení (mechanický)
265 °
Datasheety: (PDF)
Doručení: Pá 30. 10.
3600 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
25
-
7,00762 Kč
75
6% = 32,11 Kč
6,57945 Kč
125
13% = 111,68 Kč
6,11415 Kč
250
15% = 265,94 Kč
5,94386 Kč
500
18% = 627,54 Kč
5,75255 Kč
Množstevní slevy se liší podle prodejce
Počet
Min.: 25
Násobky: 25
Celková cena (7,00762 Kč / kus)
175,19 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 99,17 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Nahlásit právní incident

Hlavní benefity

ACP E regulátor RM10/12,5 1M

Dodatečné informace:

Technické parametry

  • Použití: Potenciometry 14 mm se používají především pro aplikace řízení na různých trzích:
  • • Elektronické domácí spotřebiče, topení, větrání a klimatizace (HVAC), termostaty
  • • Automotive: Ovládání HVAC, řízení osvětlení (přizpůsobení polohy a senzory), stmívač, ovládání vyhřívání sedadel
  • • Průmyslová elektronika: Multimetr, osciloskopy, časové relé, měřicí a testovací přístroje
  • ESD obal: Bez ESD
  • Řada: CA14
  • Provedení: Horizontální
  • Náprava: Podélný otvor
  • Tolerance odporu: ±20 %
  • Odporová křivka: Lineární
  • Jmenovitý výkon: 0,25 W
  • Mezní napětí 250 V.
  • Ovládání: Shora
  • Úhel otáčení, mechanický: 265 °
  • Úhel otáčení, elektrický: 245 °
  • Odolnost proti nárazu: 10 Ncm
  • Točivý moment 2,5 Ncm
Kategorie produktu

uhlíkový trimr

Vlastnosti potenciometru

zapouzdřený

Odpor

1.0 MΩ

Charakteristika

lineární

Zatížitelnost

0.25 W

Mezní napětí

250 V

Úhel otáčení (elektrický)

245°

Úhel otáčení (mechanický)

265°

Typ sepnutí

nahoře

Tolerance ±

20 %

Šířka

14.0 mm

Rastr (rozteč)

12.5 mm

Rozm.

(d x š) 14.0 mm x 14.0 mm

Obsah

1 ks

Typ

CA14NV12,5-1MA2020

Splňuje RoHS

ano

Délka

14.0 mm

Způsob montáže

montáž na plošný spoj

Provozní teplota (max.)

70 °C

Provozní teplota (min.)

-25 °C

Zkušební značky

DIN 41450-1-4-5

Ke stažení

List technických údajů

List technických údajů 3464474 ACP CA14NV12,5-1MA2020 uhlíkový trimr zapouzdřený lineární 0.25 W 1.0 MΩ 245 ° 265 ° 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3464474 ACP CA14NV12,5-1MA2020 uhlíkový trimr zapouzdřený lineární 0.25 W 1.0 MΩ 245 ° 265 ° 1 ks

Popis

ACP nosníky uhlíkového kompozitu RM10/12,

Tento text byl přeložen strojově.

Provedení

  • • Odporová vrstva z plastického uhlíkového filmu přes vysoce flexibilní vodivé fólie (uhlíkové vrstvě)
  • • Odolné proti vlhkosti a mechanickému namáhání
  • • Zcela uzavřené pouzdro zabraňuje vniknutí prachu, kalafuny nebo jiných škodlivých látek
  • • Kovové díly z neželezných kovů zabraňují oxidaci a zvyšují pájitelnost
  • • Velmi dobrý kontakt mezi přípojkami a substrát snižuje odpor kontaktu
  • • Použité plasty jsou odolné proti čisticím roztoků a obtížně zápalné podle třídy hořlavosti HB podle UL94
  • • Velmi měkký, hebké chod brusky po celé stopě
  • • Obdélníkový tvar umožňuje automatické vsazení
  • • Dvoukontaktní bruska ve střední poloze ve stavu dodání
  • • Lze přečíst polohu ručiček na tlaané stupnici v
