Name: ABB AF38-30-00-13 spínač 4 spínací kontakty 18.5 kW 100 V 38 A Piece 1 ks
Brand: ABB
SKU: 2317581
Availability: BackOrder

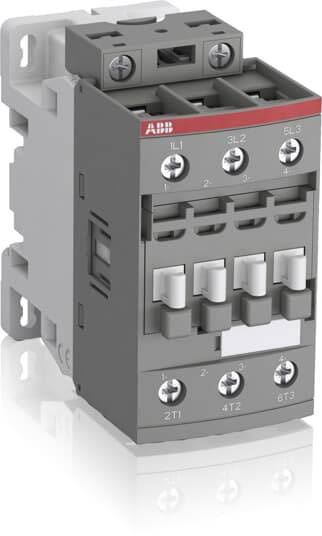

Šedý elektrický spínací modul od ABB s několika připojovacími a řídicími body. Primárně určený pro průmyslové řízení.

Kategorie produktu

spínač

Počet pólů

3pólový

Jmenovité napětí

100 V

Zatěžovací proud

38 A

Výkon

18.5 kW

Datasheety: (PDF)

Doručení: Út 3. 11.

8 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 723,14 Kč / kus)

2 723,14 Kč

Bez DPH.

Doprava zdarma

Už jen 8 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: spínač

Typ: AF38-30-00-13

Počet pólů: 3pólový

Typ kontaktu: 4 spínací kontakty

Jmenovité napětí: 100 V

Řídicí napětí (min.): 100 V/AC

Řídicí napětí (max.): 250 V/AC

Rozsah řídicího napětí: 100 - 250 V/AC

Spínací napětí (max.): 18.5 V/AC

Konstantní proud (max.): 38 A

Zatěžovací proud: 38 A

: 18.5 kW

Připojení: šroubovací

Šířka: 50 mm

V: 100 mm

Hloubka: 86 mm

Rozm.: (d x š x v) 150 cm x 50 mm x 100 mm

Obsah: 1 ks

Délka: 150 cm

Hmotnost: 1000 g

: 45

: 86 mm

: 86 mm

: NE

: 18.5 kW

: 3

: 0

: 0

: 0

: 38 A

: 50 A

: 100-250 V

: 100-250 V

: 100-250 V

: Screw connection

: 690-690 V

: 690-690 V

: AC/DC

: 18.643

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Počet pólů

Jmenovité napětí

Druh obalu

Zatěžovací proud

ABB AF09-22-00-11 spínač 4 spínací kontakty 4 kW 24 V 9 A s pomocným kontaktem Piece 1 ks

Objednací číslo:2319445

Doručení: St 11. 11.

Conrad Electronic

2pólový

24 V

Piece

9 A

Min.: 1

Násobky: 1

1 111,57 Kč^*

ABB AF09-22-00-12 spínač 4 spínací kontakty 48 V 9 A s pomocným kontaktem Piece 1 ks

Objednací číslo:2322726

Doručení: St 11. 11.

Conrad Electronic

2pólový

48 V

Piece

9 A

Min.: 1

Násobky: 1

1 235,54 Kč^*

ABB AF09-22-00-13 spínač 4 spínací kontakty 100 V 25 A s pomocným kontaktem 1 ks

Objednací číslo:2319615

Doručení: St 11. 11.

Conrad Electronic

2pólový

100 V

25 A

Min.: 1

Násobky: 1

1 235,54 Kč^*

ABB AF09-22-00-14 spínač 4 spínací kontakty 250 V 9 A s pomocným kontaktem Piece 1 ks

Objednací číslo:2322874

Doručení: St 11. 11.

Conrad Electronic

2pólový

250 V

Piece

9 A

Min.: 1

Násobky: 1

1 111,57 Kč^*

ABB AF09-30-01-11 spínač 4 spínací kontakty, 1 spínací kontakt 4 kW 24 V 25 A s pomocným kontaktem 1 ks

Objednací číslo:2323965

Doručení: Út 3. 11.

8 KsConrad Electronic

3pólový

24 V

25 A

Min.: 1

Násobky: 1

1 152,89 Kč^*

ABB AF09-30-01-12 spínač 4 spínací kontakty, 1 spínací kontakt 48 V 25 A s pomocným kontaktem Piece 1 ks

Objednací číslo:2320565

Doručení: St 11. 11.

Conrad Electronic

48 V

Piece

25 A

Min.: 1

Násobky: 1

891,74 Kč^*

ABB AF09-30-01-14 spínač 4 spínací kontakty, 1 spínací kontakt 4 kW 250 V 9 A s pomocným kontaktem Piece 1 ks

Objednací číslo:2321043

Doručení: St 11. 11.

Conrad Electronic

250 V

Piece

9 A

Min.: 1

Násobky: 1

891,74 Kč^*

ABB AF09-30-01K-11 spínač 4 spínací kontakty, 1 spínací kontakt 24 V 9 A s přepěťovou ochranou 1 ks

Objednací číslo:2322375

Doručení: St 11. 11.

Conrad Electronic

3pólový

24 V

9 A

Min.: 1

Násobky: 1

957,85 Kč^*

ABB AF09-30-01K-12 spínač 1 spínací kontakt, 4 spínací kontakty 48 V 25 A s přepěťovou ochranou 1 ks

Objednací číslo:2334227

Doručení: St 11. 11.

Conrad Electronic

3pólový

48 V

25 A

Min.: 1

Násobky: 1

957,85 Kč^*

ABB AF09-30-01K-13 spínač 4 spínací kontakty, 1 spínací kontakt 100 V 9 A s přepěťovou ochranou Single 1 ks

Objednací číslo:2319278

Doručení: St 11. 11.

Conrad Electronic

3pólový

100 V

Single

9 A

Min.: 1

Násobky: 1

957,85 Kč^*

Ke stažení

List technických údajů

List technických údajů 2317581 ABB AF38-30-00-13 spínač 4 spínací kontakty 18.5 kW 100 V 38 A Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2317581 ABB AF38-30-00-13 spínač 4 spínací kontakty 18.5 kW 100 V 38 A Piece 1 ks

Popis

Čepice AF09 až AF96 od 4 do 45 kW AC-3 (400 v) jsou určeny pro kompaktní řadu s řízením AC/DC a velmi širokým rozsahem napětí cívky. Pouze 4 cívek kryje řídicí napětí od 20... 500 VDC do 24... 500 VAC - bez dalších nezbytných hasicích článků. Díky tomu jsou použitelné na celém světě a jen v malých rozptylu. Spínání elektrických obvodů s motory, snadno indukčním nebo neindukčním zatížením. Flexibilní vyměnitelné připojovací svorky na cívku umožňují připojení shora, zespodu nebo shora. Součástí příslušenství je 1- a 4-pólový vypínač umístěný zepředu, stejně jako namontovatelný 2pólový pomocný spínač umístěný na pravé a levé straně. Pro připojení cívky na přední straně je k dispozici až AF65 další pomocný spínací blok s 1S+1Ö a cívkovým připojením A1 a A2. Všechny kontakty pomocné veřejné podpory jsou provedeny jako třešňové kontakty podle přílohy L IEC60947-5-1. Sortiment je doplněn o další příslušenství, jako jsou např. časové články, pomůcky pro zapojení a blokovací články.

Tento text byl přeložen strojově.
