ABB AF38-22-00-13 stykač 2 spínací kontakty, 2 rozpínací kontakty 11 kW s přepěťovou ochranou Piece 1 ks

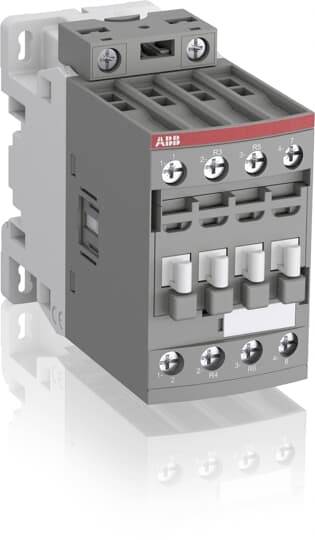

Šedý elektrický stykač od ABB s několika svorkami a ovládacími plochami, často používaný v průmyslových aplikacích.
Kategorie produktu
stykač
Počet pólů
4pólový
Výkon
11 kW
Připojení
šroubovací
Druh obalu
Piece
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Út 24. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (4 915,00 Kč / kus)
4 915,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

Druh obalu

Piece

Kategorie produktu

stykač

Typ

AF38-22-00-13

Počet pólů

4pólový

Typ kontaktu

2 spínací kontakty

2 rozpínací kontakty

Řídicí napětí (min.)

20 V/DC

Řídicí napětí (max.)

100 V/AC

100 V/DC

Rozsah řídicího napětí

20 - 100, 100 V/AC, V/DC

Max. spínací výkon

11000 W

Konstantní proud (max.)

55 A

11 kW

Vlastnosti

s přepěťovou ochranou

Připojení

šroubovací

Obsah

1 ks

45

86 mm

101 mm

NE

18.5 kW

2

2

0

0

38 A

50 A

100-250 V

100-250 V

100-250 V

Screw connection

690-690 V

690-690 V

AC/DC

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 3105457 ABB AF38-22-00-13 stykač 2 spínací kontakty, 2 rozpínací kontakty 11 kW s přepěťovou ochranou Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3105457 ABB AF38-22-00-13 stykač 2 spínací kontakty, 2 rozpínací kontakty 11 kW s přepěťovou ochranou Piece 1 ks

Popis

4pólové AF38 stykače jsou pro kompaktní konstrukční řady s řízením AC/DC a velmi širokým rozsahem napětí cívky 4. Spínání elektrických obvodů s lehkou indukčním nebo neindukčním zatížením. Pouze 4 cívek pokryje řídicí napětí od 20... 500 VDC do 24... 500 VAC. Mají integrovanou přepěťovou ochranu a nepotřebujete žádné další hasicí články. Všechny dodatečně rozšiřitelné kontaktní kontakty jsou provedeny v mirrorálních kontaktů podle přílohy L IEC60947-5-1. Sortiment je doplněn o další příslušenství, jako jsou např. časové články, pomůcky pro zapojení a blokovací články.

Tento text byl přeložen strojově.

Doplňující informace

  • Upozornění
    V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
