ABB 2CDR274568R1167 proudový chránič/elektrický jistič zbytkový proudový chránič 4pólový 0.03 A | Conrad Electronic | Conrad CZ

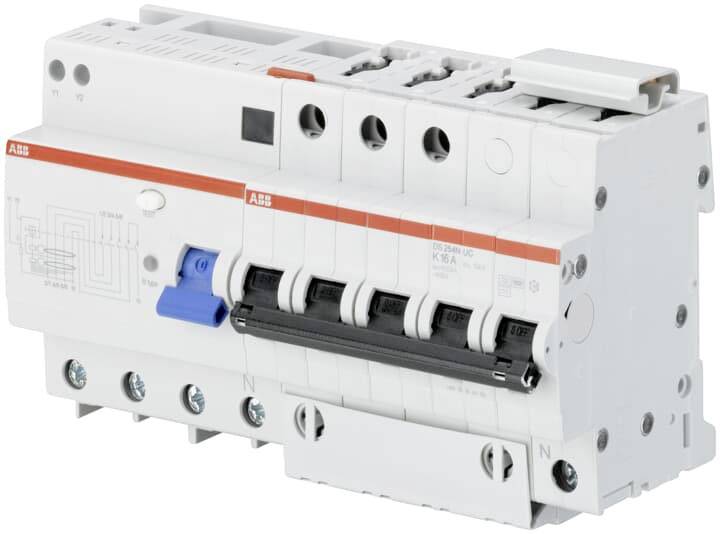

Jistič se třemi spínači a modrým testovacím tlačítkem, používaný k elektrické ochraně a zabezpečení elektrických obvodů.

Jistič se třemi spínači a modrým testovacím tlačítkem, používaný k elektrické ochraně a zabezpečení elektrických obvodů.

Kategorie produktu

proudový chránič/elektrický jistič

Pólů

4

Spouštěcí charakteristika

B

Jmenotivý zbytkový proud

0.03 A

Vypínání

10 kA

Datasheety: (PDF)

ABB

Doručení: Po 2. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (38 982,64 Kč / kus)

38 982,64 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: proudový chránič/elektrický jistič

Pólů: 4

Spouštěcí charakteristika: B

Jmenotivý zbytkový proud: 0.03 A

Obsah: 1 ks

Provedení: zbytkový proudový chránič

Vypínání: 10 kA

Hloubka: 157.5 mm

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2330021 ABB 2CDR274568R1167 proudový chránič/elektrický jistič zbytkový proudový chránič 4pólový 0.03 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2330021 ABB 2CDR274568R1167 proudový chránič/elektrický jistič zbytkový proudový chránič 4pólový 0.03 A

Popis

Kombinace FI/LS (RCBOs) poskytují ochranu osob a majetku a také ochranu před požáry elektricky zapalované podle DIN VDE 0100-410 a DIN VDE 0100-530. Kombinace FI/LS konstrukční řady DS250N-UC zajišťují ochranu při sinusových střídavých proudech, pulzujících proudech proti zemi a hladkým stejnosměrným proudem s různými (vysokými/) frekvencemi a ochranu před chybami (ochrana při nepřímým dotykem), dodatečnou ochranu (s I∆n ≤ 30 mA) a požární ochranu (s I∆n ≤ 300 mA). Splňují produktové normy pro typ a DIN EN 61009-1 (VDE 0664-20) příloha G a typ B DIN EN 60947-2 (VDE 0660-101). Konstrukční řada DS250N-UC je speciální kombinace FI/LS pro použití v oblasti stejnosměrných dopravních drah, zejména v oblasti trolejového vedení. Byly vyvinuty v souladu s výše uvedenými výrobními normami a přesně odpovídají doporučením VDV 509 (10/08): „Použití proudových ochranných obvodů v elektrických systémech stejnosměrných městských stejnosměrných soustav“. DS250N-UC se skládá z bloku FI citlivých na univerzální proud (typ B) a části LS se skládají z jednoho nebo tří póly venkovního vodiče v AC provedení a ze dvou protichůdných pólů neutrálního vodiče v UC provedení. Spínače jsou kompletně sestaveny z výroby.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.

Odpovídající položky pro tento produkt naleznete zde

Mini kapesní svítilny, Penlights

Popis

Kombinace FI/LS (RCBOs) poskytují ochranu osob a majetku a také ochranu před požáry elektricky zapalované podle DIN VDE 0100-410 a DIN VDE 0100-530. Kombinace FI/LS konstrukční řady DS250N-UC zajišťují ochranu při sinusových střídavých proudech, pulzujících proudech proti zemi a hladkým stejnosměrným proudem s různými (vysokými/) frekvencemi a ochranu před chybami (ochrana při nepřímým dotykem), dodatečnou ochranu (s I∆n ≤ 30 mA) a požární ochranu (s I∆n ≤ 300 mA). Splňují produktové normy pro typ a DIN EN 61009-1 (VDE 0664-20) příloha G a typ B DIN EN 60947-2 (VDE 0660-101). Konstrukční řada DS250N-UC je speciální kombinace FI/LS pro použití v oblasti stejnosměrných dopravních drah, zejména v oblasti trolejového vedení. Byly vyvinuty v souladu s výše uvedenými výrobními normami a přesně odpovídají doporučením VDV 509 (10/08): „Použití proudových ochranných obvodů v elektrických systémech stejnosměrných městských stejnosměrných soustav“. DS250N-UC se skládá z bloku FI citlivých na univerzální proud (typ B) a části LS se skládají z jednoho nebo tří póly venkovního vodiče v AC provedení a ze dvou protichůdných pólů neutrálního vodiče v UC provedení. Spínače jsou kompletně sestaveny z výroby.

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
