Nová generace pájení od značky Weller

Dále je to datový konektor pro připojení do sítě Ethernet a dva RJ11 konektory pro sběrnici RS232. Přes sběrnici RS232 lze ke stanici připojit rozšiřující moduly. Z boku je ještě konektor USB pro aktualizaci firmware, nebo ukládání dat. Konstrukce stanice je modulární, takže lze rozšiřující moduly stohovat pod, nebo na stanici WXS. Díky tomu zabírá minimum místa a vypadá stylově.

Ovládání stanice je moderní dotykové, což je důležité mimo jiné kvůli velkému množství funkcí. Sám jsem však poznal, že ne každému bude vyhovovat. Pro zapnutí celé stanice je vpředu kolébkový vypínač. Žádné další mechanické ovladače na přístroji ovšem nejsou a vše se nastavuje na dotykovém displeji. Na hlavní obrazovce jsou informace o dvou připojených nástrojích, včetně nastavené a aktuální teploty. Pro zapnutí přístroje, nebo změny jeho teploty, je nutné kliknout na obdélník s daty pro daný kanál, nebo přejet prstem po displeji a vlastně ho posunout na danou stranu. Po přesunu ještě o jednu obrazovku stranou lze monitorovat teplotu a výkon pájecího nástroje na grafu. Další nastavení jsou umístěna v hlavním menu.

Průmysl 4.0 a IOT funkce

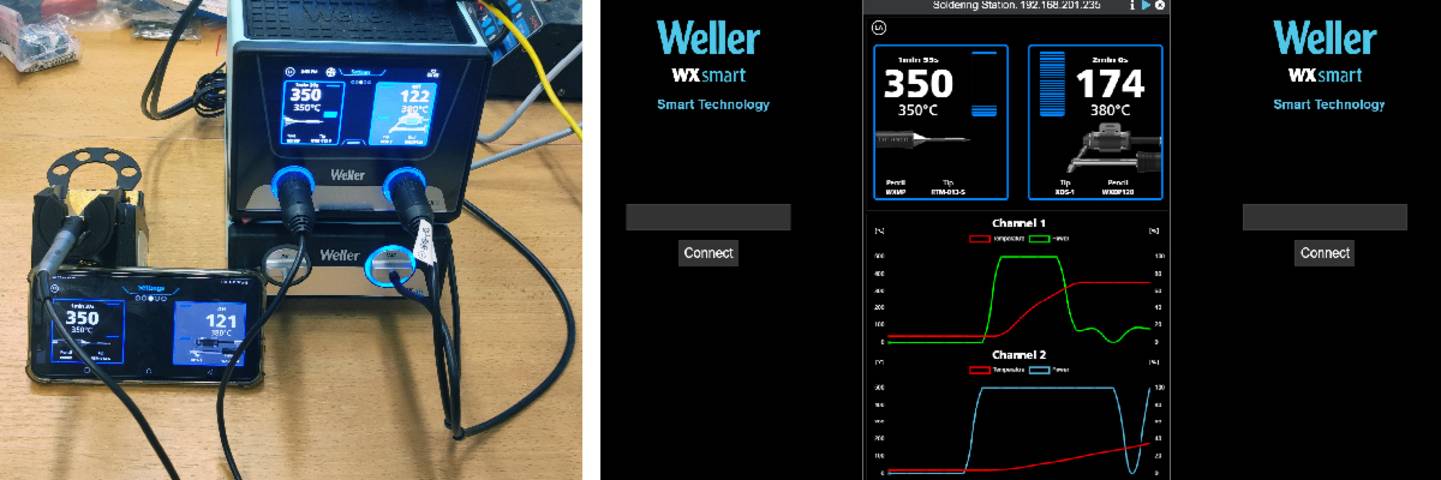

Důležitou inovací pájecí stanice WXS je možnost připojení k internetu, nebo lokální síti. Stanici lze připojit přes Ethernet, nebo bezdrátově pomocí Wi-Fi. Takto připojenou stanici lze ovládat z chytrého telefonu Android, nebo iOS. Lze ji také spojit s monitorovací aplikací v počítači s Windows. Zde lze současně připojit až tři pájecí stanice WXS a sledovat aktuální data. Zároveň lze data ukládat do .csv souboru a později zpracovat. Ukládání stejných dat je možné také lokálně na USB klíčenku připojenou do pájecí stanice. Poslední možností, jak získávat veškerá data ze stanice, je protokol MQTT. Díky tomuto lze integrovat zařízení přímo do stávajícího systému dané společnosti. Data lze například ukládat do online databáze, nebo zobrazovat spolu s daty z dalších přístrojů a senzorů. Veškeré tyto možnosti jsou dostupné zcela zdarma.

Test pájení a odpájení

Pro test jsem měl k dispozici následující vybavení:

• Pájecí nástroj WXMP s hrotem RTM-013-S pro jemnější pájení
• Pájecí nástroj WXUP MS 24 V s hrotem RTU032SMS pro hrubé pájení
• Hlavici WXDP120 s odsáváním pro odpájení s hrotem XDS-1

Pro jemnější pájení jsem použil nástroj WXMP s výkonem 50 W. Hrot RTM-013-S je vhodný na pájení SMD součástek od velikosti 0603 a na většinu součástek podobné velikosti. Na menší součástky není dost špičatý a malý, ale stačí vyměnit pouze hrot a použít stejný nástroj. Práce s tímto nástrojem byla skvělá. Je to jako držet v ruce propisku, jak je nástroj lehký. Dobře tvarovaný pogumovaný úchop mi zajistil přesné pájení. V neposlední řadě musím zmínit rychlé nahřátí a stabilitu nastavené teploty. S jinými páječkami mám občas problém pájet piny připojené k GND, protože rozlitá měď odvádí mnoho tepla. Weller páječka s tímto nástrojem to zvládla hladce. Při zahřívání pájeného spoje je vždy na grafu vidět, jak se zvyšuje výkon páječky, aby teplota zůstala konstantní.

Závěr a hodnocení

Značka Weller mě nikdy nezklamala a nestalo se tak ani v případě pájecí stanice WXS. Ke kvalitě pájení nemám výhrady. WX nástroje jsou jednoduché a pohodlné na použití. Nepříjemné pro mě bylo akorát dotykové ovládání, na které jsem si dlouho zvykal. Vyzkoušel jsem pokročilé možnosti, jako je připojení stanice k počítači nebo IoT síti. Vše funguje bez výhrad, nicméně pro běžné pájení to podle mě není potřeba. Tyto možnosti se uplatní až v průmyslových provozech, kde je potřeba hlídat přesné výrobní postupy a je vyžadováno ukládat tato data v dalších systémech. To vše pájecí sestava Weller WX Smart nabízí a dělá to dobře. Je nutno dodat, že nejmodernější vybavení od Weller je v součtu poměrně drahé. Je tedy třeba zvážit, zda opravdu využijete funkce stanice WXS. Pro domácí kutily nebo menší dílny lze myslím vybrat mnoho cenově dostupnějších produktů Weller. Pokud však funkce využijete, nebo chcete být připraveni na budoucnost, se stanicí WXS určitě nešlápnete vedle.
