Name: Weidmüller DRM570024LT AU, 7760056189 zátěžové relé, 250 V/AC, 5 A, 20 ks
Brand: Weidmüller
SKU: 1917278
Availability: BackOrder

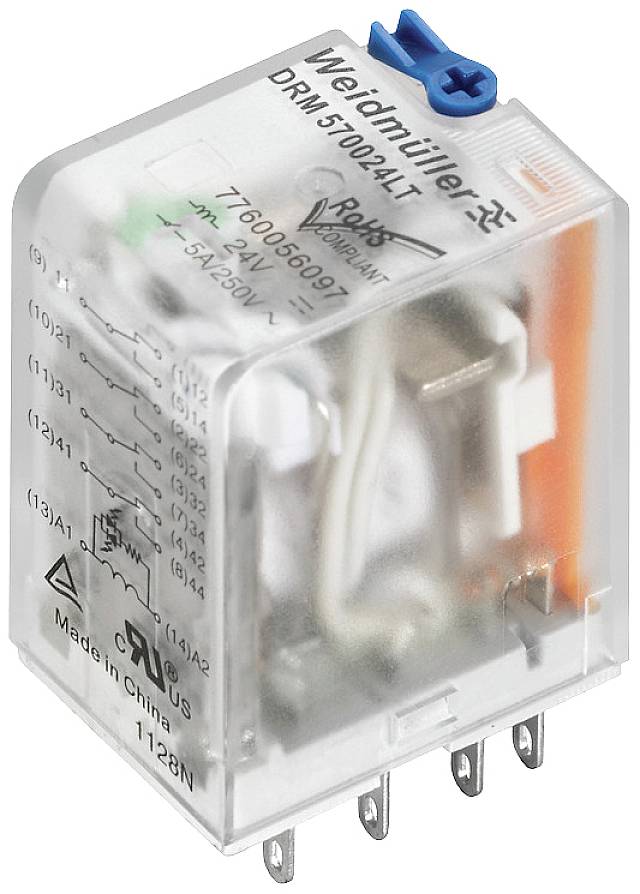

Průhledné relé Weidmüller s modrou tlačítkou, model DRM570024LT, zobrazuje vnitřní zapojení a specifikace, například 24V, 5A.

Druh obalu

Piece

Kategorie produktu

zátěžové relé

Jmenovité napětí cívky

24 V/DC

Typ kontaktu

4 přepínací kontakty

Spínací napětí (max.)

250 V/AC

Datasheety: (PDF)

Doručení: Pá 6. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 20 ks)

Celková cena (197,07 Kč / kus)

3 941,32 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Relé malý nestačí základní rozměry pro spínání, ZESILOVÁNÍ a vervielfaltigen digitálních signálů malý elektrický zatížení.

Druh obalu: Piece

Kategorie produktu: zátěžové relé

Typ: DRM570024LT AU

Jmenovité napětí cívky: 24 V/DC

Řídicí napětí (min.): 18 V/DC

Řídicí napětí (max.): 31.2 V/DC

Odpor cívky: 630 Ω

Typ kontaktu: 4 přepínací kontakty

Materiál kontaktu: AgNi

Spínací napětí (max.): 250 V/AC

Spínací proud (max.): 5 A

Max. spínací výkon: 1250 VA
120 W

Vzdálenost vzduch/povrch (cívka/kontakt): 5.5 mm

Připojení: konektor

Čas rozpadu: 20 ms

Mechanická životnost: 20x 106 obvody

Vlastnosti: Se zkušebním tlačítkem

: IP20

Min. teplota: -40 °C

Max. teplota: +55 °C

Hmotnost: 35 g

Barva: transparentní

Délka: 35.7 mm

Šířka: 21 mm

V: 27.4 mm

Hloubka: 35.7 mm

Rozm.: (d x š x v) 35.7 x 21 x 27.4 mm

Průmyslové balení: Ano

Obsah: 20 ks

Splňuje RoHS: ano

Konstantní proud (max.): 5 A

Provozní napětí: 24 V/DC

Zapínací proud: 10 A

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Spínací napětí (max.)

Spínací proud (max.)

Odpor cívky

Typ kontaktu

Jmenovité napětí cívky

Weidmüller DRH173048LT, 1219860000 zátěžové relé, 500 V/AC, 300 V/DC, 16 A, 10 ks

Objednací číslo:1912194

Doručení: Po 18. 1. 2027

Conrad Electronic

plochý konektor

500 V/AC

16 A

1600 Ω

1 spínací kontakt

48 V/DC

Min.: 1

Násobky: 1

3 941,32 Kč^*

Weidmüller DRH173110LT, 1219870000 zátěžové relé, 500 V/AC, 300 V/DC, 16 A, 10 ks

Objednací číslo:1912195

Doručení: Po 26. 10.

5 Set(y)Conrad Electronic

plochý konektor

500 V/AC

16 A

8400 Ω

1 spínací kontakt

110 V/DC

Min.: 1

Násobky: 1

4 152,89 Kč^*

Weidmüller DRH173220LT, 1219880000 zátěžové relé, 500 V/AC, 300 V/DC, 16 A, 10 ks

Objednací číslo:1912196

Doručení: Po 26. 10.

5 Set(y)Conrad Electronic

plochý konektor

500 V/AC

16 A

33000 Ω

1 spínací kontakt

220 V/DC

Min.: 1

Násobky: 1

4 582,64 Kč^*

Weidmüller DRH173524LT, 1219890000 zátěžové relé, 500 V/AC, 300 V/DC, 16 A, 10 ks

Objednací číslo:1912197

Doručení: Po 18. 1. 2027

Conrad Electronic

plochý konektor

500 V/AC

16 A

100 Ω

1 spínací kontakt

24 V/AC

Min.: 1

Násobky: 1

4 475,21 Kč^*

Weidmüller DRH173548LT, 1219910000 zátěžové relé, 500 V/AC, 300 V/DC, 16 A, 10 ks

Objednací číslo:1912198

Doručení: Po 18. 1. 2027

Conrad Electronic

plochý konektor

500 V/AC

16 A

350 Ω

1 spínací kontakt

48 V/AC

Min.: 1

Násobky: 1

4 475,21 Kč^*

Weidmüller DRH173615LT, 1219920000 zátěžové relé, 500 V/AC, 300 V/DC, 16 A, 10 ks

Objednací číslo:1912199

Doručení: Po 18. 1. 2027

Conrad Electronic

plochý konektor

500 V/AC

16 A

2200 Ω

1 spínací kontakt

115 V/AC

Min.: 1

Násobky: 1

4 475,21 Kč^*

Weidmüller DRH173730LT, 1219930000 zátěžové relé, 500 V/AC, 300 V/DC, 16 A, 10 ks

Objednací číslo:1912200

Doručení: Po 18. 1. 2027

Conrad Electronic

plochý konektor

500 V/AC

16 A

8000 Ω

1 spínací kontakt

230 V/AC

Min.: 1

Násobky: 1

4 367,77 Kč^*

Weidmüller DRH174024LT, 1219950000 zátěžové relé, 500 V/AC, 300 V/DC, 16 A, 10 ks

Objednací číslo:1912202

Doručení: Po 18. 1. 2027

Conrad Electronic

plochý konektor

500 V/AC

16 A

400 Ω

1 rozpínací kontakt

24 V/DC

Min.: 1

Násobky: 1

3 623,97 Kč^*

Weidmüller DRH174048LT, 1219960000 zátěžové relé, 500 V/AC, 300 V/DC, 16 A, 10 ks

Objednací číslo:1912203

Doručení: Po 18. 1. 2027

Conrad Electronic

plochý konektor

500 V/AC

16 A

1600 Ω

1 rozpínací kontakt

48 V/DC

Min.: 1

Násobky: 1

3 941,32 Kč^*

Weidmüller DRH174110LT, 1219970000 zátěžové relé, 500 V/AC, 300 V/DC, 16 A, 10 ks

Objednací číslo:1912204

Doručení: Po 18. 1. 2027

Conrad Electronic

plochý konektor

500 V/AC

16 A

8400 Ω

1 rozpínací kontakt

110 V/DC

Min.: 1

Násobky: 1

4 475,21 Kč^*

Ke stažení

List technických údajů

List technických údajů 1917278 Weidmüller DRM570024LT AU, 7760056189 zátěžové relé, 250 V/AC, 5 A, 20 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1917278 Weidmüller DRM570024LT AU, 7760056189 zátěžové relé, 250 V/AC, 5 A, 20 ks
