Name: Weidmüller BV/SV konektor do DPS 6, rozteč 7.62 mm, 1048760000, 30 ks
Brand: Weidmüller
SKU: 282699
Availability: BackOrder

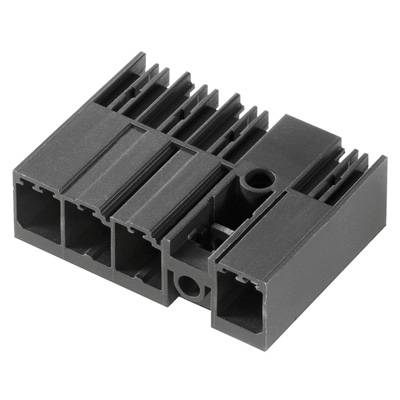

Černý plastový konektor se čtyřmi obdélníkovými zdířkami, používaný pro elektrické propojení v technických zařízeních.

Kategorie produktu

konektor do DPS

Provedení

zástrčka, vestavná úhlová

Počet řádků

Řada

BV/SV

Rastr (rozteč)

7.62 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

2 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 30 ks)

Celková cena (124,63 Kč / kus)

3 739,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 2 Set(y) skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Konektor pro desku plošných spojů

Obsah: 30 ks
Počet řádků: 1
Počet pólů: 6

Dodatečné informace:

Technické parametry

Kategorie produktu: konektor do DPS

Provedení: zástrčka, vestavná úhlová

Počet řádků: 1

Typ zapojení konektoru: wire to board

Řada: BV/SV

Vlastnosti: se šroubovým uzávěrem

Rastr (rozteč): 7.62 mm

Počet kontaktů v řadě: 6

Počet pólů: 6

Šířka: 53.34 mm

Jmenovitý proud: 40.50 A

Jmenovitý proud - filtr: 40.5 A

Obsah: 30 ks

Rozm.: (d x š x v) 14.90 x 53.34 x 28.30 mm

Připojení: do DPS

Materiál pouzdra: PA GF

Číslo výrobce: 1048760000

Barva: černá

Průmyslové balení: Ano

Materiál kontaktu: slitina mědi, pozinkovaná

Jmenovité napětí: 300 V

V: 28.30 mm

Délka: 14.90 mm

Splňuje RoHS: ano

Směr zástrčky: vodorovně k DPS

Typ: SV 7.62HP/06/90MF 3.5SN BK BX

UKCA: bezvýznamný
