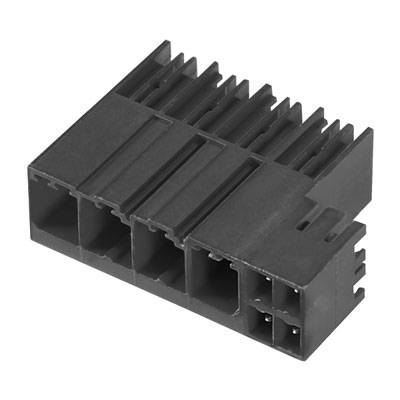

Weidmüller BU/SU konektor do DPS 3, rozteč 7.62 mm, 1157050000, 48 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
konektor do DPS
Provedení
zástrčka, vestavná rovná
Počet řádků
1
Řada
BU/SU
Rastr (rozteč)
7.62 mm
Datasheety: (PDF)
Počet (velikost balení 48 ks)
Celková cena (91,00 Kč / kus)
4 367,77 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
PCB plug-in connector, male header, closed side, Solder connection, 7,62 mm, No. of poles: 3, 90°, Solder pin length: 3,5 mm, tinned, Black, Box
- Obsah: 48 ks
- Počet řádků: 1
- Počet pólů: 3
Dodatečné informace:
Technické parametry
- Kategorie produktu
konektor do DPS
- Provedení
zástrčka, vestavná rovná
- Počet řádků
1
- Typ zapojení konektoru
wire to board
- Řada
BU/SU
- Vlastnosti
s aretací
- Rastr (rozteč)
7.62 mm
- Počet kontaktů v řadě
3
- Počet pólů
3
- Šířka
39.09 mm
- Jmenovitý proud
33 A
- Jmenovitý proud - filtr
33 A
- Obsah
48 ks
- Rozm.
(d x š x v) 14.90 x 39.09 x 28.30 mm
- Připojení
do DPS
- Materiál pouzdra
PA GF
- Číslo výrobce
1157050000
- Barva
černá
- Průmyslové balení
Ano
- Materiál kontaktu
slitina mědi, pozinkovaná
- Jmenovité napětí
300 V
- V
28.30 mm
- Délka
14.90 mm
- Splňuje RoHS
ano
- Směr zástrčky
vodorovně k DPS
- Typ
SV 7.62HP/03/90G SC/08R SN BK BX
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 307924 Weidmüller BU/SU konektor do DPS 3, rozteč 7.62 mm, 1157050000, 48 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 307924 Weidmüller BU/SU konektor do DPS 3, rozteč 7.62 mm, 1157050000, 48 ks
Popis
Combined 90° pin header in 7.62 pitch with power and signal contacts, including auto-interlocking middle flange and (optional) pluggable shield connection.
Allows power, signals and (optional) EMC shield to be plugged in simultaneously. It is perfect for connecting servo-drives and asynchronous drives.
When used together with a BVF 7.62HP/...BCF..R socket block, they comply with the requirements of IEC 61800-5-1 and enable UL approval according to UL840 600 V.
When no socket block is present, the mating profile ensures that more than 3 mm of touch safety is present with a finger pressure of 20 N.
The middle flange interlocks automatically. It decreases the space required by one pitch width when compared to other standard solutions.
Optionally available on request: without flange fitting, with additional screw fitting, or with solder flange fitting.
1000 V (IEC) / 300 V (UL)38 A (IEC) / 35 A (UL)600 V is possible with UL 840 device approval
Allows power, signals and (optional) EMC shield to be plugged in simultaneously. It is perfect for connecting servo-drives and asynchronous drives.
When used together with a BVF 7.62HP/...BCF..R socket block, they comply with the requirements of IEC 61800-5-1 and enable UL approval according to UL840 600 V.
When no socket block is present, the mating profile ensures that more than 3 mm of touch safety is present with a finger pressure of 20 N.
The middle flange interlocks automatically. It decreases the space required by one pitch width when compared to other standard solutions.
Optionally available on request: without flange fitting, with additional screw fitting, or with solder flange fitting.
1000 V (IEC) / 300 V (UL)38 A (IEC) / 35 A (UL)600 V is possible with UL 840 device approval
