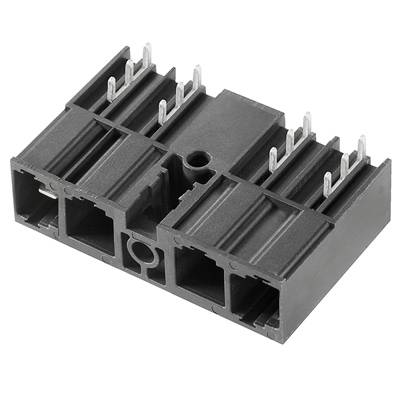

Weidmüller BU/SU konektor do DPS 3, rozteč 10.16 mm, 1157330000, 42 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
konektor do DPS
Provedení
zástrčka, vestavná úhlová
Počet řádků
1
Řada
BU/SU
Rastr (rozteč)
10.16 mm
Datasheety: (PDF)
Počet (velikost balení 42 ks)
Celková cena (98,88 Kč / kus)
4 152,89 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Konektor pro desku plošných spojů
- Obsah: 42 ks
- Počet řádků: 1
- Počet pólů: 3
Dodatečné informace:
Technické parametry
- Kategorie produktu
konektor do DPS
- Provedení
zástrčka, vestavná úhlová
- Počet řádků
1
- Typ zapojení konektoru
wire to board
- Řada
BU/SU
- Vlastnosti
s aretací
- Rastr (rozteč)
10.16 mm
- Počet kontaktů v řadě
3
- Počet pólů
3
- Šířka
40.64 mm
- Jmenovitý proud
60 A
- Jmenovitý proud - filtr
60 A
- Obsah
42 ks
- Rozm.
(d x š x v) 17.10 x 40.64 x 32.00 mm
- Připojení
do DPS
- Materiál pouzdra
PA GF
- Číslo výrobce
1157330000
- Barva
černá
- Průmyslové balení
Ano
- Materiál kontaktu
slitina mědi, postříbřená
- Jmenovité napětí
300 V
- V
32.00 mm
- Délka
17.10 mm
- Splňuje RoHS
ano
- Směr zástrčky
vodorovně k DPS
- Typ
SU 10.16IT/03/270MF3 3.5AG BK BX
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 307945 Weidmüller BU/SU konektor do DPS 3, rozteč 10.16 mm, 1157330000, 42 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 307945 Weidmüller BU/SU konektor do DPS 3, rozteč 10.16 mm, 1157330000, 42 ks
Popis
Male header with middle solder flange fastening in 10.16 pitch for 400-V IT systems according to IEC 61800-5-1.
UL approval in compliance with UL840 (600 V) when using leading PE contact. When used together with the BUZ 10.16 IT, they comply with the expanded requirements for 5.5 mm of touch protection with IT systems (400 V relative to earth), according to IEC 61800-5-1. With its isolated pin tips, the mating profile ensures that more than 1 mm of touch safety is present (also without a socket block) with a finger pressure of 20 N.
The middle-flange interlock feature decreases the space required by one pitch width when compared to other standard solutions.
Available on request with screw flange or without flange.
1000 V (IEC) / 300 V (UL)76 A (IEC) / 54 A (UL)600 V is possible with UL 840 device approval
UL approval in compliance with UL840 (600 V) when using leading PE contact. When used together with the BUZ 10.16 IT, they comply with the expanded requirements for 5.5 mm of touch protection with IT systems (400 V relative to earth), according to IEC 61800-5-1. With its isolated pin tips, the mating profile ensures that more than 1 mm of touch safety is present (also without a socket block) with a finger pressure of 20 N.
The middle-flange interlock feature decreases the space required by one pitch width when compared to other standard solutions.
Available on request with screw flange or without flange.
1000 V (IEC) / 300 V (UL)76 A (IEC) / 54 A (UL)600 V is possible with UL 840 device approval
