Name: Weidmüller BL zásuvkový konektor na kabel 2, rozteč 7.62 mm, 1173490000, 70 ks
Brand: Weidmüller
SKU: 314087
Availability: InStock

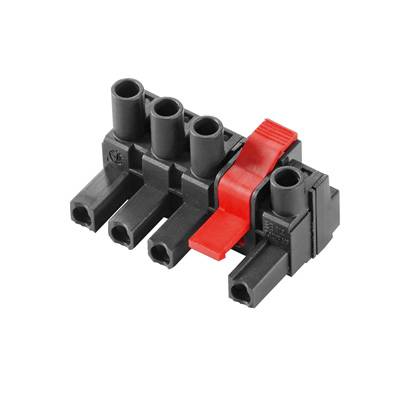

Černý čtyřdírový konektor s červenou pákou uprostřed; slouží k jednoduchému elektrickému propojení.

Kategorie produktu

zásuvkový konektor na kabel

Provedení

zásuvka, rovná

Počet řádků

Řada

Rastr (rozteč)

7.62 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 3. 11.

2 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 70 ks)

Celková cena (48,70 Kč / kus)

3 409,09 Kč

Bez DPH.

Doprava zdarma

Už jen 2 Set(y) skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

PCB plug-in connector, female plug, 7,62 mm, No. of poles: 2, 180°, Clamping yoke connection, Clamping range, rated connection, max.: 4 mm², Box

Obsah: 70 ks
Počet řádků: 1
Počet pólů: 2

Dodatečné informace:

Technické parametry

Kategorie produktu: zásuvkový konektor na kabel

Provedení: zásuvka, rovná

Počet řádků: 1

Typ zapojení konektoru: wire to board

Řada: BL

Vlastnosti: se západkou

Rastr (rozteč): 7.62 mm

Počet kontaktů v řadě: 2

Počet pólů: 2

Šířka: 23.40 mm

Jmenovitý proud: 20 A

Jmenovitý proud - filtr: 20 A

Obsah: 70 ks

AWG max.: 12

AWG min.: 20

Délka izolace (max.): 7.00 mm

Rozm.: (d x š x v) 21.20 x 23.40 x 22.14 mm

Připojení: šroubová svorka
zástrčka

Materiál pouzdra: PBT

Číslo výrobce: 1173490000

Průmyslové balení: Ano

Materiál kontaktu: slitina mědi, pozinkovaná

Finální úprava kontaktu: pocínovaný

Jmenovité napětí: 600 V

V: 22.14 mm

Délka: 21.20 mm

maximální průřez: 4.00 mm²

Průřez min: 0.08 mm²

Splňuje RoHS: ano

Směr zástrčky: kolmo k DPS

Typ: BLZ 7.62IT/02/180MF2 SN BK BX

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Počet pólů

Rastr (rozteč)

Šířka

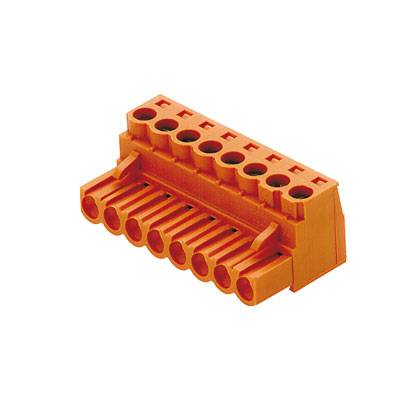

Weidmüller BL zásuvkový konektor na kabel 10, rozteč 5 mm, 1571430000, 50 ks

Objednací číslo:323146

Není k dispozici

Conrad Electronic

15 A

5 mm

50.00 mm

Min.: 1

Násobky: 1

8 202,48 Kč^*

Weidmüller BL zásuvkový konektor na kabel 10, rozteč 5 mm, 1580470000, 50 ks

Objednací číslo:323346

Není k dispozici

Conrad Electronic

5 mm

Min.: 1

Násobky: 1

8 202,48 Kč^*

Weidmüller BL zásuvkový konektor na kabel 10, rozteč 5 mm, 1596120000, 50 ks

Objednací číslo:324158

Není k dispozici

Conrad Electronic

15 A

5 mm

50.60 mm

Min.: 1

Násobky: 1

8 202,48 Kč^*

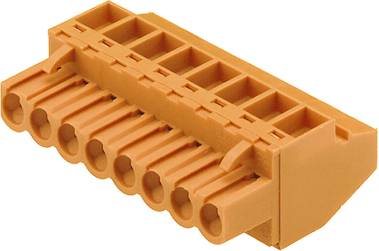

Weidmüller BL zásuvkový konektor na kabel 10, rozteč 5 mm, 1636970000, 36 ks

Objednací číslo:353594

Není k dispozici

Conrad Electronic

10 A

5 mm

50.00 mm

Min.: 1

Násobky: 1

6 156,20 Kč^*

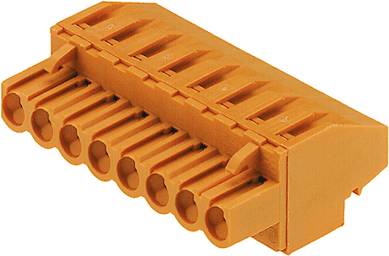

Weidmüller BL zásuvkový konektor na kabel 10, rozteč 5 mm, 1637660000, 36 ks

Objednací číslo:353618

Není k dispozici

Conrad Electronic

10 A

5 mm

50.00 mm

Min.: 1

Násobky: 1

5 326,45 Kč^*

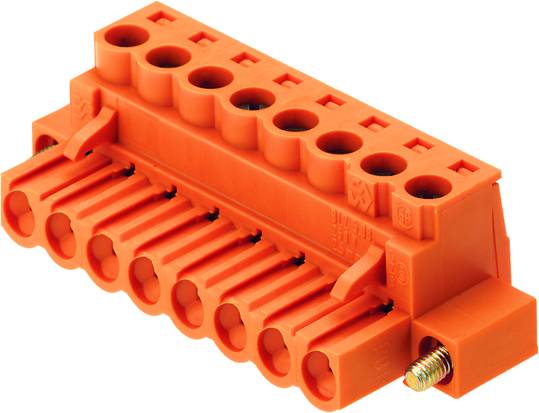

Weidmüller BL zásuvkový konektor na kabel 10, rozteč 5 mm, 1843370000, 30 ks

Objednací číslo:360057

Není k dispozici

Conrad Electronic

15 A

5 mm

Min.: 1

Násobky: 1

4 582,64 Kč^*

Weidmüller BL zásuvkový konektor na kabel 10, rozteč 5 mm, 1898660000, 30 ks

Objednací číslo:364778

Není k dispozici

Conrad Electronic

5 mm

Min.: 1

Násobky: 1

5 326,45 Kč^*

Weidmüller BL zásuvkový konektor na kabel 10, rozteč 5.08 mm, 1527210000, 50 ks

Objednací číslo:322368

Není k dispozici

Conrad Electronic

15 A

5.08 mm

50.80 mm

Min.: 1

Násobky: 1

8 202,48 Kč^*

Weidmüller BL zásuvkový konektor na kabel 10, rozteč 5.08 mm, 1527260000, 50 ks

Objednací číslo:322371

Není k dispozici

Conrad Electronic

15 A

5.08 mm

50.80 mm

Min.: 1

Násobky: 1

8 202,48 Kč^*

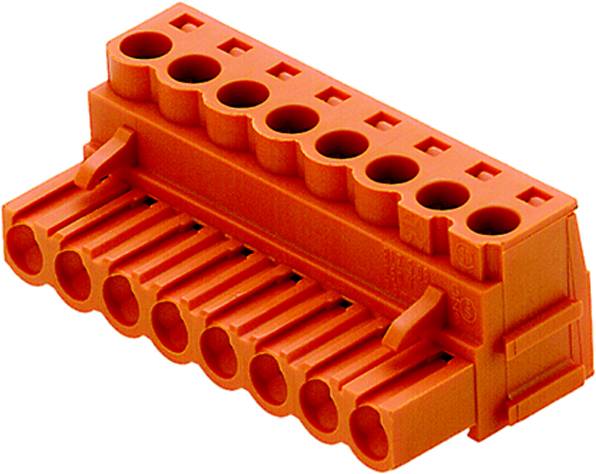

Weidmüller BL zásuvkový konektor na kabel 10, rozteč 5.08 mm, 1529560000, 50 ks

Objednací číslo:322417

Není k dispozici

Conrad Electronic

15 A

5.08 mm

Min.: 1

Násobky: 1

8 202,48 Kč^*

Ke stažení

List technických údajů

List technických údajů 314087 Weidmüller BL zásuvkový konektor na kabel 2, rozteč 7.62 mm, 1173490000, 70 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 314087 Weidmüller BL zásuvkový konektor na kabel 2, rozteč 7.62 mm, 1173490000, 70 ks

Popis

180° female plug in 7.62 pitch for IT systems. Fulfils the requirements of UL1059 600 V Class C, when used with a SL 7.62 IT pin header with leading PE contact. Fulfils the expanded requirements for 5.5 mm of touch protection with IT systems (400 V relative to earth), according to IEC 61800-5-1. The middle flange interlocks automatically and is optionally available with screw connection. It decreases the space required by one pitch width when compared to other standard solutions.
Also available without middle flange interlock on request.

0.08 - 4.0 mm² (IEC) / 28 - 12 AWG (UL)400 V (IEC) / 600 V (UL)29 A (IEC) / 20 A (UL)
