Name: Weidmüller BL/SL zásuvkový konektor na kabel 3, rozteč 7.62 mm, 1980490000, 100 ks
Brand: Weidmüller
SKU: 390566
Availability: BackOrder

Oranžový svorkovnicový blok se sedmi vstupy, který se běžně používá v elektroinstalaci.

Kategorie produktu

zásuvkový konektor na kabel

Provedení

zásuvka, rovná

Počet řádků

Řada

BL/SL

Rastr (rozteč)

7.62 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 11. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 100 ks)

Celková cena (60,70 Kč / kus)

6 070,25 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Konektor pro desku plošných spojů

Obsah: 100 ks
Počet řádků: 1
Počet pólů: 3

Dodatečné informace:

Technické parametry

Kategorie produktu: zásuvkový konektor na kabel

Provedení: zásuvka, rovná

Počet řádků: 1

Typ zapojení konektoru: wire to board

Řada: BL/SL

Vlastnosti: s aretací

Rastr (rozteč): 7.62 mm

Počet kontaktů v řadě: 3

Počet pólů: 3

Šířka: 23.30 mm

Jmenovitý proud: 20 A

Jmenovitý proud - filtr: 20 A

Obsah: 100 ks

AWG max.: 12

AWG min.: 20

Délka izolace (max.): 7.00 mm

Rozm.: (d x š x v) 18.30 x 23.30 x 22.86 mm

Připojení: šroubová svorka
zástrčka

Materiál pouzdra: PBT

Číslo výrobce: 1980490000

Průmyslové balení: Ano

Materiál kontaktu: slitina mědi, pozinkovaná

Finální úprava kontaktu: pocínovaný

Jmenovité napětí: 600 V

V: 22.86 mm

Délka: 18.30 mm

maximální průřez: 4.00 mm²

Průřez min: 0.20 mm²

Splňuje RoHS: ano

Směr zástrčky: kolmo k DPS

Typ: BLZ 7.62HP/03/180 SN OR BX

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Počet pólů

Rastr (rozteč)

Šířka

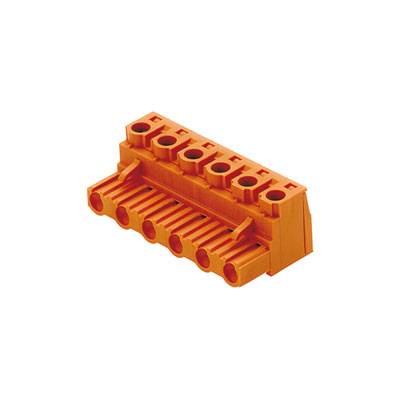

Weidmüller BL/SL zásuvkový konektor na kabel 10, rozteč 7.50 mm, 1628000000, 30 ks

Objednací číslo:353126

Doručení: St 2. 12.

Conrad Electronic

15 A

7.50 mm

73.12 mm

Min.: 1

Násobky: 1

4 900,00 Kč^*

Weidmüller BL/SL zásuvkový konektor na kabel 10, rozteč 7.62 mm, 1980560000, 50 ks

Objednací číslo:390573

Doručení: Pá 11. 12.

Conrad Electronic

20 A

7.62 mm

76.20 mm

Min.: 1

Násobky: 1

10 119,83 Kč^*

Weidmüller BL/SL zásuvkový konektor na kabel 11, rozteč 7.50 mm, 1628010000, 30 ks

Objednací číslo:353127

Doručení: Po 7. 12.

Conrad Electronic

15 A

7.50 mm

80.62 mm

Min.: 1

Násobky: 1

5 326,45 Kč^*

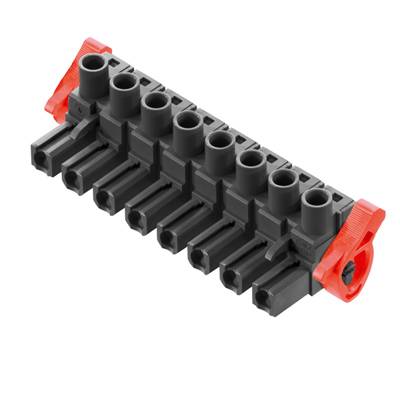

Weidmüller BL/SL zásuvkový konektor na kabel 11, rozteč 7.62 mm, 1165010000, 15 ks

Objednací číslo:313973

Doručení: Út 3. 11.

2 Set(y)Conrad Electronic

20 A

7.62 mm

92.80 mm

Min.: 1

Násobky: 1

3 516,53 Kč^*

Weidmüller BL/SL zásuvkový konektor na kabel 11, rozteč 7.62 mm, 1980570000, 50 ks

Objednací číslo:390574

Doručení: Po 7. 12.

Conrad Electronic

20 A

7.62 mm

83.82 mm

Min.: 1

Násobky: 1

11 185,95 Kč^*

Weidmüller BL/SL zásuvkový konektor na kabel 12, rozteč 7.50 mm, 1628020000, 20 ks

Objednací číslo:353128

Doručení: Po 7. 12.

Conrad Electronic

15 A

7.50 mm

88.12 mm

Min.: 1

Násobky: 1

3 941,32 Kč^*

Weidmüller BL/SL zásuvkový konektor na kabel 12, rozteč 7.62 mm, 1980580000, 50 ks

Objednací číslo:390575

Doručení: Út 3. 11.

5 Set(y)Conrad Electronic

20 A

7.62 mm

91.44 mm

Min.: 1

Násobky: 1

12 119,83 Kč^*

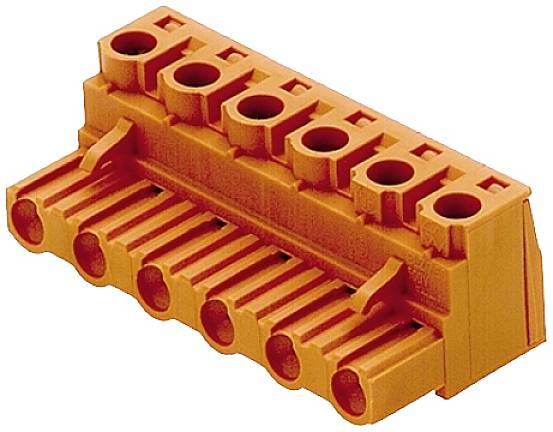

Weidmüller BL/SL zásuvkový konektor na kabel 2, 1628030000, 100 ks

Objednací číslo:353129

Doručení: Po 21. 12.

Conrad Electronic

95 mm

Min.: 1

Násobky: 1

3 301,65 Kč^*

Weidmüller BL/SL zásuvkový konektor na kabel 2, rozteč 7.50 mm, 1627920000, 100 ks

Objednací číslo:353117

Doručení: Po 21. 12.

Conrad Electronic

15 A

7.50 mm

20.10 mm

Min.: 1

Násobky: 1

3 301,65 Kč^*

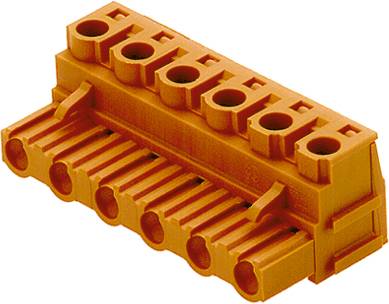

Weidmüller BL/SL zásuvkový konektor na kabel 2, rozteč 7.50 mm, 1628140000, 100 ks

Objednací číslo:353135

Doručení: Po 21. 12.

Conrad Electronic

15 A

7.50 mm

20.10 mm

Min.: 1

Násobky: 1

3 301,65 Kč^*

Ke stažení

List technických údajů

List technických údajů 390566 Weidmüller BL/SL zásuvkový konektor na kabel 3, rozteč 7.62 mm, 1980490000, 100 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 390566 Weidmüller BL/SL zásuvkový konektor na kabel 3, rozteč 7.62 mm, 1980490000, 100 ks

Popis

Power on board - 100% safety, 100% integration, 100% cost-effectiveness:

The compact and efficient solution for UL-600V applications in the lower performance range.

High-performance female connectors for applications up to 12kVA:
29 A at 400V (IEC) 18.5 A at 600 V (UL) 0.08 - 4mm² / AWG 28 - 12
Assistance with device approval:
Fulfils requirements for 600 V as per UL 508 / UL840. Fulfils demanding electric shock touch protection requirements as per IEC68100-5-1 when connected
The slimming diet for multiple-stage device series: reduced size and cost cuts in the lower high-volume performance range without compromising the device approval!
