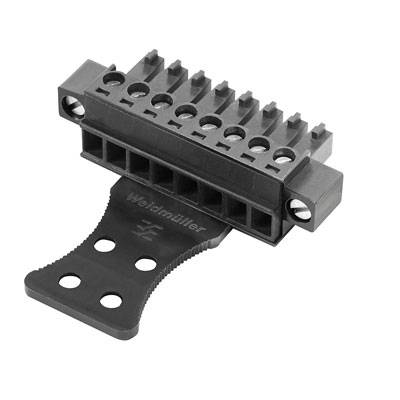

Weidmüller BC/SC zásuvkový konektor na kabel 8, rozteč 3.81 mm, 1941980000, 50 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
zásuvkový konektor na kabel
Provedení
zásuvka, rovná
Počet řádků
1
Řada
BC/SC
Rastr (rozteč)
3.81 mm
Datasheety: (PDF)
Počet (velikost balení 50 ks)
Celková cena (125,70 Kč / kus)
6 285,12 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Konektor pro desku plošných spojů
- Obsah: 50 ks
- Počet řádků: 1
- Počet pólů: 8
Dodatečné informace:
Technické parametry
- Kategorie produktu
zásuvkový konektor na kabel
- Provedení
zásuvka, rovná
- Počet řádků
1
- Typ zapojení konektoru
wire to board
- Řada
BC/SC
- Vlastnosti
se šroubovým uzávěrem
s jazýčkem
- Rastr (rozteč)
3.81 mm
- Počet kontaktů v řadě
8
- Počet pólů
8
- Šířka
120 mm
- Jmenovitý proud
10 A
- Jmenovitý proud - filtr
10 A
- Obsah
50 ks
- AWG max.
16
- AWG min.
28
- Délka izolace (max.)
7.00 mm
- Rozm.
(d x š x v) 45 x 120 x 165 mm
- Připojení
šroubová svorka
zástrčka
- Materiál pouzdra
PA GF
- Číslo výrobce
1941980000
- Průmyslové balení
Ano
- Materiál kontaktu
slitina mědi, pozinkovaná
- Finální úprava kontaktu
pocínovaný
- Jmenovité napětí
300 V
- V
165 mm
- Délka
45 mm
- maximální průřez
1.50 mm²
- Průřez min
0.20 mm²
- Splňuje RoHS
ano
- Směr zástrčky
kolmo k DPS
- Typ
BCZ 3.81/08/180FZE SN BK BX
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 376706 Weidmüller BC/SC zásuvkový konektor na kabel 8, rozteč 3.81 mm, 1941980000, 50 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 376706 Weidmüller BC/SC zásuvkový konektor na kabel 8, rozteč 3.81 mm, 1941980000, 50 ks
Popis
Female socket connectors with clamping-yoke screw system for connecting wires.
Three wire-outlet directions are available and provide flexible connection-level design options:
180° wire parallel to plugging direction90° wire perpendicular and above plugging direction270° wire perpendicular and below plugging direction
There are three housing shapes, covering many different requirements, to choose from:
Standard housing without flangeFlange with screw (F)Flange featuring Weidmüller's patented release latch (LR) for lock-and-release latching with no strain and no tools needed.
Weidmüller's 3.81-mm-pitch (0.15 inch) plug-in connectors are compatible with the layouts of customary connectors and offer space for labelling and coding.
0.20 - 1.5 mm² (IEC) / 28 - 16 AWG (UL) 250 V (IEC) / 300 V (UL)17.5 A (IEC) / 10 A (UL)
Three wire-outlet directions are available and provide flexible connection-level design options:
180° wire parallel to plugging direction90° wire perpendicular and above plugging direction270° wire perpendicular and below plugging direction
There are three housing shapes, covering many different requirements, to choose from:
Standard housing without flangeFlange with screw (F)Flange featuring Weidmüller's patented release latch (LR) for lock-and-release latching with no strain and no tools needed.
Weidmüller's 3.81-mm-pitch (0.15 inch) plug-in connectors are compatible with the layouts of customary connectors and offer space for labelling and coding.
0.20 - 1.5 mm² (IEC) / 28 - 16 AWG (UL) 250 V (IEC) / 300 V (UL)17.5 A (IEC) / 10 A (UL)
