Name: Weidmüller B2L/S2L 3.50 konektor do DPS 8, rozteč 3.50 mm, 1728960000, 120 ks
Brand: Weidmüller
SKU: 356687
Availability: BackOrder

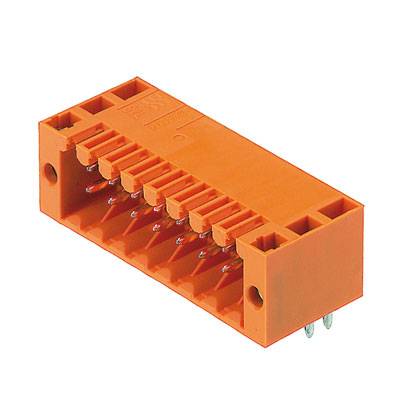

Oranžový konektor s několika kovovými kolíky určenými k zapojení do desky plošných spojů, často používaný v elektronických zařízeních.

Kategorie produktu

konektor do DPS

Provedení

zástrčka, rovná

Počet řádků

Řada

B2L/S2L 3.50

Rastr (rozteč)

3.50 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 15. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 120 ks)

Celková cena (41,88 Kč / kus)

5 025,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

PCB plug-in connector, male header, closed side, Solder connection, 3,50 mm, No. of poles: 8, 180°, Solder pin length: 3,5 mm, tinned, Black, Box

Obsah: 120 ks
Počet řádků: 2
Počet pólů: 8

Dodatečné informace:

Technické parametry

Kategorie produktu: konektor do DPS

Provedení: zástrčka, rovná

Počet řádků: 2

Typ zapojení konektoru: wire to board

Řada: B2L/S2L 3.50

Rastr (rozteč): 3.50 mm

Počet kontaktů v řadě: 4

Počet pólů: 8

Šířka: 17.7 mm

Ø pin: 1.0 mm

Kolíkový tvar: hranatý

Jmenovitý proud: 10 A

Jmenovitý proud - filtr: 10 A

Obsah: 120 ks

Rozm.: (d x š x v) 10.5 x 17.7 x 15.4 mm

Připojení: do DPS

Materiál pouzdra: PBT

Číslo výrobce: 1728960000

Barva: černá

Průmyslové balení: Ano

Izolační materiál: PBT

Materiál kontaktu: slitina mědi

Kontaktní povrch tiskové strany: pocínovaný

Finální úprava kontaktu: pocínovaný

Jmenovité napětí: 250 V

V: 15.4 mm

Délka: 10.5 mm

Splňuje RoHS: ano

: IP10

Směr zástrčky: kolmo k DPS

Max. teplota: +100 °C

Min. teplota: -50 °C

Typ: S2L 3.50/08/180G 3.5SN BK BX

UKCA: bezvýznamný

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovitý proud - filtr

Počet pólů

Provedení

Šířka

Weidmüller B2L/S2L 3.50 konektor do DPS 10, rozteč 3.50 mm, 1727850000, 96 ks

Objednací číslo:356589

Doručení: Čt 31. 12. 2026

Conrad Electronic

10 A

zástrčka, zahnutá

18.9 mm

Min.: 1

Násobky: 1

5 025,00 Kč^*

Weidmüller B2L/S2L 3.50 konektor do DPS 10, rozteč 3.50 mm, 1728490000, 72 ks

Objednací číslo:356638

Doručení: Čt 31. 12. 2026

Conrad Electronic

10 A

zástrčka, zahnutá

24.5 mm

Min.: 1

Násobky: 1

4 769,00 Kč^*

Weidmüller B2L/S2L 3.50 konektor do DPS 12, rozteč 3.50 mm, 1728020000, 78 ks

Objednací číslo:356606

Doručení: Po 9. 11.

5 Set(y)Conrad Electronic

10 A

zástrčka, zahnutá

22.4 mm

Min.: 1

Násobky: 1

4 899,00 Kč^*

Weidmüller B2L/S2L 3.50 konektor do DPS 12, rozteč 3.50 mm, 1728500000, 66 ks

Objednací číslo:356639

Doručení: Čt 31. 12. 2026

Conrad Electronic

10 A

zástrčka, zahnutá

28 mm

Min.: 1

Násobky: 1

5 025,00 Kč^*

Weidmüller B2L/S2L 3.50 konektor do DPS 12, rozteč 3.50 mm, 1728820000, 78 ks

Objednací číslo:356672

Doručení: Po 9. 11.

2 Set(y)Conrad Electronic

10 A

zástrčka, rovná

22.4 mm

Min.: 1

Násobky: 1

4 899,00 Kč^*

Weidmüller B2L/S2L 3.50 konektor do DPS 12, rozteč 3.50 mm, 1729620000, 66 ks

Objednací číslo:356733

Doručení: Čt 3. 12.

Conrad Electronic

10 A

zástrčka, rovná

28 m

Min.: 1

Násobky: 1

5 025,00 Kč^*

Weidmüller B2L/S2L 3.50 konektor do DPS 14, rozteč 3.50 mm, 1728510000, 54 ks

Objednací číslo:356640

Doručení: Čt 31. 12. 2026

Conrad Electronic

10 A

zástrčka, zahnutá

31.5 mm

Min.: 1

Násobky: 1

4 769,00 Kč^*

Weidmüller B2L/S2L 3.50 konektor do DPS 14, rozteč 3.50 mm, 1729630000, 54 ks

Objednací číslo:356734

Doručení: Út 22. 12.

Conrad Electronic

10 A

zástrčka, rovná

31.5 mm

Min.: 1

Násobky: 1

4 769,00 Kč^*

Weidmüller B2L/S2L 3.50 konektor do DPS 16, rozteč 3.50 mm, 1728040000, 60 ks

Objednací číslo:356608

Doručení: Pá 27. 11.

Conrad Electronic

10 A

zástrčka, zahnutá

29.4 mm

Min.: 1

Násobky: 1

5 025,00 Kč^*

Weidmüller B2L/S2L 3.50 konektor do DPS 16, rozteč 3.50 mm, 1728520000, 48 ks

Objednací číslo:356641

Doručení: Čt 31. 12. 2026

Conrad Electronic

10 A

zástrčka, zahnutá

35 mm

Min.: 1

Násobky: 1

4 769,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 356687 Weidmüller B2L/S2L 3.50 konektor do DPS 8, rozteč 3.50 mm, 1728960000, 120 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 356687 Weidmüller B2L/S2L 3.50 konektor do DPS 8, rozteč 3.50 mm, 1728960000, 120 ks

Popis

Straight two-tier pin header available as closed-sided or with flange (open-sided pin headers on request). Pin headers with 3.5mm pins are designed for wave soldering and are packaged in a box.They can be screwed on to the PCB. The pin headers provide space for labelling and can be coded.

80 V (IEC) / 150 V (UL)9 A (IEC / 8 A (UL)
