Name: Weidmüller 9511900000 faston rozbočovač Šířka zástrčky: 6.3 mm Tloušťka konektoru: 0.8 mm 135 ° částečná izolace oranžov
Brand: Weidmüller
SKU: 392643
Availability: BackOrder

Třípólový zalomený konektor s oranžovým pouzdrem a vyčnívajícími kovovými kontakty.

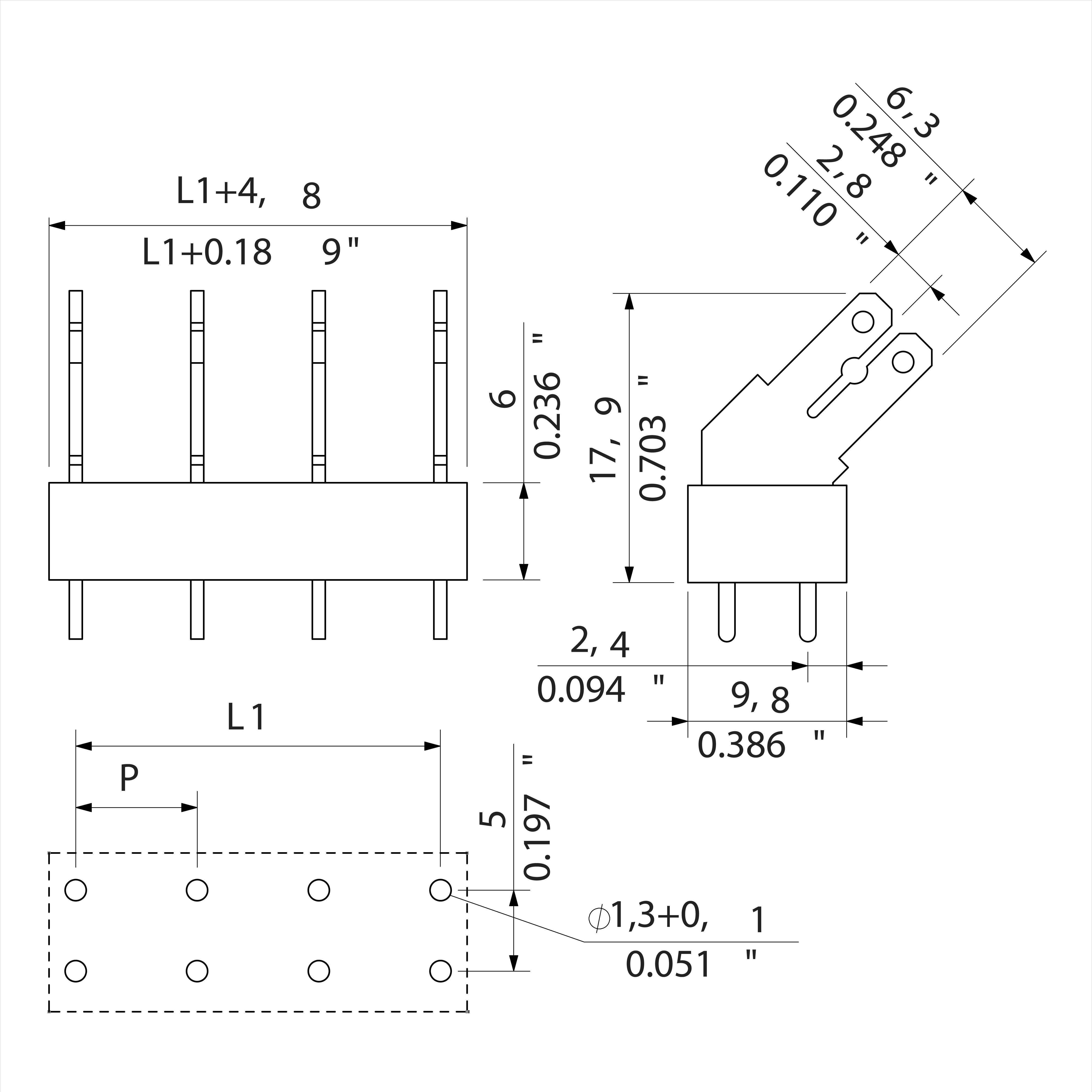

Technický výkres elektronické zástrčky s rozměry v palcích. Zobrazuje boční pohled a rozmístění otvorů s přesnými rozměry.

1/2

Ilustrační obrázek

Kategorie produktu

faston rozbočovač

Šířka zástrčky

6.3 mm

Tloušťka konektoru

0.8 mm

Typ izolace

částečná izolace

Úhel připojení

135 °

Datasheety: (PDF)

Doručení: Po 9. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 50 ks)

Celková cena (78,83 Kč / kus)

3 941,32 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

PCB terminal, 5,00 mm, No. of poles: 13, 135°, Solder pin length: 3,5 mm, tinned, Orange, Flat-blade connection, Box

oranžová, stříbrná6.3 mm x 0.8 mm0.20 mm² - 2.50 mm²

Dodatečné informace:

Technické parametry

Počet pájecích kolíků na pól: 2
Počet řad: 1
Ochrana proti dotyku podle DIN VDE 0470: IP 00
Průměr otvoru pro osazení: 1,3 mm
Šířka: 64,8 mm
Průchodový odpor 1,20 mΩ
Výška: 21,4 mm
Výška nejnižší konstrukce: 17,9 mm
Izolační odpor: ≥ 108 Ω
Povrch kontaktů: Pocínovaný
Odolnost proti zkratovým proudům (CTI): ≥ 600
Rozměry pájecího pera 0,8 x 1,0 mm
Délka kolíku 3,5 mm
Čistá hmotnost: 14.43 g
Hloubka: 9,8 mm

Kategorie produktu: faston rozbočovač

Barva: oranžová
stříbrná

Šířka zástrčky: 6.3 mm

Tloušťka konektoru: 0.8 mm

Podpůrný obal: Ne

Typ izolace: částečná izolace

Úhel připojení: 135°

Materiál kontaktu: CuSn

Obsah: 50 ks

Číslo výrobce: 9511900000

Typ: PCF 5.00/13/135 3.5SN OR BX

maximální průřez: 2.50 mm²

Průřez min: 0.20 mm²

Počet plochých konektorů 2,8 mm: 26

Počet plochých konektorů 6,3 mm: 13

Průmyslové balení: Ano

Izolační materiál: PA

počet pólů: 13

Rozsah průřezů: 0.20 - 2.50 mm²

RM: 5 mm

Splňuje RoHS: ano

Velikost zástrčky: 6.3 x 0.8 mm

Provozní teplota: -50 °C až +100 °C

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Obsah

Úhel připojení

Weidmüller 9500410000 faston rozbočovač Šířka zástrčky: 6.3 mm Tloušťka konektoru: 0.8 mm 180 ° částečná izolace oranžová, stříbrná 100 ks

Objednací číslo:392510

Doručení: Po 19. 10.

5 Set(y)Conrad Electronic

100 ks

180 °

Min.: 1

Násobky: 1

1 362,81 Kč^*

Weidmüller 9500420000 faston rozbočovač Šířka zástrčky: 6.3 mm Tloušťka konektoru: 0.8 mm 180 ° částečná izolace oranžová, stříbrná 100 ks

Objednací číslo:392512

Doručení: Po 9. 11.

Conrad Electronic

100 ks

180 °

Min.: 1

Násobky: 1

1 962,81 Kč^*

Weidmüller 9500430000 faston rozbočovač Šířka zástrčky: 6.3 mm Tloušťka konektoru: 0.8 mm 180 ° částečná izolace oranžová, stříbrná 100 ks

Objednací číslo:392513

Doručení: Po 9. 11.

Conrad Electronic

100 ks

180 °

Min.: 1

Násobky: 1

2 665,29 Kč^*

Weidmüller 9500440000 faston rozbočovač Šířka zástrčky: 6.3 mm Tloušťka konektoru: 0.8 mm 180 ° částečná izolace oranžová, stříbrná 100 ks

Objednací číslo:392514

Doručení: Po 19. 10.

5 Set(y)Conrad Electronic

100 ks

180 °

Min.: 1

Násobky: 1

3 197,52 Kč^*

Weidmüller 9500450000 faston rozbočovač Šířka zástrčky: 6.3 mm Tloušťka konektoru: 0.8 mm 180 ° částečná izolace oranžová, stříbrná 100 ks

Objednací číslo:392515

Doručení: Po 9. 11.

Conrad Electronic

100 ks

180 °

Min.: 1

Násobky: 1

3 731,40 Kč^*

Weidmüller 9500460000 faston rozbočovač Šířka zástrčky: 6.3 mm Tloušťka konektoru: 0.8 mm 180 ° částečná izolace oranžová, stříbrná 50 ks

Objednací číslo:392516

Doručení: Po 9. 11.

Conrad Electronic

50 ks

180 °

Min.: 1

Násobky: 1

2 342,98 Kč^*

Weidmüller 9500470000 faston rozbočovač Šířka zástrčky: 6.3 mm Tloušťka konektoru: 0.8 mm 180 ° částečná izolace oranžová, stříbrná 50 ks

Objednací číslo:392518

Doručení: Po 9. 11.

Conrad Electronic

50 ks

180 °

Min.: 1

Násobky: 1

2 665,29 Kč^*

Weidmüller 9500480000 faston rozbočovač Šířka zástrčky: 6.3 mm Tloušťka konektoru: 0.8 mm 180 ° částečná izolace oranžová, stříbrná 50 ks

Objednací číslo:392519

Doručení: Po 9. 11.

Conrad Electronic

50 ks

180 °

Min.: 1

Násobky: 1

2 875,21 Kč^*

Weidmüller 9500490000 faston rozbočovač Šířka zástrčky: 6.3 mm Tloušťka konektoru: 0.8 mm 180 ° částečná izolace oranžová, stříbrná 50 ks

Objednací číslo:392520

Doručení: Po 9. 11.

Conrad Electronic

50 ks

180 °

Min.: 1

Násobky: 1

3 197,52 Kč^*

Weidmüller 9500510000 faston rozbočovač Šířka zástrčky: 6.3 mm Tloušťka konektoru: 0.8 mm 180 ° částečná izolace oranžová, stříbrná 50 ks

Objednací číslo:392521

Doručení: Po 9. 11.

Conrad Electronic

50 ks

180 °

Min.: 1

Násobky: 1

3 409,09 Kč^*

Ke stažení

List technických údajů

List technických údajů 392643 Weidmüller 9511900000 faston rozbočovač Šířka zástrčky: 6.3 mm Tloušťka konektoru: 0.8 mm 135 ° částečná izolace oranžov

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 392643 Weidmüller 9511900000 faston rozbočovač Šířka zástrčky: 6.3 mm Tloušťka konektoru: 0.8 mm 135 ° částečná izolace oranžov

Popis

Flat-blade connection in 90°, 135° and 180° conductor outlet direction for 6.3 and 2.8 mm spade connector at 5.00 mm pitch

0.20 - 2.5mm² (IEC) / 26 - 14 AWG (UL) 630 V (IEC) / 300 V (UL)24 A (IEC) / 15 A (UL)
