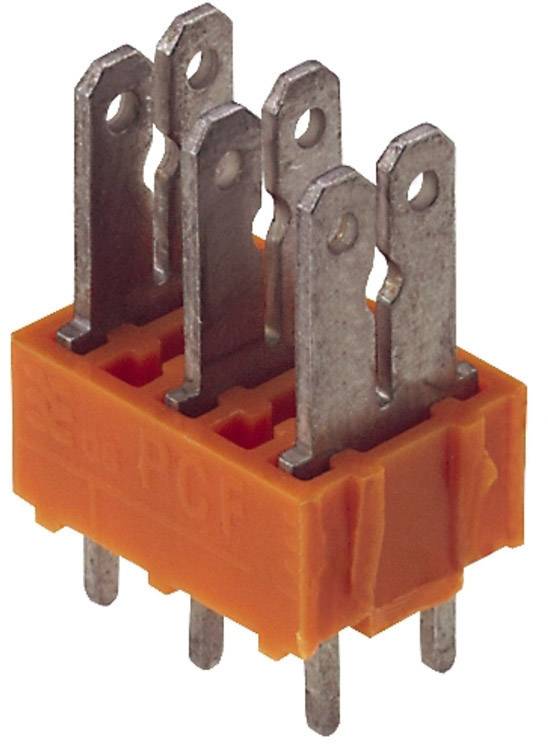

Ilustrační obrázek
Weidmüller 9500560000 faston rozbočovač Šířka zástrčky: 6.3 mm Tloušťka konektoru: 0.8 mm 180 ° částečná izolace oranžov
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
faston rozbočovač
Šířka zástrčky
6.3 mm
Tloušťka konektoru
0.8 mm
Typ izolace
částečná izolace
Úhel připojení
180 °
Datasheety: (PDF)
Počet (velikost balení 50 ks)
Celková cena (98,00 Kč / kus)
4 900,00 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
PCB terminal, 5,00 mm, No. of poles: 16, 180°, Solder pin length: 3,5 mm, tinned, Orange, Flat-blade connection, Box
- oranžová, stříbrná6.3 mm x 0.8 mm0.20 mm² - 2.50 mm²
Dodatečné informace:

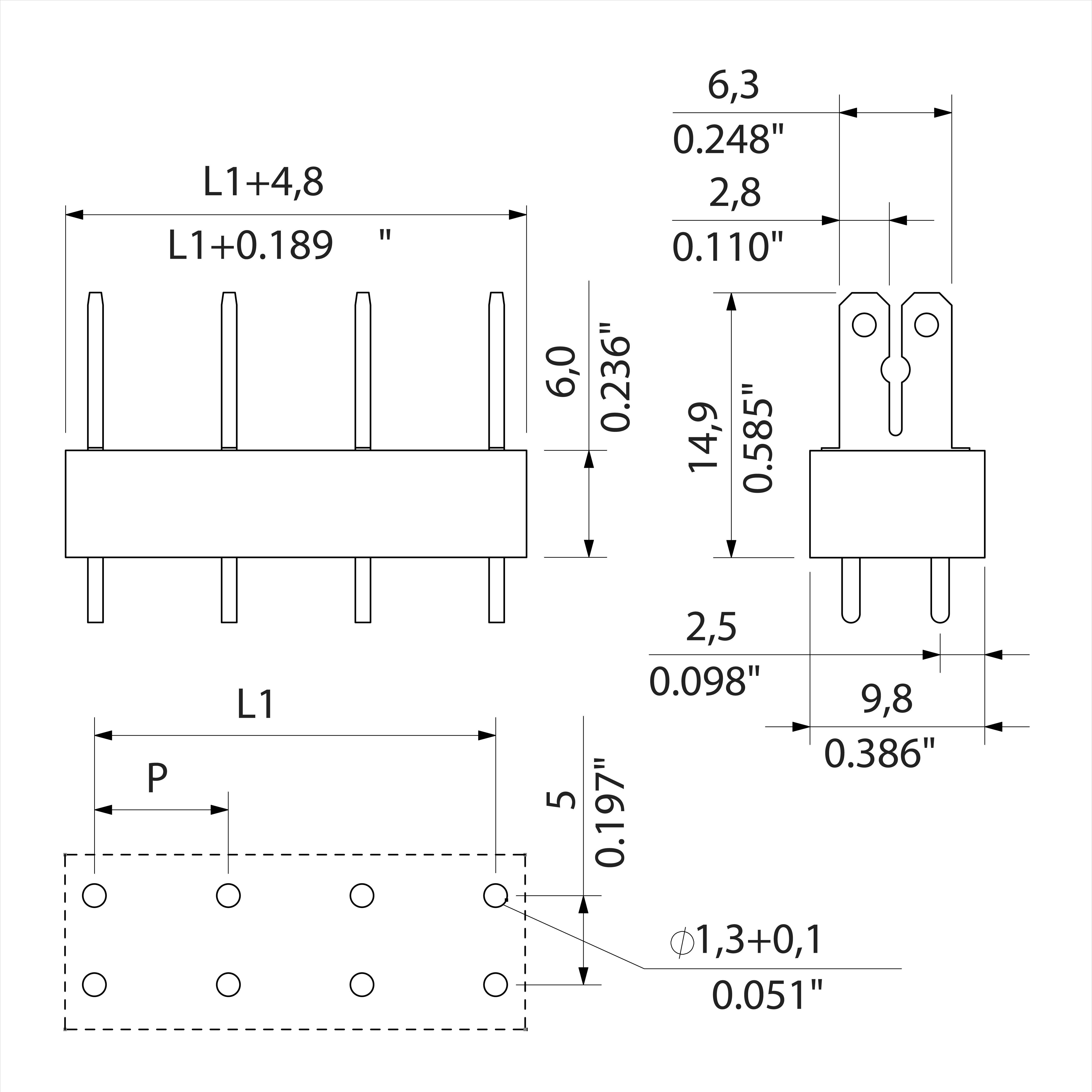

Technické parametry
- Počet pájecích kolíků na pól: 2
- Počet řad: 1
- Ochrana proti dotyku podle DIN VDE 0470: IP 00
- Průměr otvoru pro osazení: 1,3 mm
- Šířka: 79,8 mm
- Průchodový odpor 1,20 mΩ
- Výška: 18,4 mm
- Výška nejnižší konstrukce: 14,9 mm
- Izolační odpor: ≥ 108 Ω
- Povrch kontaktů: Pocínovaný
- Odolnost proti zkratovým proudům (CTI): ≥ 600
- Rozměry pájecího pera 0,8 x 1,0 mm
- Délka kolíku 3,5 mm
- Čistá hmotnost: 13.04 g
- Hloubka: 9,8 mm
- Kategorie produktu
faston rozbočovač
- Barva
oranžová
stříbrná
- Šířka zástrčky
6.3 mm
- Tloušťka konektoru
0.8 mm
- Podpůrný obal
Ne
- Typ izolace
částečná izolace
- Úhel připojení
180°
- Materiál kontaktu
CuSn
- Obsah
50 ks
- Číslo výrobce
9500560000
- Typ
PCF 5.00/16/180 3.5SN OR BX
- maximální průřez
2.50 mm²
- Průřez min
0.20 mm²
- Počet plochých konektorů 2,8 mm
32
- Počet plochých konektorů 6,3 mm
16
- Průmyslové balení
Ano
- Izolační materiál
PA
- počet pólů
16
- Rozsah průřezů
0.20 - 2.50 mm²
- RM
5 mm
- Splňuje RoHS
ano
- Velikost zástrčky
6.3 x 0.8 mm
- Provozní teplota
-50 °C až +100 °C
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 392526 Weidmüller 9500560000 faston rozbočovač Šířka zástrčky: 6.3 mm Tloušťka konektoru: 0.8 mm 180 ° částečná izolace oranžov
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 392526 Weidmüller 9500560000 faston rozbočovač Šířka zástrčky: 6.3 mm Tloušťka konektoru: 0.8 mm 180 ° částečná izolace oranžov
Popis
Flat-blade connection in 90°, 135° and 180° conductor outlet direction for 6.3 and 2.8 mm spade connector at 5.00 mm pitch
0.20 - 2.5mm² (IEC) / 26 - 14 AWG (UL) 630 V (IEC) / 300 V (UL)24 A (IEC) / 15 A (UL)
0.20 - 2.5mm² (IEC) / 26 - 14 AWG (UL) 630 V (IEC) / 300 V (UL)24 A (IEC) / 15 A (UL)
