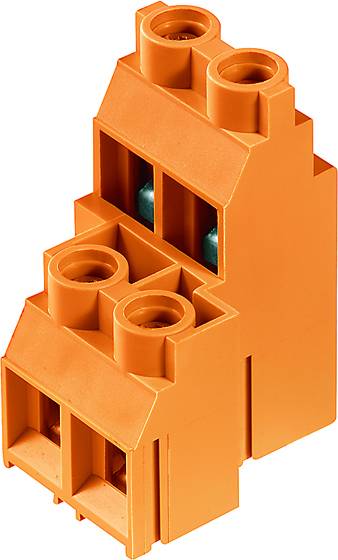

Weidmüller 1926360000 dvojřadá svorka 4 mm² Pólů 8 oranžová 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
dvojřadá svorka
Rastr (rozteč)
9.52 mm
Počet kontaktů v řadě
8
Pólů
8
Připojení
do DPS
šroubová svorka
Datasheety: (PDF)
Počet (velikost balení 10 ks)
Celková cena (98,76 Kč / kus)
987,60 Kč
Bez DPH.
Hlavní benefity
Dvouřadá svorka
- Obsah 10 ks
Dodatečné informace:
Technické parametry
- Typ
LL2N 9.52/08/90 5.0SN OR BX
- Kategorie produktu
dvojřadá svorka
- Rastr (rozteč)
9.52 mm
- Počet řádků
2
- Počet kontaktů v řadě
8
- Pólů
8
- odolné vůči vysokým teplotám
LL
- Délka odizolace
7 mm
- Délka izolace (max.)
7 mm
- Připojení
do DPS
šroubová svorka
- Jmenovitý proud
30 A
- Průřez flexibilní (min.)
0.22 mm²
- Jmenovitý proud - filtr
30 A
- Průřez pevný (min.)
0.18 mm²
- Flexibilní průměr (max.)
4 mm²
- Pevný průřez (max.)
6 mm²
- AWG min.
26
- Směr zástrčky
vodorovně k DPS
- AWG max.
10
- Materiál kontaktu
slitina mědi, pozinkovaná
- Barva
oranžová
- Ochrana drátu
Ano
- Směr činnosti
kolmo k DPS
- Hmotnost
33.46 g
- Číslo výrobce
1926360000
- Průmyslové balení
Ano
- Obsah
10 ks
- Jmenovité napětí
300 V
- Šířka
38.68 mm
- V
33.9 mm
- Délka
28 mm
- Typ
LL2N 9.52/08 / 90 5.0SN OR BX
Ke stažení
List technických údajů
List technických údajů 375384 Weidmüller 1926360000 dvojřadá svorka 4 mm² Pólů 8 oranžová 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 375384 Weidmüller 1926360000 dvojřadá svorka 4 mm² Pólů 8 oranžová 10 ks
Popis
2-row PCB terminal with proven clamping yoke connection at 9.52 mm pitch. Conductor outlet direction 90°. 1000 V and 6 mm² conductor cross-section for 32 A.
0.20 - 6.0 mm² (IEC) / 26 - 10 AWG (UL) 1000 V (IEC) / 300 V (UL)32 A (IEC) / 30 A (UL)
0.20 - 6.0 mm² (IEC) / 26 - 10 AWG (UL) 1000 V (IEC) / 300 V (UL)32 A (IEC) / 30 A (UL)
