Name: Weidmüller 1353500000 konektor do DPS Počet kontaktů 5 Počet řádků 1 36 ks
Brand: Weidmüller
SKU: 1949445
Availability: BackOrder

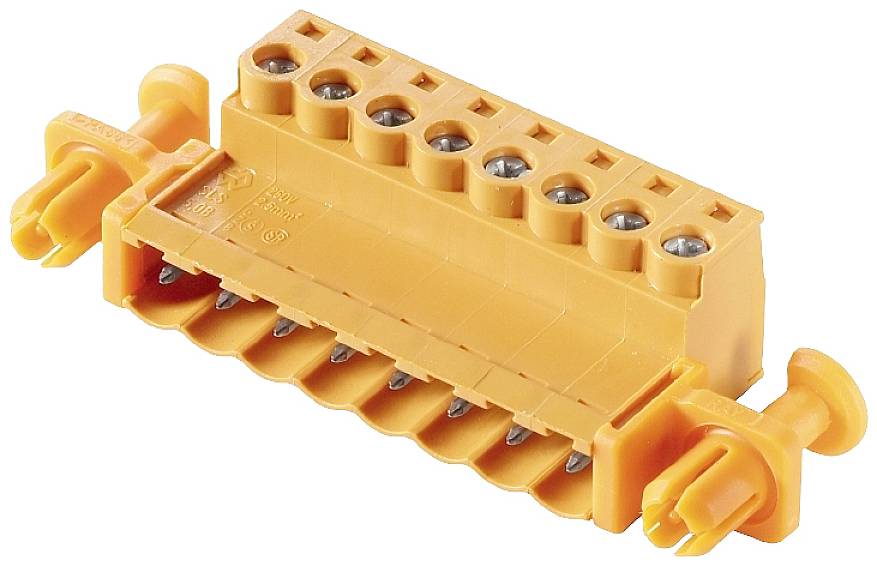

Oranžový elektrický konektor s osmi šroubovacími svorkami v řadě, vhodný pro montáž na desku plošných spojů.

Kategorie produktu

konektor do DPS

počet kontaktů

Rastr (rozteč)

5.08 mm

Obsah

36 ks

Počet pólů

Datasheety: (PDF)

Doručení: Po 21. 12. 2026

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 36 ks)

Celková cena (79,87 Kč / kus)

2 875,21 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Počet pólů 5
Počet řádků 1
Obsah 36 ks

Dodatečné informace:

Technické parametry

Hloubka: 22.2 mm
Z izolační hmoty: PBT
Skladovací teplota: -25 °C až +55 °C
Délka odizolování: 7 mm
Utahovací moment 0.4 Nm - 0.5 Nm
Svorkový šroub: M2,5
Technika připojení vodiče: Třmenové připojení
Směr chodu vodiče: 180 °
Síla zástrčky / pin 4 N.
Tažná síla / pól: 3 N.
Zkratuvzdornost: 3 x 1 s 120 A.
Výukový trn: 2.8 mm x 2 mm, 2.4 mm

Kategorie produktu: konektor do DPS

počet kontaktů: 5

Počet pólů: 5

Počet řádků: 1

Rastr (rozteč): 5.08 mm

Jmenovitý proud: 15 A

Jmenovitý proud - filtr: 15 A

Norma DIN: DIN 5264-A

Počet kontaktů v řadě: 5

Připojení: šroubovací
zástrčka

Barva: oranžová

Materiál pouzdra: PA

Číslo výrobce: 1353500000

Obsah: 36 ks

Materiál kontaktu: CuSn

V: 15.3 mm

Max. teplota: +100 °C

Min. teplota: -50 °C

Typ: SLS 5.08/05/180DF SN OR BX

: 26 AWG - 12 AWG

Rozm.: 15.3 mm x 22.2

Průchozí odpor: 4,5 mΩ

Izolační odpor: 100 MΩ

Ø rozsah sevření: 0.13 mm² – 3.31 mm²

Finální úprava kontaktu: pocínovaný

Rozměry: 15.3 mm x 22.2 mm

Jmenovité napětí: 300 V

Pólů: 5

Splňuje RoHS: ano

Počet spojovacích cyklů: 25

UKCA: bezvýznamný
