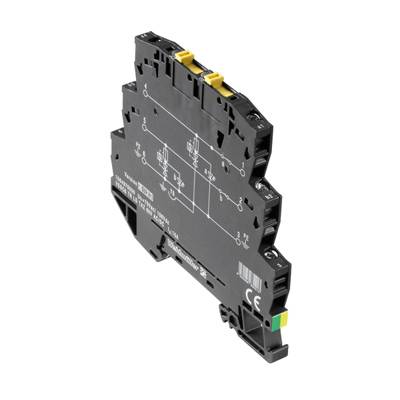

Weidmüller 1064950000 VSSC6 TRLDTAZ 24VAC/DC svodič pro přepěťovou ochranu sada 10 ks Přepětová ochrana pro: rozvodná sk
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Připojení: šroubové připojení
- , max. utahovací moment: 0,8 Nm
- utahovací moment, min. 0,5 Nm
- provedení: svorka
- průchozí odpor:< 0,1 Ω
- vstupní napětí, max. Ui: 42 V
- vstupní proud, max. II: 500 mA
- nejvyšší trvalé napětí, Uc (AC): 30 V
- nejvyšší trvalé napětí, Uc (DC): 42 V
- rozsah svorky: max. 4 mm²
- upínací rozsah, min.: 0,5 mm²
- skladovací teplota: -40 °C až 80 °C
- vodiče průřez připojení, jedna žíla: max. 6 mm²
- vodič průřez připojovacího vodiče, vícežilový: max. 4 mm²
- jmenovitý proud IN: 12 A
- čistá hmotnost: 46 g
- optické zobrazení funkce: ano
- počet pólů: 1
- Ochranná hladina UP (typ.): ≤ 100 V
- rázový proud pevnost C3: 15 A
- nosná lišta: TS 35
- přepěťová kategorie: III
- stupeň znečištění: 3
- Kategorie produktu
svodič pro přepěťovou ochranu
- Přepětová ochrana pro
rozvodná skříň
- Únikový proud
0.1 kA
- Jmenovité napětí
24 V/AC
34 V/DC
- Provozní teplota
-40 °C až +70 °C °C
IP20
- Číslo výrobce
1064950000
- Barva
černá
- Rozm.
(š x v x h) 6.2 x 88.5 x 81 mm
- Šířka
6.2 mm
- V
88.5 mm
- Hloubka
81 mm
- Obsah
10 ks
- Hmotnost
41.2 g
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 283245 Weidmüller 1064950000 VSSC6 TRLDTAZ 24VAC/DC svodič pro přepěťovou ochranu sada 10 ks Přepětová ochrana pro: rozvodná sk
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 283245 Weidmüller 1064950000 VSSC6 TRLDTAZ 24VAC/DC svodič pro přepěťovou ochranu sada 10 ks Přepětová ochrana pro: rozvodná sk
Popis
Surge protection with individual components
With suppressor diodes
Suppressor diodes work similarly as conventional Zener diodes. The diode becomes conductive within 10– 100ps after a certain breakdown voltage, set by the manufacturer, is exceeded. Compared to Zener diodes, suppressor diodes have a higher current-carrying capacity and a shorter reaction time.
With suppressor diodes
Suppressor diodes work similarly as conventional Zener diodes. The diode becomes conductive within 10– 100ps after a certain breakdown voltage, set by the manufacturer, is exceeded. Compared to Zener diodes, suppressor diodes have a higher current-carrying capacity and a shorter reaction time.
