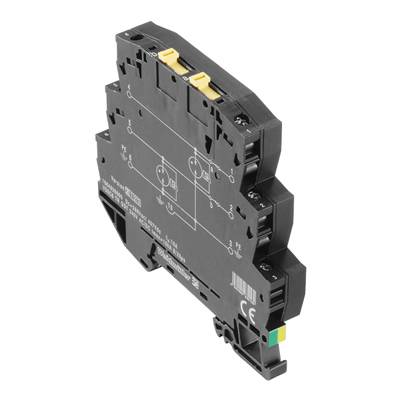

Weidmüller 1064920000 VSSC6TRGDT240VAC/DC10KA svodič pro přepěťovou ochranu sada 5 ks Přepětová ochrana pro: rozvodná sk
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Připojení: šroubové připojení
- , max. utahovací moment: 0,8 Nm
- utahovací moment, min. 0,5 Nm
- provedení: svorka
- průchozí odpor:< 0,1 Ω
- vstupní napětí, max. Ui: 407 V
- vstupní proud, max. II: 12 A
- nejvyšší trvalé napětí, Uc (AC): 288 V
- nejvyšší trvalé napětí, Uc (DC): 407 V
- rozsah svorky: max. 4 mm²
- upínací rozsah, min.: 0,5 mm²
- skladovací teplota: -40 °C až 80 °C
- vodiče průřez připojení, jedna žíla: max. 6 mm²
- vodič průřez připojovacího vodiče, vícežilový: max. 4 mm²
- jmenovitý proud IN: 12 A
- čistá hmotnost: 58,8 g
- optické zobrazení funkce: ne
- počet pólů: 1
- Ochranná hladina UP (typ.): ≤ 1900 V
- rázový proud pevnost C2: 2,5 kA 8/20 μs 5 kV 1.2/50 µs
- rázový proud pevnost C3: 50 A 10/1000 μs
- rázový proud pevnost D1: 1 kA 10/350 μs
- lištu: TS 35
- přepěťová kategorie: III
- stupeň znečištění: 3
- Kategorie produktu
svodič pro přepěťovou ochranu
- Přepětová ochrana pro
rozvodná skříň
- Únikový proud
2.5 kA
- Jmenovité napětí
240 V/AC
339 V/DC
- Provozní teplota
-40 °C až +80 °C °C
IP20
- Číslo výrobce
1064920000
- Barva
černá
- Rozm.
(š x v x h) 12.4 x 88.5 x 81 mm
- Šířka
12.4 mm
- V
88.5 mm
- Hloubka
81 mm
- Obsah
5 ks
- Hmotnost
52.2 g
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 283243 Weidmüller 1064920000 VSSC6TRGDT240VAC/DC10KA svodič pro přepěťovou ochranu sada 5 ks Přepětová ochrana pro: rozvodná sk
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 283243 Weidmüller 1064920000 VSSC6TRGDT240VAC/DC10KA svodič pro přepěťovou ochranu sada 5 ks Přepětová ochrana pro: rozvodná sk
Popis
Überspannungsschutz mit Einzelkomponenten
Mit Gasableiter in Klemmenbauform
Inder Klemmenbauform setzt man Gasableiter / Funkenstrecken (GDT) ein. Sie sind füreine maximale Gleichspannung zugelassen, die aufdem Bauelement aufgedruckt ist. Jede Spannung, die größer als dieangegebene ist, wird sicher in ca. 10-100µs abgeleitet. Gasableiter finden für größere Leistungen Verwendung.
Mit Gasableiter in Klemmenbauform
Inder Klemmenbauform setzt man Gasableiter / Funkenstrecken (GDT) ein. Sie sind füreine maximale Gleichspannung zugelassen, die aufdem Bauelement aufgedruckt ist. Jede Spannung, die größer als dieangegebene ist, wird sicher in ca. 10-100µs abgeleitet. Gasableiter finden für größere Leistungen Verwendung.
