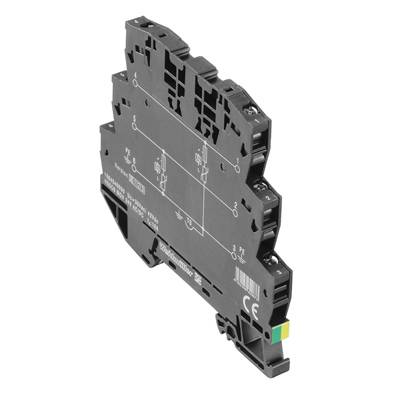

Weidmüller 1064600000 VSSC6 MOV 60VAC/DC svodič pro přepěťovou ochranu sada 8 ks Přepětová ochrana pro: rozvodná skříň 1
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Připojení: šroubové připojení
- , max. utahovací moment: 0,8 Nm
- utahovací moment, min. 0,5 Nm
- provedení: svorka
- průchozí odpor:< 0,1 Ω
- vstupní napětí, max. Ui: 106 V
- vstupní proud, max. II: 12 A
- nejvyšší trvalé napětí, Uc (AC): 75 V
- nejvyšší trvalé napětí, Uc (DC): 106 V
- rozsah svorky: max. 4 mm²
- upínací rozsah, min.: 0,5 mm²
- skladovací teplota: -40 °C až 80 °C
- vodiče průřez připojení, jedna žíla: max. 6 mm²
- vodič průřez připojovacího vodiče, vícežilový: max. 4 mm²
- jmenovitý proud IN: 12 A
- čistá hmotnost: 49,375 g
- optické zobrazení funkce: ne
- počet pólů: 1
- Ochranná hladina UP (typ.): ≤ 300 V
- rázový proud pevnost C1: 0,5 kA 8/20 μs 1 kV 1.2/50 µs
- rázový proud pevnost C2: 1 kA 8/20 μs
- lištu: TS 35
- přepěťová kategorie: III
- stupeň znečištění: 3
- Kategorie produktu
svodič pro přepěťovou ochranu
- Přepětová ochrana pro
rozvodná skříň
- Únikový proud
1 kA
- Jmenovité napětí
60 V/AC
85 V/DC
- Provozní teplota
-40 °C až +70 °C °C
IP20
- Číslo výrobce
1064600000
- Barva
černá
- Rozm.
(š x v x h) 6.2 x 88.5 x 81 mm
- Šířka
6.2 mm
- V
88.5 mm
- Hloubka
81 mm
- Obsah
8 ks
- Hmotnost
43 g
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 283213 Weidmüller 1064600000 VSSC6 MOV 60VAC/DC svodič pro přepěťovou ochranu sada 8 ks Přepětová ochrana pro: rozvodná skříň 1
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 283213 Weidmüller 1064600000 VSSC6 MOV 60VAC/DC svodič pro přepěťovou ochranu sada 8 ks Přepětová ochrana pro: rozvodná skříň 1
Popis
Overvoltage protection with individual components
with varistors in terminal design
The metal-oxide varistors can be used in terminal design. They are approved for a maximum sine-wave-form power-frequency operating voltage, which is printed on the component. Any voltages greater than the permitted maximum are discharged safely within 25 ns. Varistors are used for medium to high power.
with varistors in terminal design
The metal-oxide varistors can be used in terminal design. They are approved for a maximum sine-wave-form power-frequency operating voltage, which is printed on the component. Any voltages greater than the permitted maximum are discharged safely within 25 ns. Varistors are used for medium to high power.
