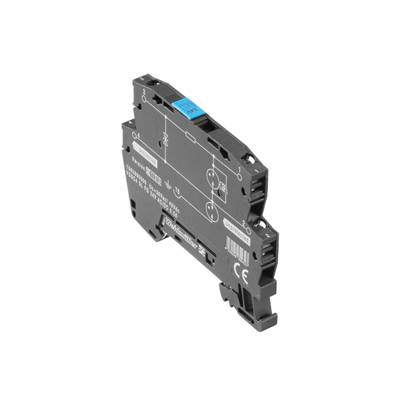

Weidmüller 1063880000 VSSC4 SL FG 12VDC 0.5A svodič pro přepěťovou ochranu sada 10 ks Přepětová ochrana pro: rozvodná sk
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Připojení: šroubové připojení
- , max. utahovací moment: 0,8 Nm
- utahovací moment, min. 0,5 Nm
- provedení: svorka
- průchozí odpor: 1,8 Ω, 10 %
- Vložný útlum: 866,4 kHz
- vstupní napětí, max. Ui: 15 V
- vstupní proud, max. II: 500 mA
- nejvyšší trvalé napětí, Uc (DC): 15 V
- rozsah svorky: max. 4 mm²
- upínací rozsah, min.: 0,5 mm²
- skladovací teplota: -40 °C až 80 °C
- vodiče průřez připojení, jedna žíla: max. 6 mm²
- vodič průřez připojovacího vodiče, vícežilový: max. 4 mm²
- jmenovitý proud IN: 500 mA
- čistá hmotnost: 27 g
- optické zobrazení funkce: ne
- počet pólů: 1
- Ochranná hladina UP (typ.): ≤ 100 V
- rázový proud pevnost C2: 2,5 kA 8/20 μs 5 kV 1.2/50 µs
- rázový proud pevnost C3: 10 A 10/1000 µs
- rázový proud pevnost D1: 1 kA 10/350 μs
- lištu: TS 35
- přepěťová kategorie: III
- stupeň znečištění: 3
- Kategorie produktu
svodič pro přepěťovou ochranu
- Přepětová ochrana pro
rozvodná skříň
- Únikový proud
2.5 kA
- Jmenovité napětí
12 V/DC
- Provozní teplota
-40 °C až +70 °C °C
IP20
- Číslo výrobce
1063880000
- Barva
černá
- Rozm.
(š x v x h) 6.2 x 76.6 x 58.5 mm
- Šířka
6.2 mm
- V
76.6 mm
- Hloubka
58.5 mm
- Obsah
10 ks
- Hmotnost
27 g
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 283139 Weidmüller 1063880000 VSSC4 SL FG 12VDC 0.5A svodič pro přepěťovou ochranu sada 10 ks Přepětová ochrana pro: rozvodná sk
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 283139 Weidmüller 1063880000 VSSC4 SL FG 12VDC 0.5A svodič pro přepěťovou ochranu sada 10 ks Přepětová ochrana pro: rozvodná sk
Popis
Overvoltage coupling along the conductor path may disturb or destroy sensitive signal inputs. It is important to provide protection in the immediate vicinity of I&C devices. Weidmüller's broad product range for the I&C sector offers products in a 2-piece, pluggable design and modular terminals for tension clamp or screw connection. These products are suitable for both binary and analogue signals. Weidmüller also offers other designs with integrated components such as gas discharge tubes or varistors. VARITECTOR stands for flexible and variable surge protection by Weidmüller, tested according to product standard IEC61643-21. The VARITECTOR series can be used in applications according to IEC 61643-22 / VDE 0845-3 for classes C1, C2, C3 and D1. The VARITECTOR SPC, SSC and MCZ OVP product families optimally combine electrical and mechanical properties. Size and easy handling play an important role. This surge protection is suited for confined spaces in industrical and process automation as well as in building automation applications.
Doplňující informace
Doplňky
(*Všechny ceny jsou bez DPH.)K použití tohoto produktu je zapotřebí toto příslušenství.
