WAGO 734 zásuvkový konektor na kabel 2, rozteč 3.50 mm, 734-102/008-000, 200 ks

Elektrická šestipólová konektorová spojka s detailním pohledem na zajišťovací mechanismus.
Deratizační křivka ukazuje pokles proudového zatížení při vzrůstající okolní teplotě pro pružinovou lištu, vycházející z normy EN 60512-5-2.

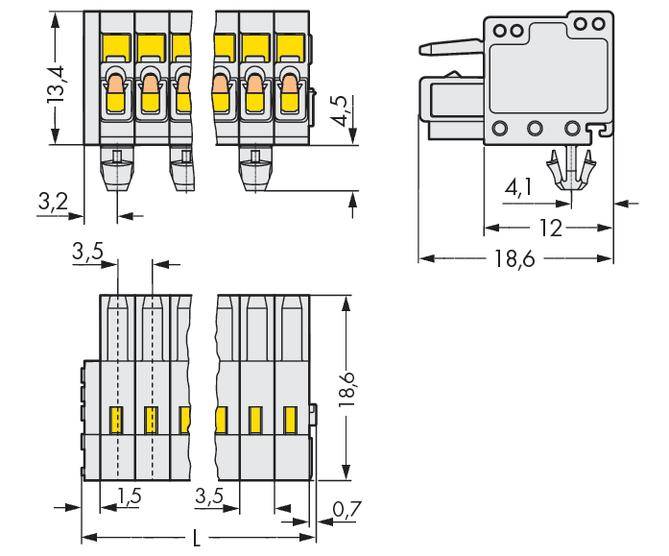

Technický výkres konektoru. Zobrazuje rozměry: výška 13,4 mm, šířka 18,6 mm, hloubka 4,5 mm. Znázorněny kontakty a připojení.
'Otvory pro montáž plechu': Výkres znázorňuje uspořádání otvorů pro 2-pólové a vícepolové montáže včetně rozměrů.
1/4
Kategorie produktu
zásuvkový konektor na kabel
Provedení
zásuvka, rovná
Počet řádků
1
Řada
734
Rastr (rozteč)
3.50 mm
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Pá 27. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet (velikost balení 200 ks)
Celková cena (9 509,00 Kč / kus)
9 509,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Pružinová lišta MCS MIDI

  • Obsah: 200 ks
  • Počet řádků: 1
  • Počet pólů: 2

Technické parametry

Kategorie produktu

zásuvkový konektor na kabel

Provedení

zásuvka, rovná

Počet řádků

1

Typ zapojení konektoru

wire to board

Řada

734

Rastr (rozteč)

3.50 mm

Počet kontaktů v řadě

2

Počet pólů

2

Šířka

18.90 mm

Jmenovitý proud

10 A

Jmenovitý proud - filtr

10 A

Obsah

200 ks

AWG max.

14

AWG min.

28

Délka izolace (max.)

7.00 mm

Rozm.

(d x š x v) 9.20 x 18.90 x 18.60 mm

Připojení

pružinová svorka

Materiál pouzdra

PA 66

Číslo výrobce

734-102/008-000

Průmyslové balení

Ano

Materiál kontaktu

slitina mědi

Finální úprava kontaktu

pocínovaný

Jmenovité napětí

300 V

V

18.60 mm

Délka

9.20 mm

maximální průřez

1.5 mm²

Průřez min

0.08 mm²

Směr zástrčky

vodorovně k DPS

Typ

734-102/008-000

UKCA

bezvýznamný

Ke stažení

List technických údajů

List technických údajů 543337 WAGO 734 zásuvkový konektor na kabel 2, rozteč 3.50 mm, 734-102/008-000, 200 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 543337 WAGO 734 zásuvkový konektor na kabel 2, rozteč 3.50 mm, 734-102/008-000, 200 ks

Popis

Se zajišťovací vložkou, 2pól., rozteč 3,5 mm, ochrana proti chybnému zapojení, kódovatelná, tloušťka plechu 0,6 x 1,2 mm, Ø upevňovacích otvorů 3,5 mm, s montážním adaptérem 209-137 i na nosnou lištu DIN 35.
