WAGO 2140 pinová lišta (standardní) 10, rozteč 3.81 mm, 734-340/018-000, 50 ks

Oranžový elektrický konektor s několika připojovacími možnostmi, zobrazuje vnitřní stranu s kovovými prvky a detail vpravo dole.

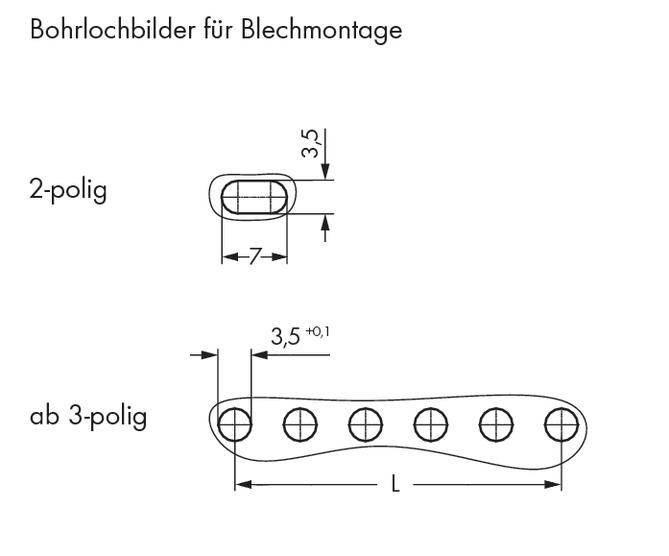

'Otvory pro montáž plechu': Výkres znázorňuje uspořádání otvorů pro 2-pólové a vícepolové montáže včetně rozměrů.
Diagram křivky redukce: Znázorňuje proud v ampérech ve vztahu k okolní teplotě ve stupních Celsia pro různé počty pólů.

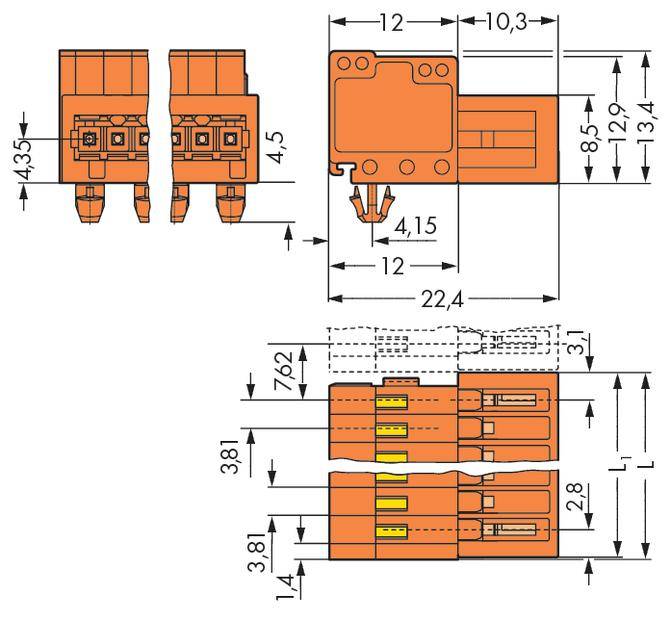

Technický výkres konektoru s rozměry. Výška 12, šířka 10,3, hloubka 22,4 mm, délka pinu 4,35 mm.
1/4
Kategorie produktu
pinová lišta (standardní)
Provedení
zástrčka, rovná
Počet řádků
1
Řada
2140
Rastr (rozteč)
3.81 mm
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Po 30. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet (velikost balení 50 ks)
Celková cena (9 665,00 Kč / kus)
9 665,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Kolíková lišta

  • Obsah: 50 ks
  • Počet řádků: 1
  • Počet pólů: 10

Technické parametry

  • Jmenovité rázové napětí: 2,5 kV
Kategorie produktu

pinová lišta (standardní)

Provedení

zástrčka, rovná

Počet řádků

1

Typ zapojení konektoru

wire to board

Řada

2140

Rastr (rozteč)

3.81 mm

Počet kontaktů v řadě

10

Počet pólů

10

Šířka

40.19 mm

Kolíkový tvar

čtvercový

Jmenovitý proud

10 A

Jmenovitý proud - filtr

10 A

Obsah

50 ks

AWG max.

14

AWG min.

28

Rozm.

(d x š x v) 22.3 x 40.19 x 17.9 mm

Připojení

pružinová svorka

Materiál pouzdra

polyamid

Číslo výrobce

734-340/018-000

Barva

oranžová

Průmyslové balení

Ano

Izolační materiál

polyamid

Materiál kontaktu

elektrolytická měď

Kontaktní povrch tiskové strany

pocínovaný

Finální úprava kontaktu

pocínovaný

Jmenovité napětí

160 V

V

17.9 mm

Délka

22.3 mm

maximální průřez

1.50 mm²

Průřez min

0.08 mm²

Směr zástrčky

vodorovně k DPS

Max. teplota

+100 °C

Min. teplota

-60 °C

Typ

734-340/018-000

Ke stažení

List technických údajů

List technických údajů 544009 WAGO 2140 pinová lišta (standardní) 10, rozteč 3.81 mm, 734-340/018-000, 50 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 544009 WAGO 2140 pinová lišta (standardní) 10, rozteč 3.81 mm, 734-340/018-000, 50 ks

Popis

Se zajišťovací vložkou, 10 pólů, rozteč 3,81 mm / 0,15 palce, s montážním adaptérem 209-137 i na TS 35, s ochranou proti nesprávnému zapojení, tloušťka plechu 0,6 x 1,2 mm, Ø upevňovacích otvorů 3,5 mm.
