Name: WAGO 2091 konektor do DPS 6, rozteč 3.50 mm, 2091-1526/020-000, 100 ks
Brand: WAGO
SKU: 656637
Availability: BackOrder

Technický výkres elektrického konektoru s rozměry v milimetrech, boční a horní pohledy s podrobnými rozměry.

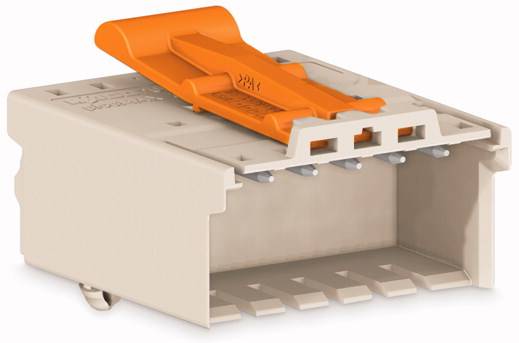

Bílá elektrická připojovací svorka s pěti svorkami a oranžovými pákami, která se používá pro připojení kabelů.

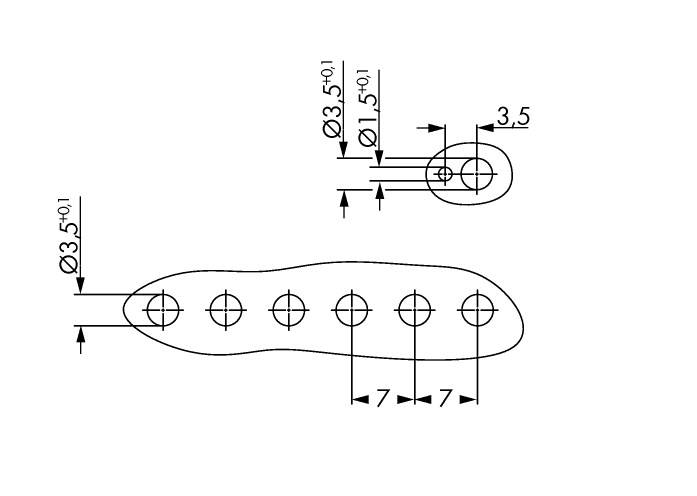

Technický výkres desky s pěti otvory, všechny ve vzdálenosti 7 mm. Dva z nich s kótami průměru a vzdáleností.

1/3

Kategorie produktu

konektor do DPS

Provedení

zástrčka, vestavná úhlová

Počet řádků

Řada

2091

Rastr (rozteč)

3.50 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 30. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 100 ks)

Celková cena (145,09 Kč / kus)

14 509,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Konektorový systém PicoMAX®

Obsah: 100 ks
Počet řádků: 1
Počet pólů: 6

Technické parametry

Kategorie produktu: konektor do DPS

Provedení: zástrčka, vestavná úhlová

Počet řádků: 1

Typ zapojení konektoru: wire to board

Řada: 2091

Vlastnosti: s uchopovací ploškou
se západkovými nosy

Rastr (rozteč): 3.50 mm

Počet kontaktů v řadě: 6

Počet pólů: 6

Šířka: 28.00 mm

Jmenovitý proud: 10 A

Jmenovitý proud - filtr: 10 A

Obsah: 100 ks

AWG max.: 14

AWG min.: 24

Délka izolace (max.): 9.00 mm

Rozm.: (d x š x v) 20.40 x 28.00 x 23.00 mm

Připojení: do DPS

Materiál pouzdra: polyftalamid (PPA GF)

Číslo výrobce: 2091-1526/020-000

Barva: světle šedá

Průmyslové balení: Ano

Materiál kontaktu: elektrolytická měď

Kontaktní povrch tiskové strany: pocínovaný

Finální úprava kontaktu: pocínovaný

Jmenovité napětí: 160 V

V: 23.00 mm

Délka: 20.40 mm

maximální průřez: 1.5 mm²

Průřez min: 0.2 mm²

Směr zástrčky: vodorovně k DPS

Typ: 2091-1526/020-000

: Grey

: 3.5

: 15.9 mm

: 28 mm

: 160 V

: 6

: -60-100 °C

: V0

: NE

: Spring clamp connection

: Spring clamp connection

: NE

: 0.2-1.5 mm²

: 0.25-0.75 mm²

: 0.2-1.5 mm²

: 0.2-1.5 mm²

: Thermoplastic

: 10 A

: NE

UKCA: bezvýznamný
