Name: VOLTCRAFT MSB-501 sada měřicích kabelů lamelová zástrčka 4 mm lamelová zástrčka 4 mm 2.00 m 12 ks
Brand: VOLTCRAFT
SKU: 2150546
Availability: InStock

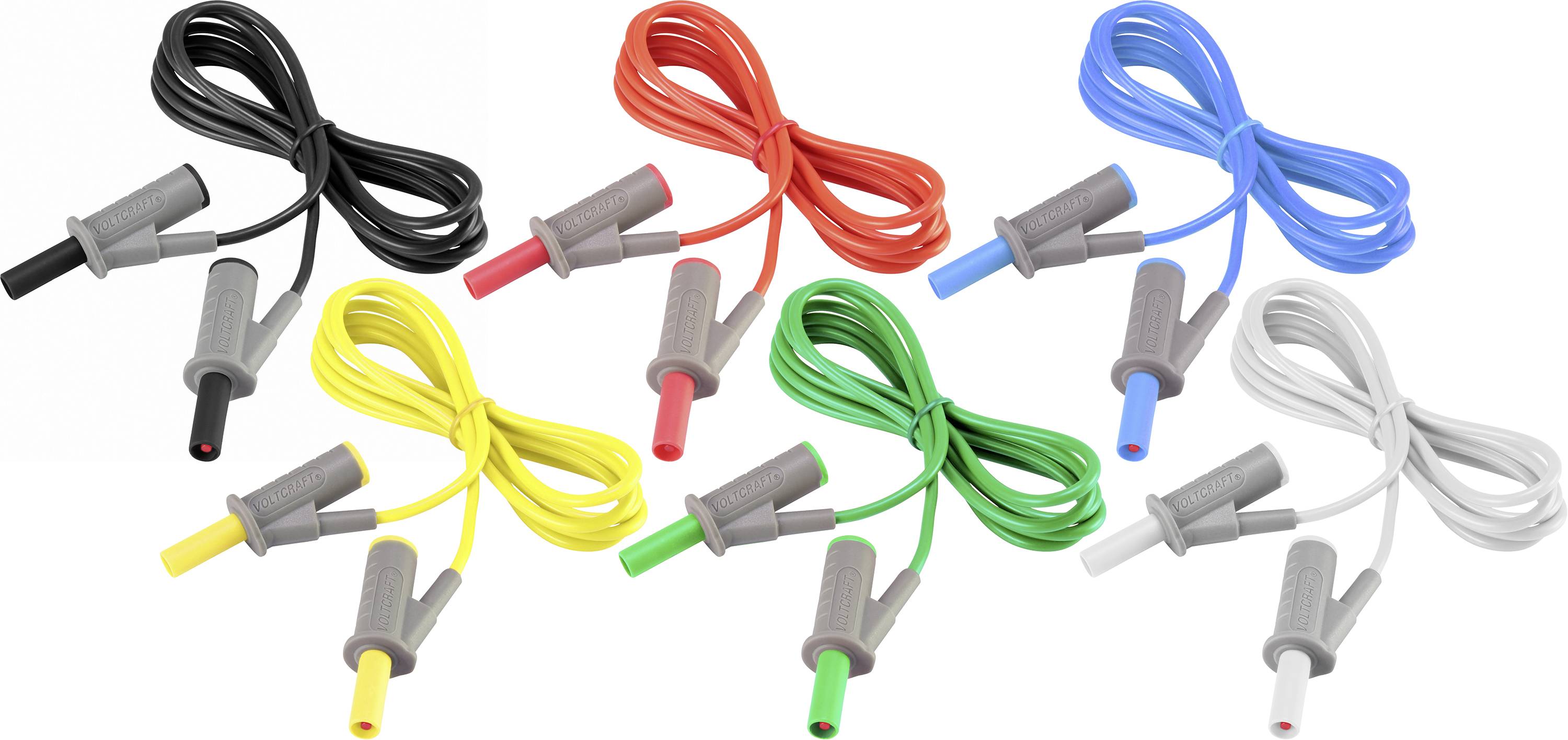

Různé elektrické testovací kabely s krokosvorkami v barvách černá, červená, modrá, žlutá, zelená a bílá na bílém pozadí.

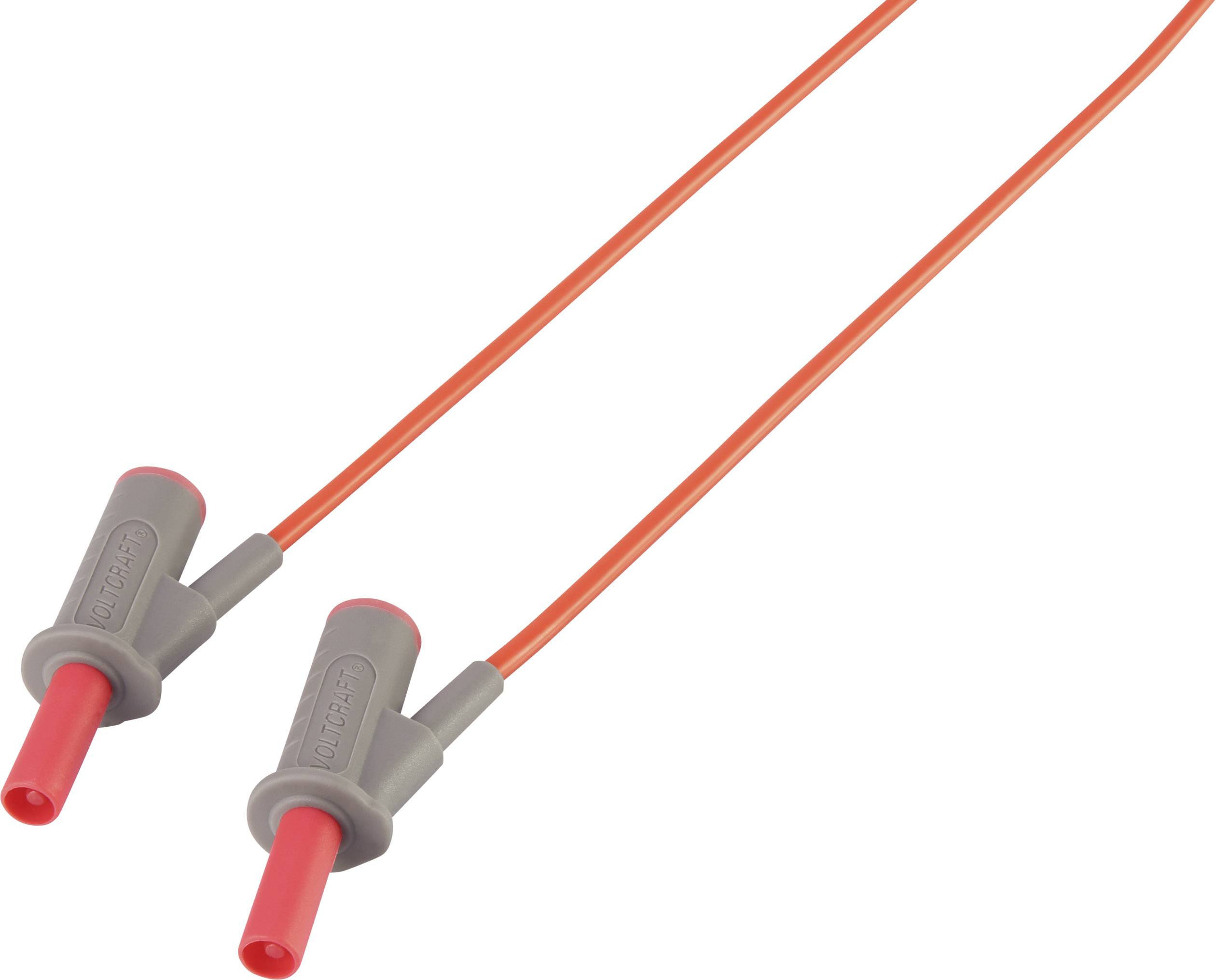

Dva červené měřicí vodiče s šedými izolovanými koncovkami. Jsou umístěny paralelně a vedou diagonálně v obraze.

Dva šedé konektory s modrými koncovkami jsou propojeny modrým kabelem.

Používá se digitální multimetr. Jedna ruka drží měřicí vedení a připojuje je k přístroji. Měří napětí a proud.

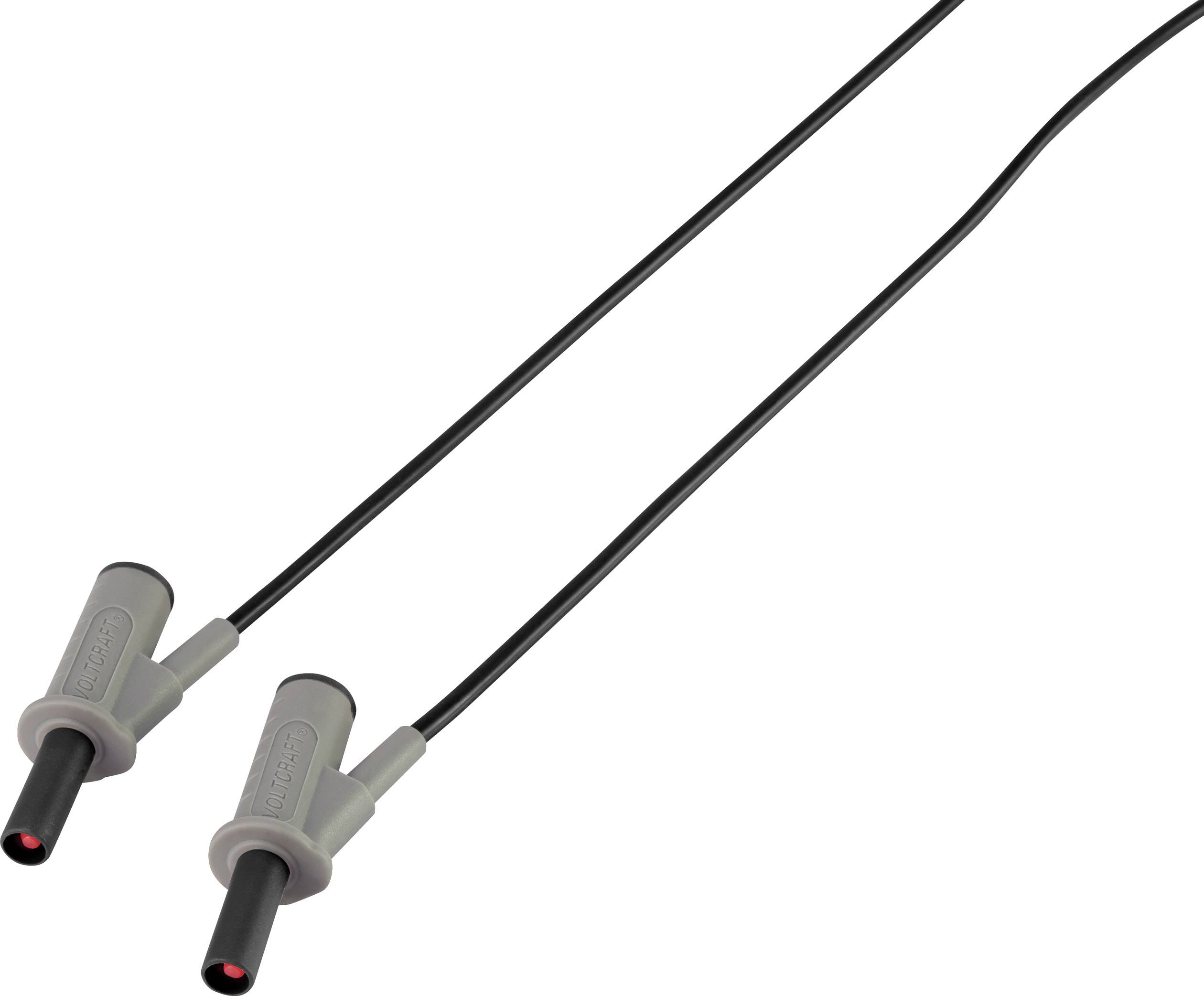

Dva černé kabely s plastovými konektory na koncích, vhodné pro elektrické připojení nebo testovací zařízení.

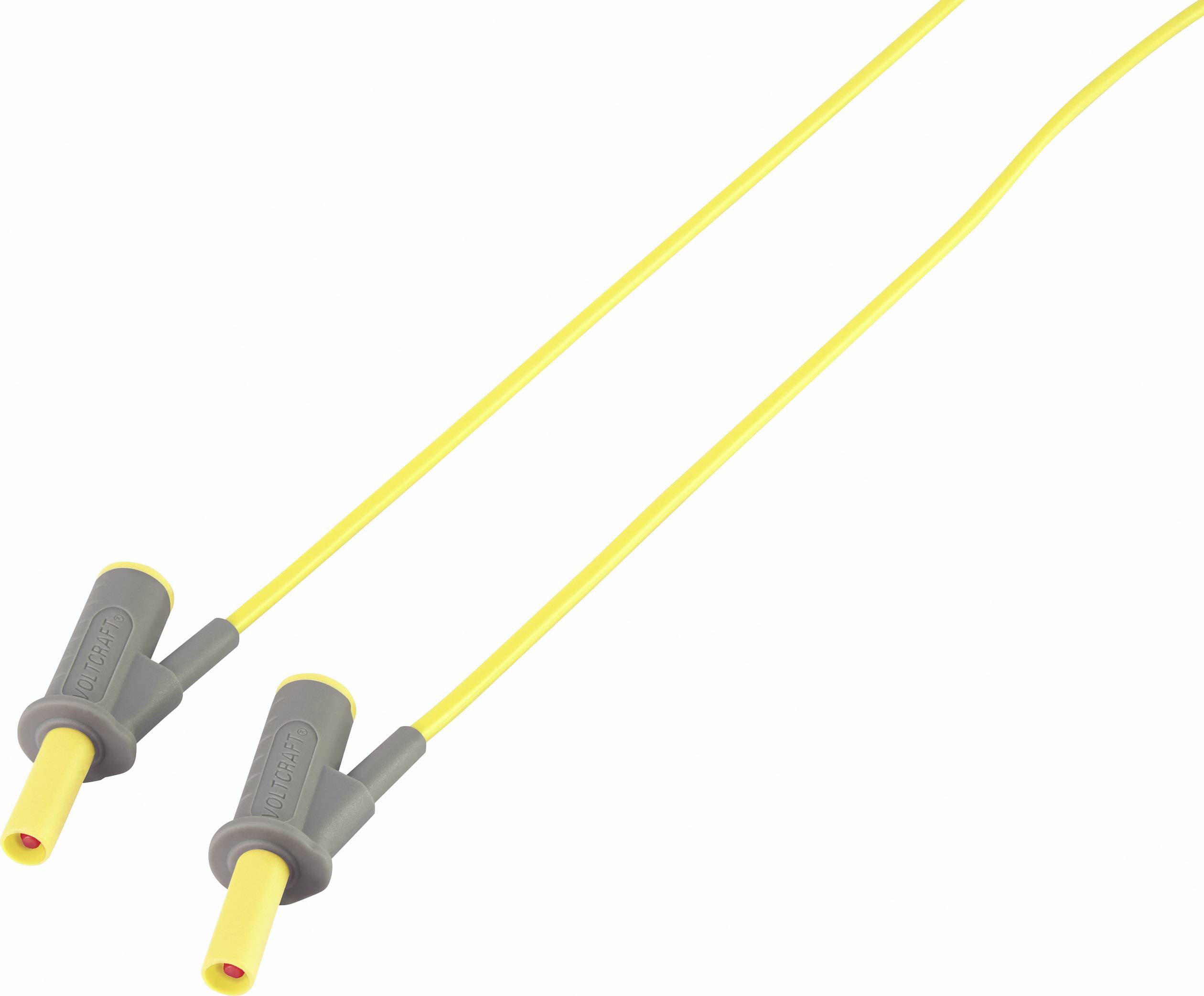

Dva žluté kabely se šedými konektory, které jsou pravděpodobně určeny pro elektrické připojení nebo sběr dat.

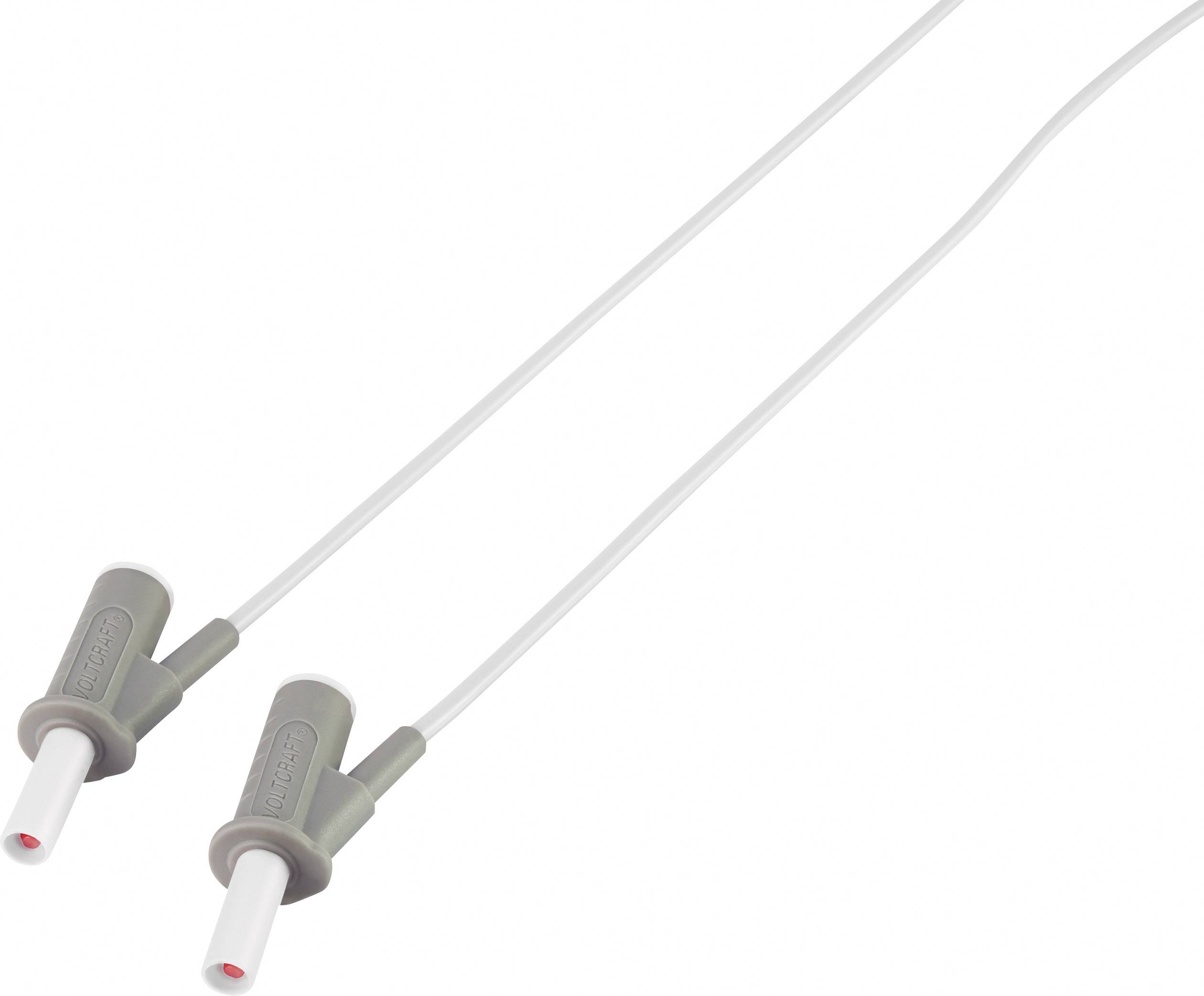

Dva šedé a bílé senzory s dlouhými kabely, které mohou být použity v lékařských nebo technických aplikacích.

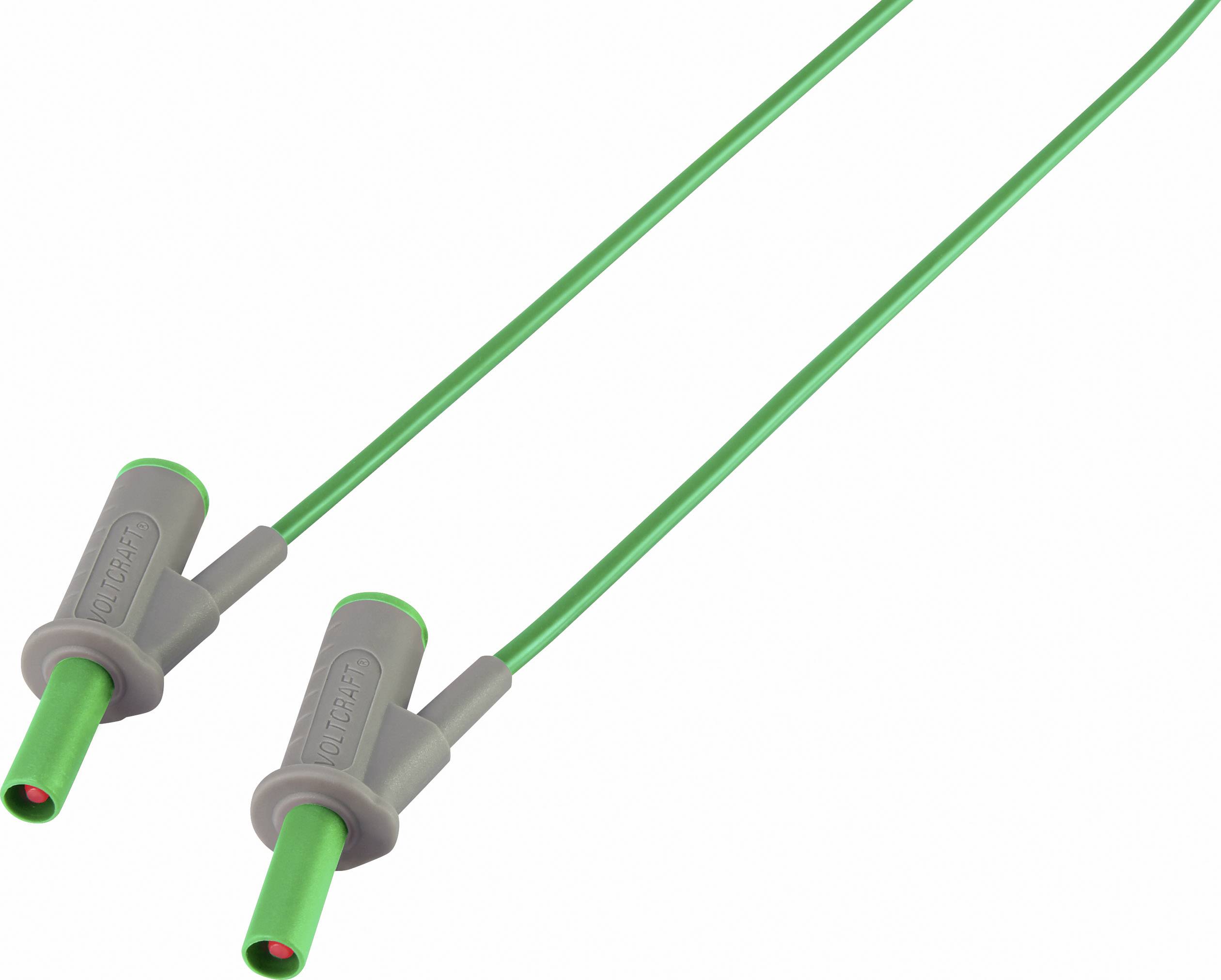

Dva zelené měřicí vodiče s šedými konektory, vhodné pro elektrické propojení a měření v laboratořích nebo dílnách.

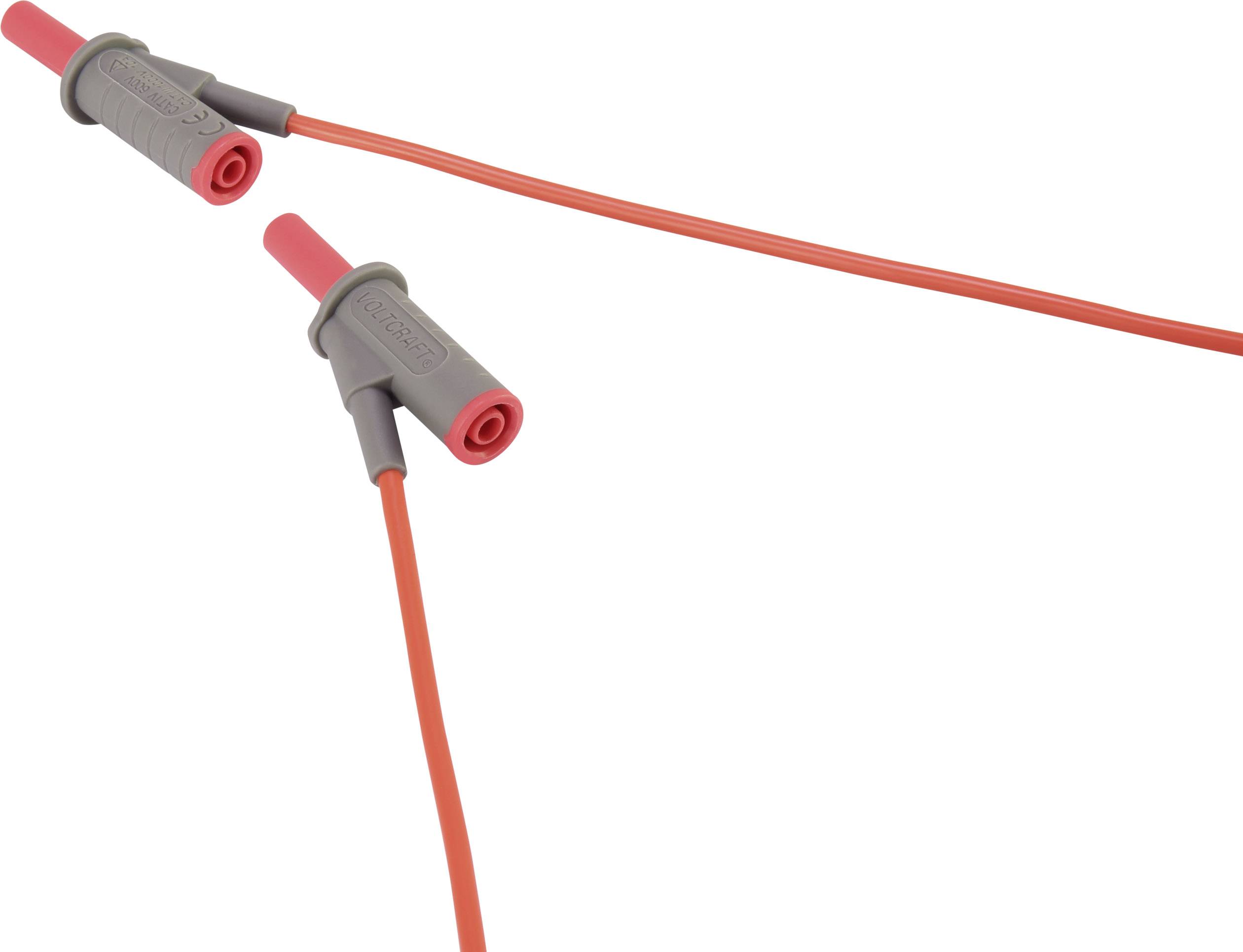

Dva červené měřicí vodiče s šedými konektory. Slouží k měření elektrického napětí nebo proudu.

Jedna ruka drží červený měřicí kabel, který je připojen k digitálnímu multimetru. Multimetr měří elektrické napětí a proudy.

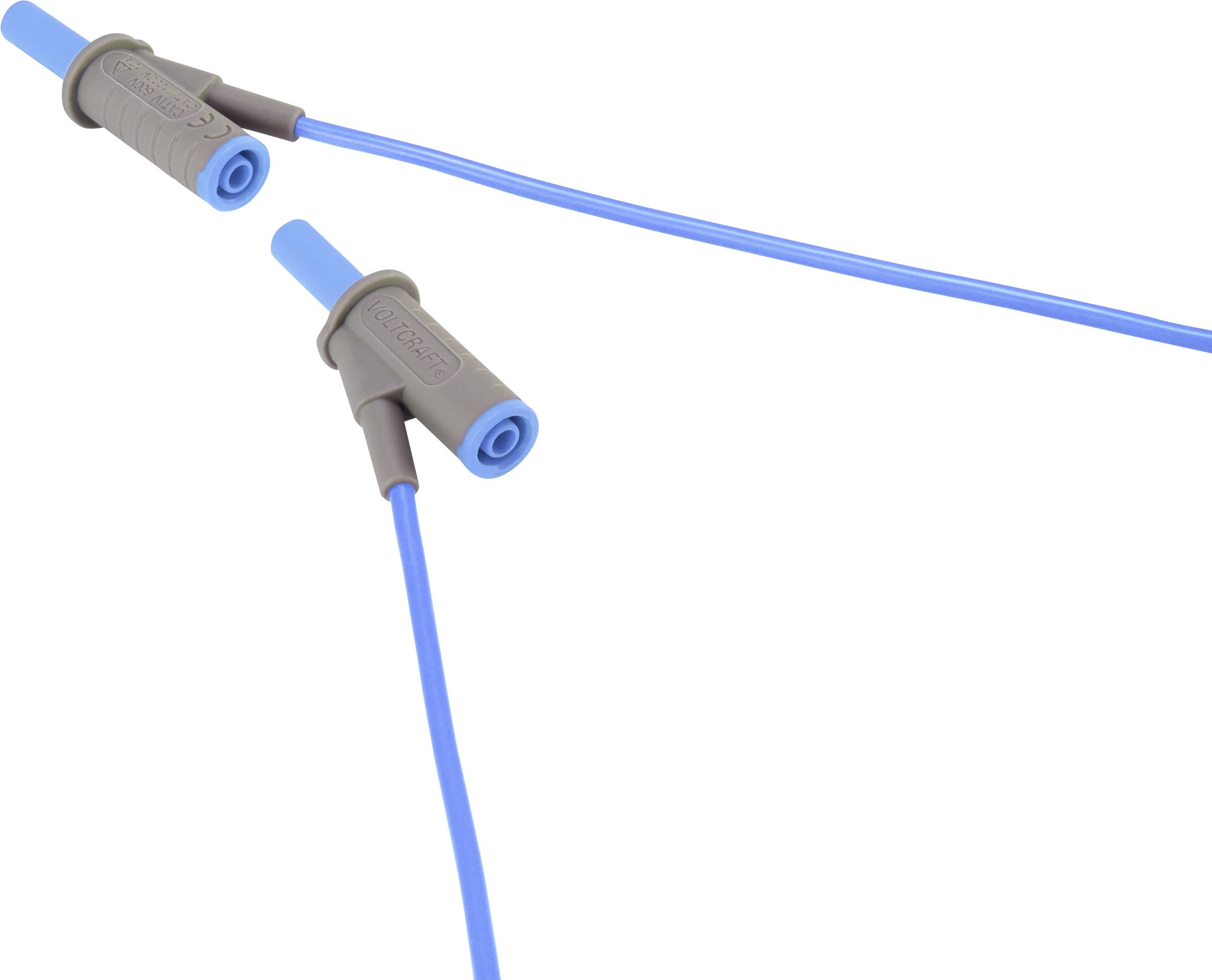

Dva modré kabely se zástrčkami na obou koncích. Jeden vede téměř svisle, druhý diagonálně; obě zástrčky jsou šedo-modré.

Digitální multimetr se používá k testování elektrického spojení. Jedna ruka drží zkušební sondu na přístroji.

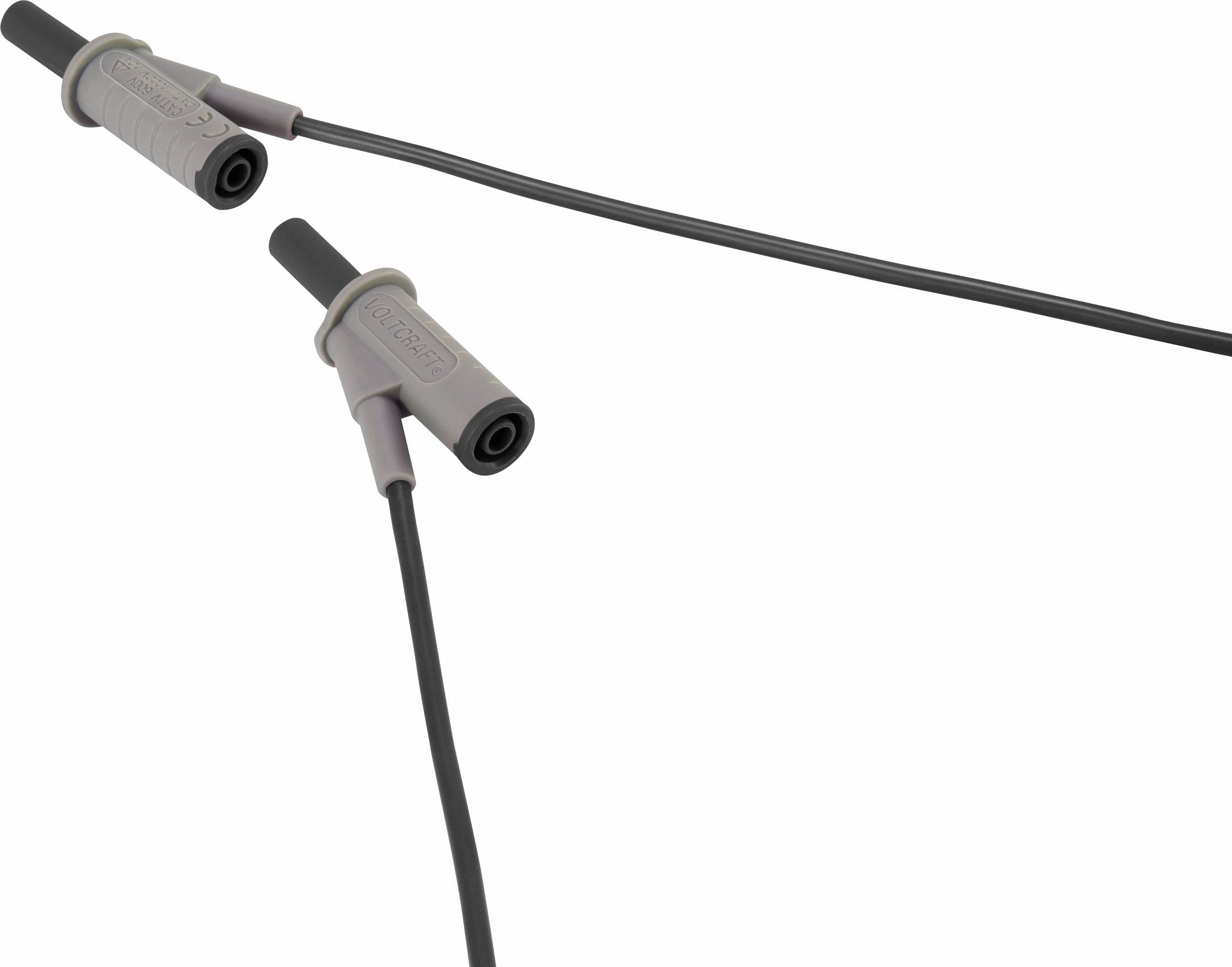

Dva šedé kabely se zásuvkami na bílém pozadí, pravděpodobně určené pro elektronická zařízení nebo testovací vybavení.

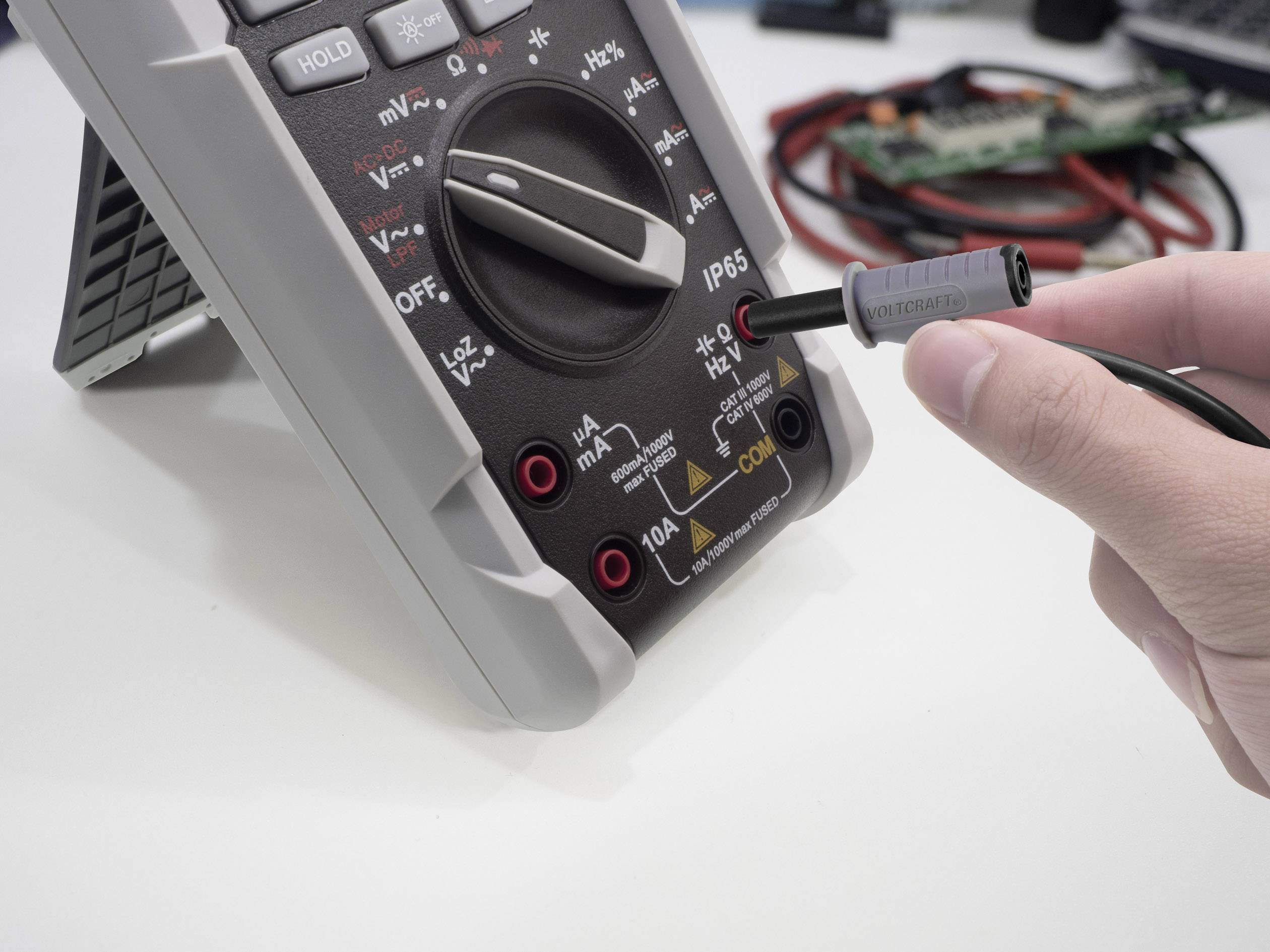

Multimetr se používá pro měření. Ruka zasunuje měřicí kabel do přípojky. V pozadí jsou vidět dílenské přístroje.

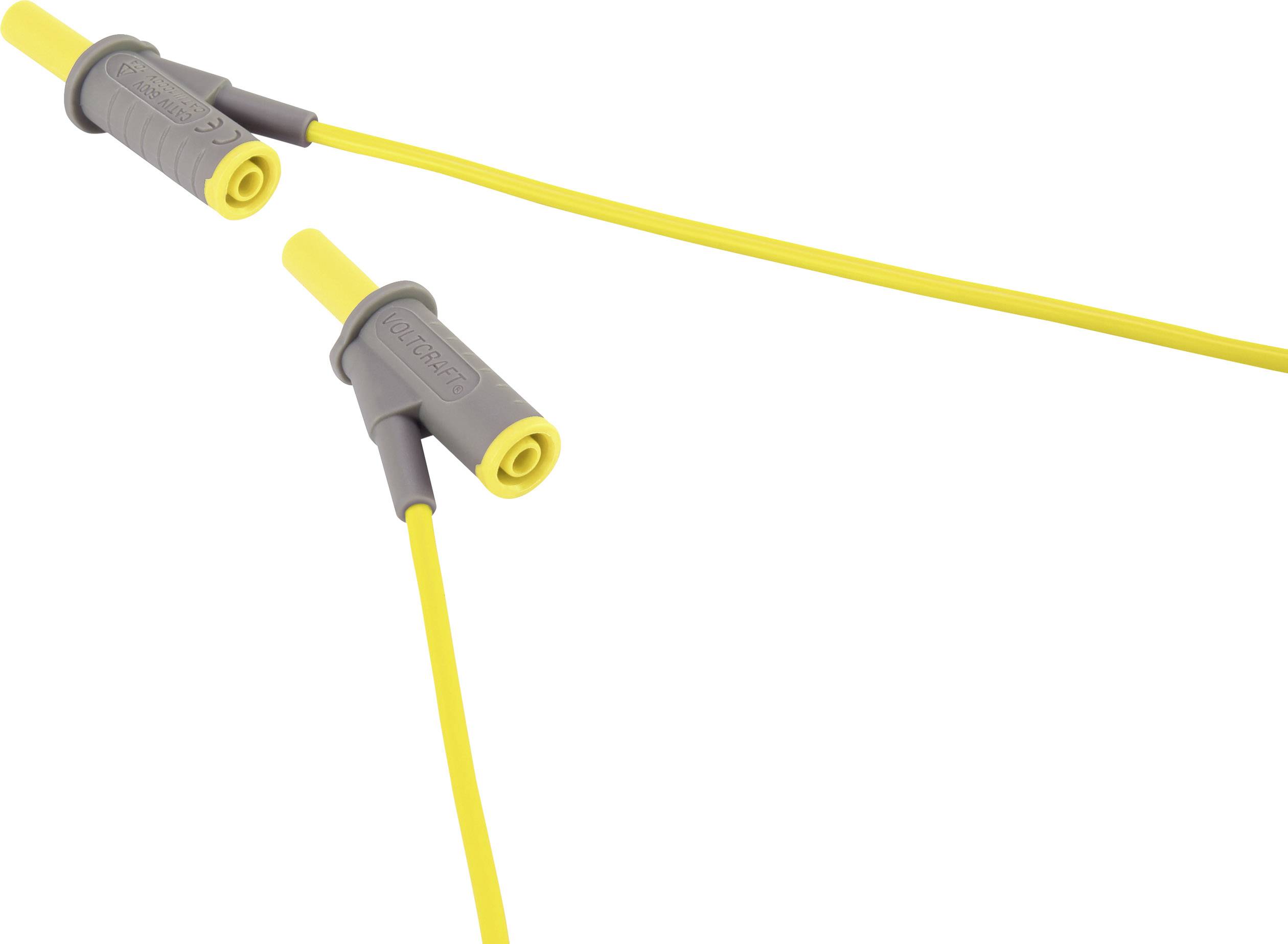

Žluté měřicí kabely se šedými konektory, oddělené na bílém pozadí. Přípojky pro elektrické měřicí přístroje.

Digitální měření multimetrem: Jedna ruka drží žlutý měřicí kabel v sekci pro měření napětí a odporu multimetru.

Kabel se dvěma šedými konektory na bílém pozadí, které jsou propojeny. Primárně určeno pro technické nebo elektronické aplikace.

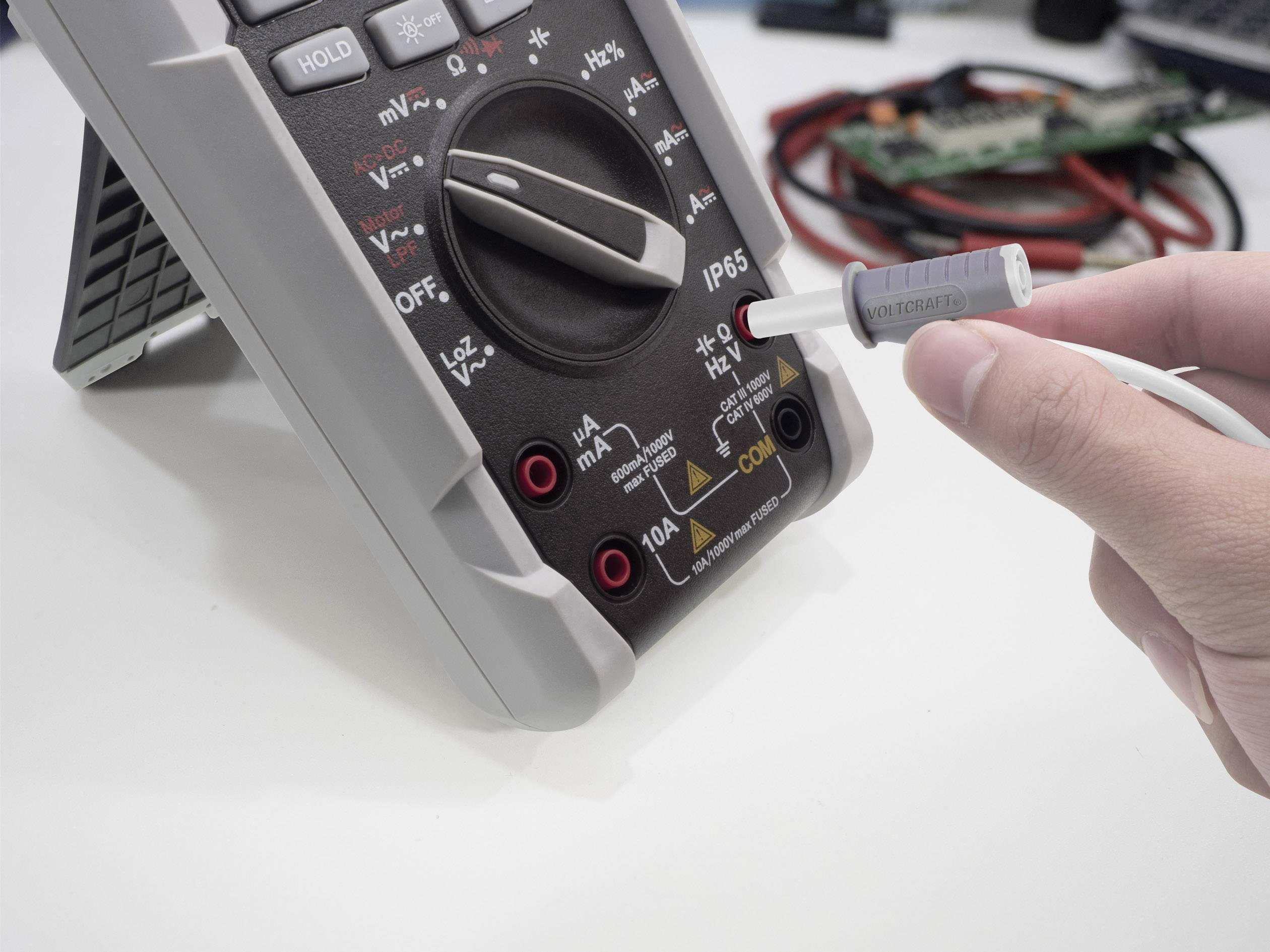

Jedna ruka drží měřicí vedení a zasunuje jej do multimetru pro měření napětí. Přístroj je nastaven na měření stejnosměrného napětí.

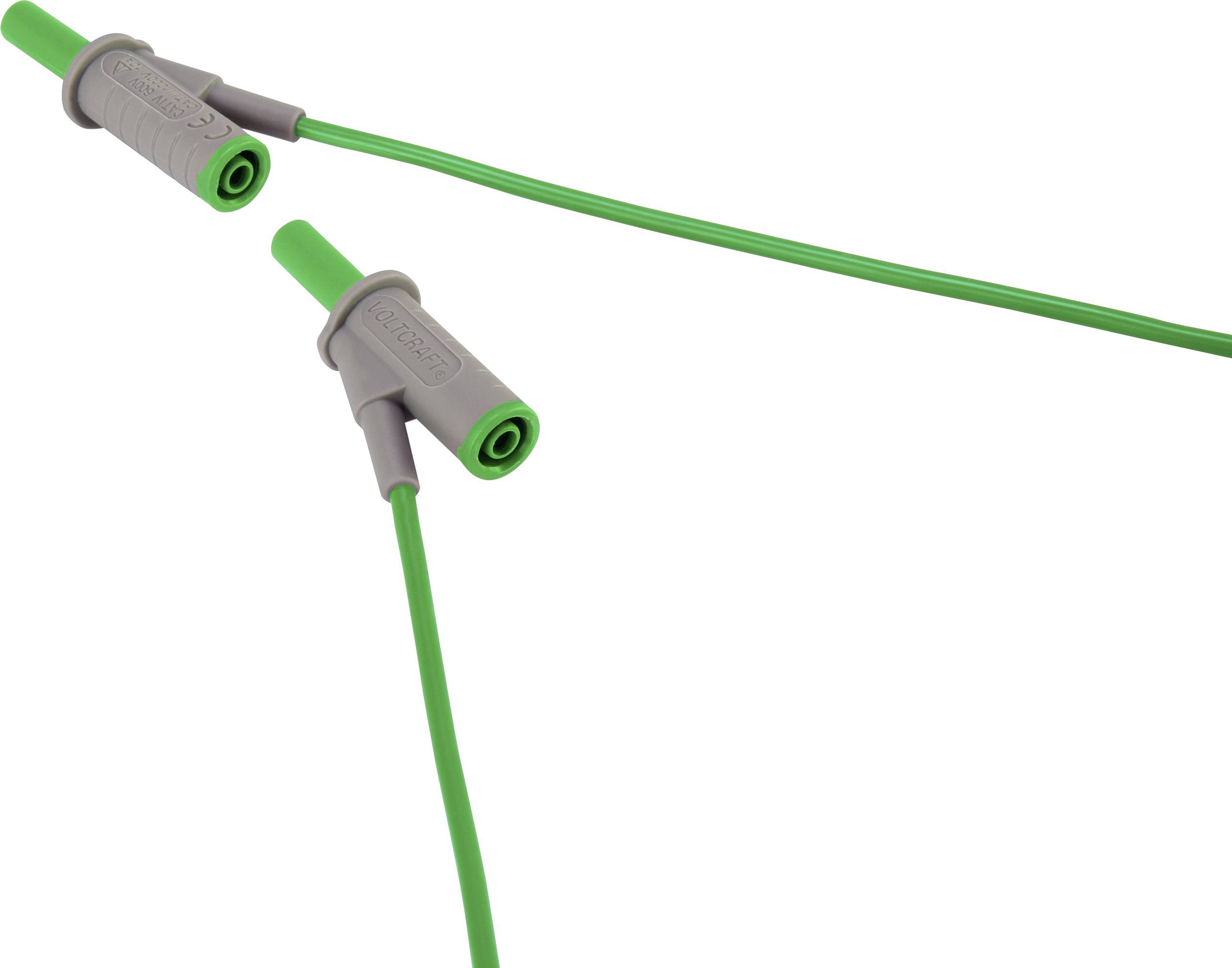

Dva šedé konektory se zelenými kabely na bílém pozadí, propojené T-spojkou.

Multimetr je používán rukou. Zelená sonda je připojena ke konektoru multimetru. V pozadí jsou viditelné kabely.

1/20

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Okamžité doručení: Čt 5. 11.

38 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 12 ks)

Celková cena (3 679,00 Kč / kus)

3 679,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Velmi flexibilní měřící kabely MSB-501 Sada 2,0 m 1000 V, 600 V10 A

Stohovatelný
Velmi flexibilní
Žáruvzdorná silikonová izolace
Izolace kabelu s indikátorem opotřebení
6 x 2 měřicí kabely v barvách černá, červená, modrá, žlutá, zelená a bílá

Dodatečné informace:

Technické parametry

Kategorie produktu: sada měřicích kabelů

Připojení typu A: lamelová zástrčka 4 mm

Připojení typu A: lamelová zástrčka 4 mm

Délka kabelu: 2.00 m

Speciální konektor: stohovatelná

Materiál: silikon

Jmenovité napětí: 1000 V
600 V

Jmenovitý proud: 10 A

Jmenovitý proud - filtr: 10 A

Materiál kontaktu: poniklovaná

Kategorie měření: CAT III
CAT IV

Typ: MSB-501

Dodržování předpisů a certifikace

Certified by EU Garan

Ke stažení

List technických údajů

List technických údajů 2150546 VOLTCRAFT MSB-501 sada měřicích kabelů lamelová zástrčka 4 mm lamelová zástrčka 4 mm 2.00 m 12 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2150546 VOLTCRAFT MSB-501 sada měřicích kabelů lamelová zástrčka 4 mm lamelová zástrčka 4 mm 2.00 m 12 ks

Záruční podmínky

Záruční podmínky 2150546 VOLTCRAFT MSB-501 sada měřicích kabelů lamelová zástrčka 4 mm lamelová zástrčka 4 mm 2.00 m 12 ks

Popis

Bezpečnostní měřicí kabel Voltcraft MSB-501 je optimalizován pro elektrické spoje a pro měření v laboratořích a v řemeslném sektoru. Jmenovitý proud činí 10 A a jmenovité napětí 1000 V při střídavém proudu (AC) a 1000 V při stejnosměrném proudu (DC). Podle kategorie měření CAT IV je jmenovité napětí 600 V AC a 1000 V DC.

Velmi flexibilní
použitá materiál kabelu je mimořádně flexibilní. Na rozdíl od levnějších a tužších materiálů je u kabelu Voltcraft MSB-501 téměř nemožné, aby se zamotal.

Zvýšená pevnost v tahu
obzvláště neroztržitelná Kunststoffasern zvyšují pevnost v tahu a zvyšují životnost.

Odolný vůči vysokým teplotám
měřicí kabel se silikonovým izoluje a odolné proti horku poškozením, které při práci s horkých páječka.

Pro vaši bezpečnost
měřicí kabel je dvoubarevný dvojitě izolovaná. Při poškození první izolační vrstvy se objeví bílá vrstva izolace. Tento indikátor opotřebení spolehlivě ukáže, kdy už je kabel opotřebený. Z bezpečnostních důvodů by poškozené měřicí kabely měly být okamžitě vyměněny.

Bezpečný kontakt
tvrdých-poniklovaný povrch 4mm bezpečnostní jehněčí elle zástrčka vysoký počet cyklů zapojení.
