VOLTCRAFT MSB-300 sada měřicích kabelů lamelová zástrčka 4 mm silikon 0.50 m 12 ks

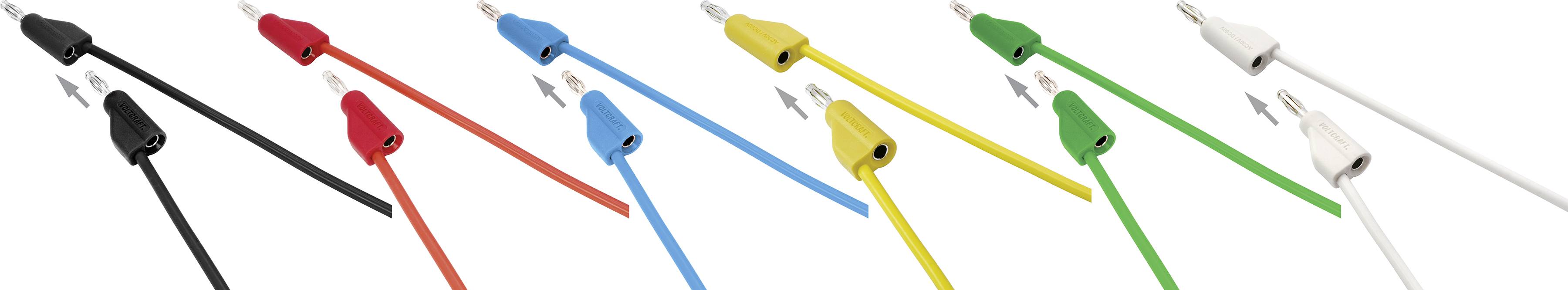

Zvukové kabely v různých barvách: černá, červená, modrá, žlutá, zelená a bílá, vždy s konektorem a zásuvkou, uspořádané v řadě.

Dva černé kabely s plastovými konektory; šipka ukazuje, jak mají být zástrčky propojeny.

Dva černé banánové konektory s dlouhými kabely, které se používají pro elektrické připojení.

Černé banánové zástrčky s připojovacími kabely, dva kusy. Vhodné pro elektrická připojení a testy.

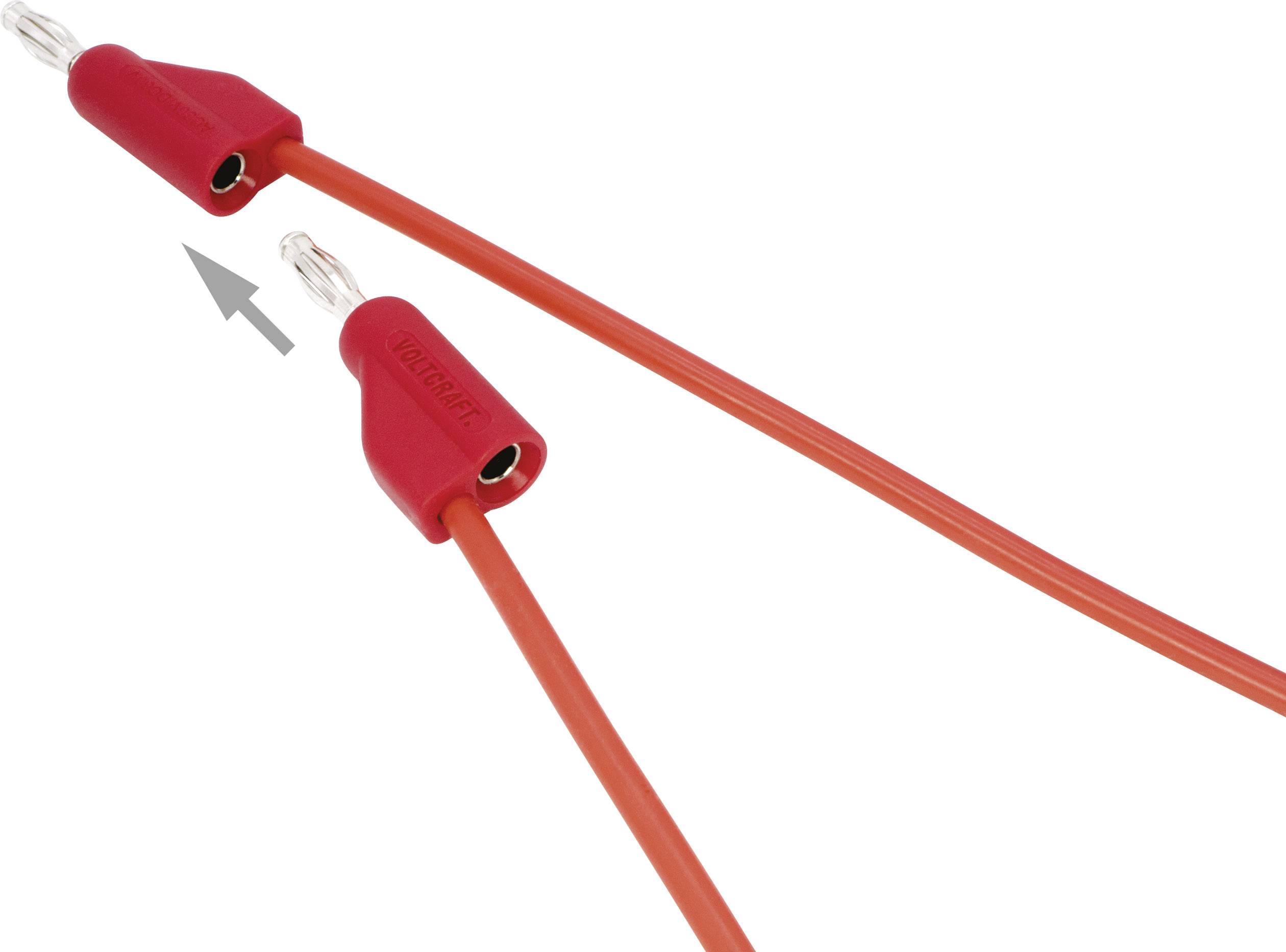

Dva červené banánkové konektory se spojují s kovovým hrotem. Jsou součástí elektrického kabelu a slouží k přenosu elektrického proudu.

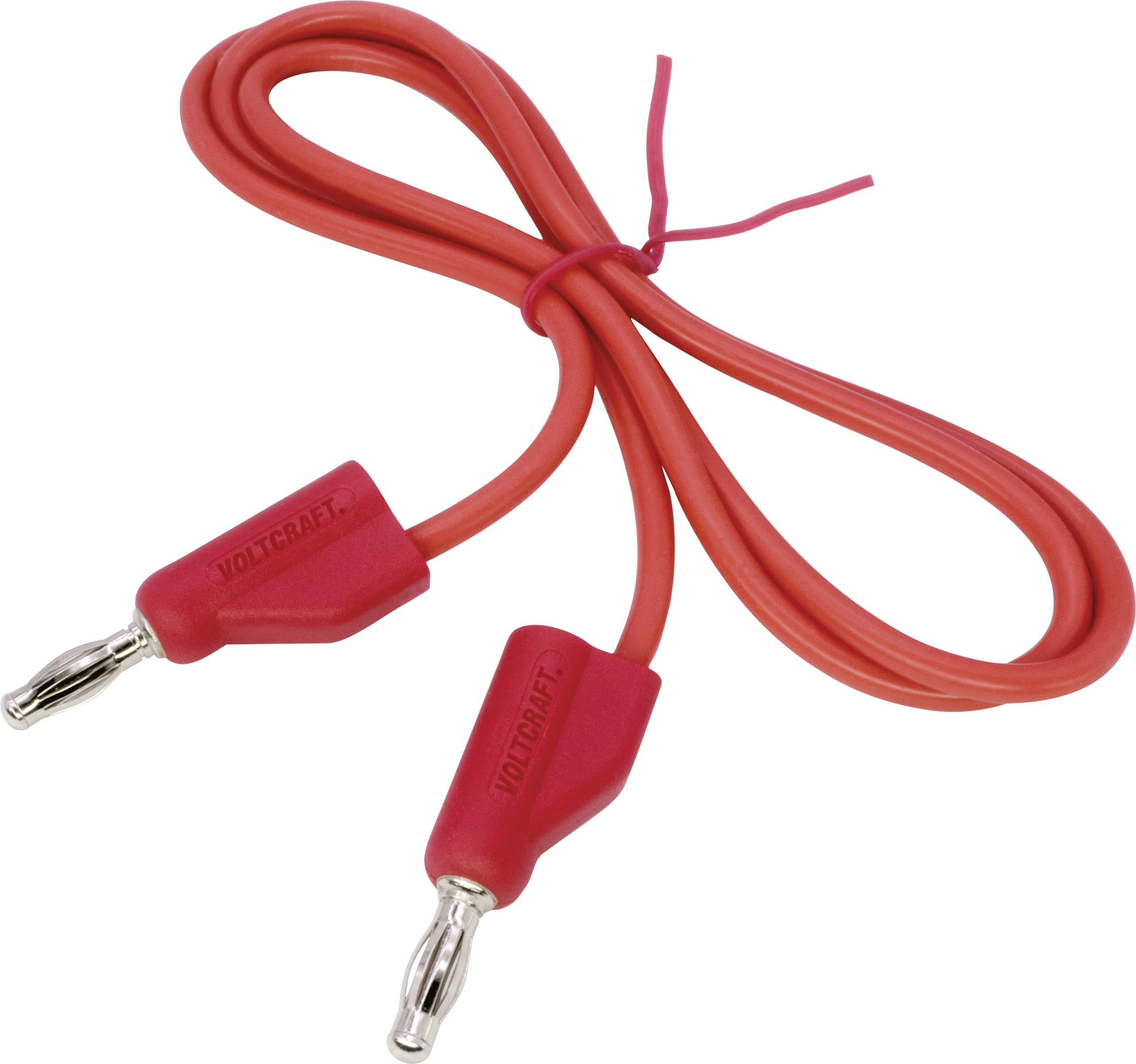

Červený propojovací kabel s banánkovými konektory na obou koncích, vhodný pro elektronické aplikace nebo laboratorní použití.

Dva modré elektrické konektory držené blízko sebe. Šipka ukazuje na konektory, aby znázornila jejich propojení.

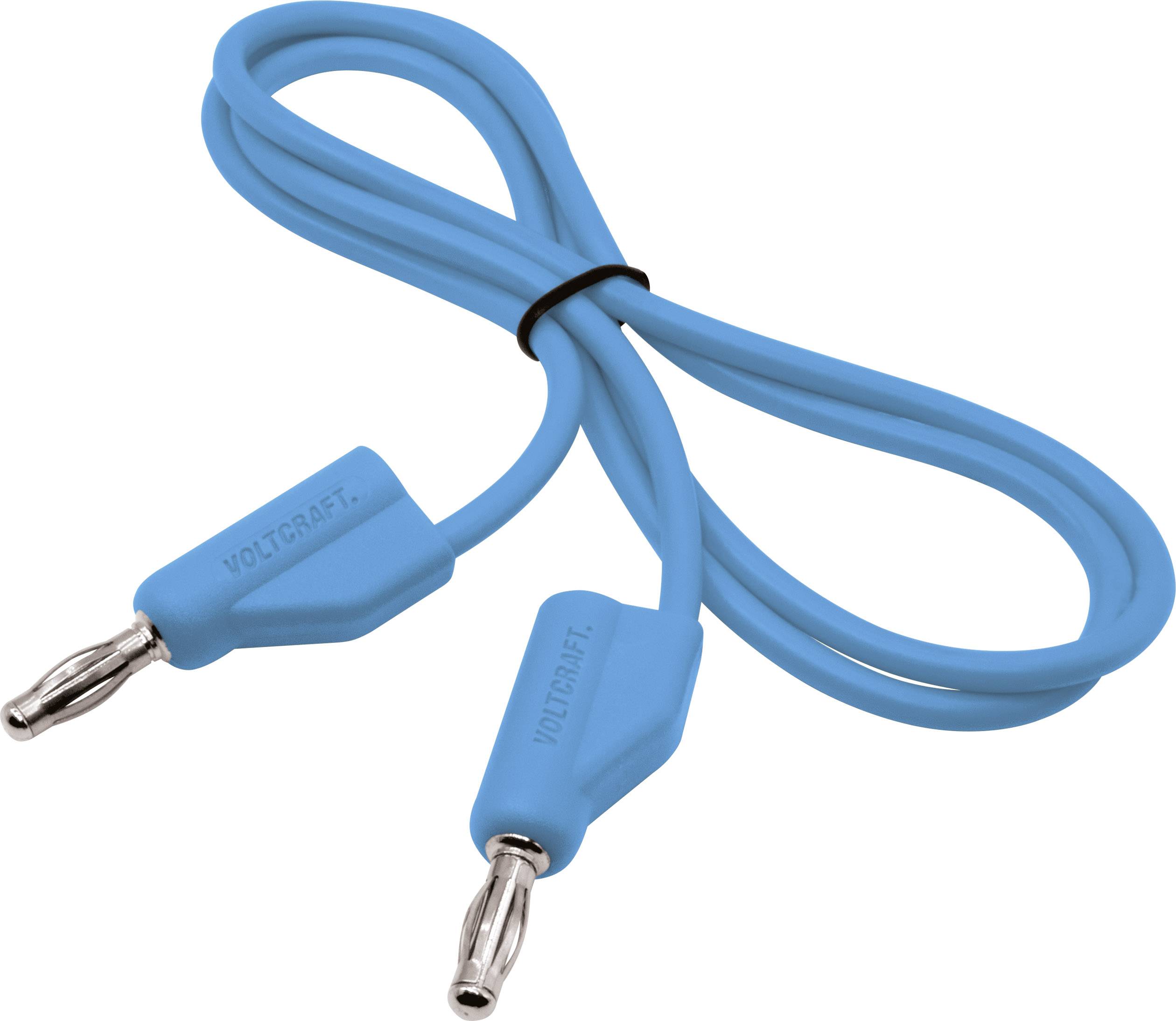

Modrý propojovací kabel s kovovými konektory na obou koncích, označený nápisem 'Voltcraft', je stočen do smyčky.

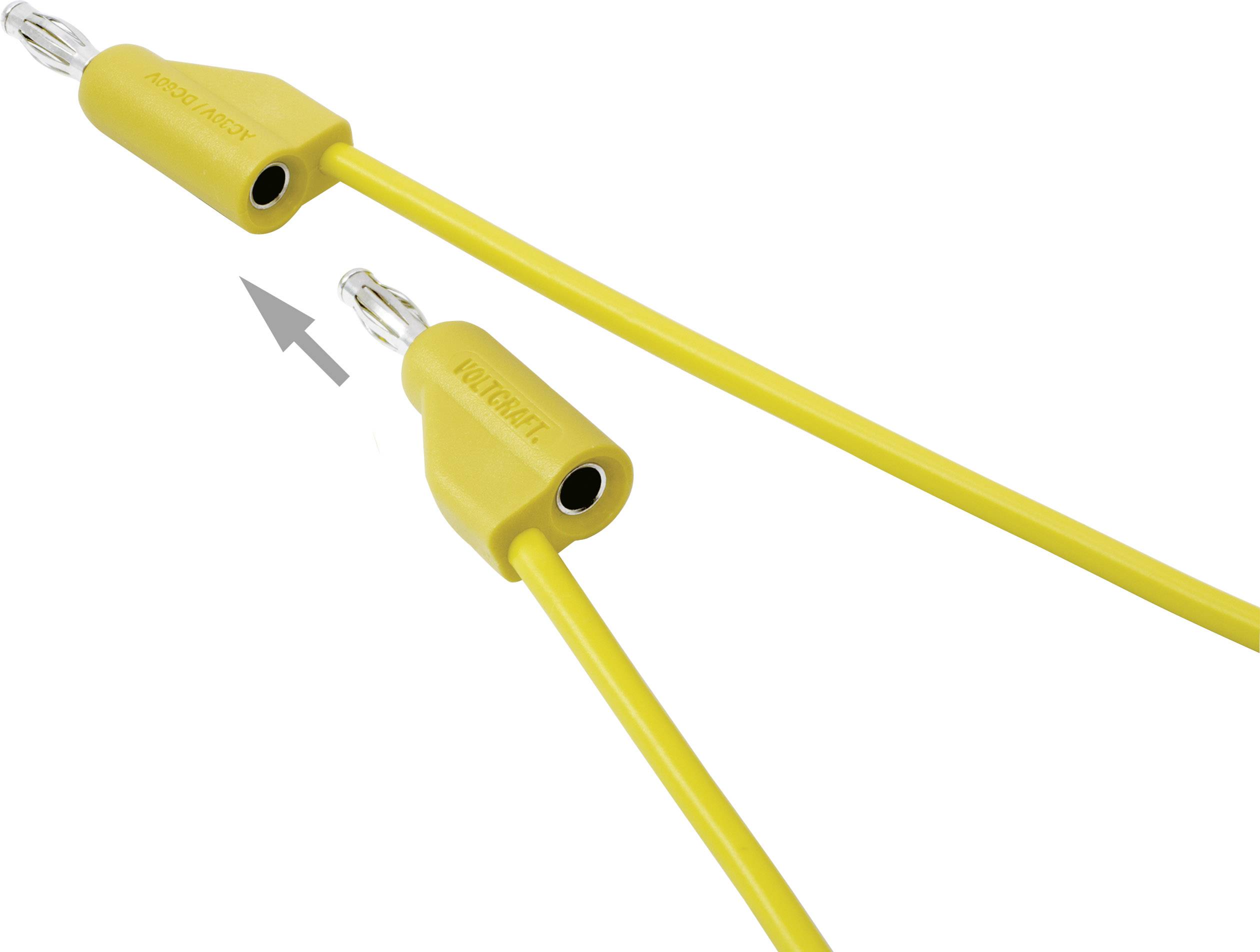

Dva žluté kabely s kovovými konektory; horní kabel zasunuje konektor do spodního, znázorněno šedou šipkou.

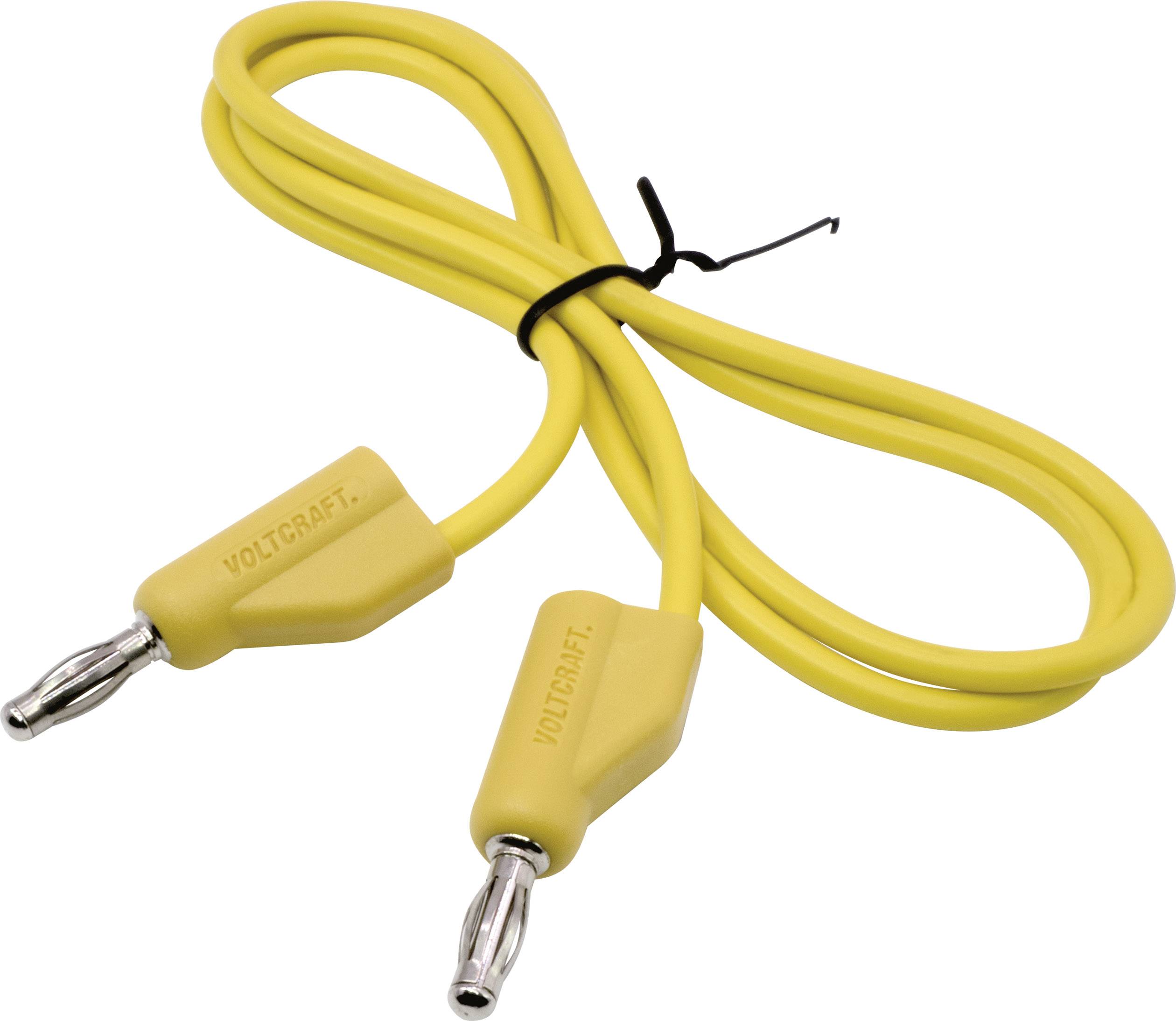

Žlutý kabel se dvěma zástrčkami na koncích, na nichž je napsáno 'Voltcraft'.

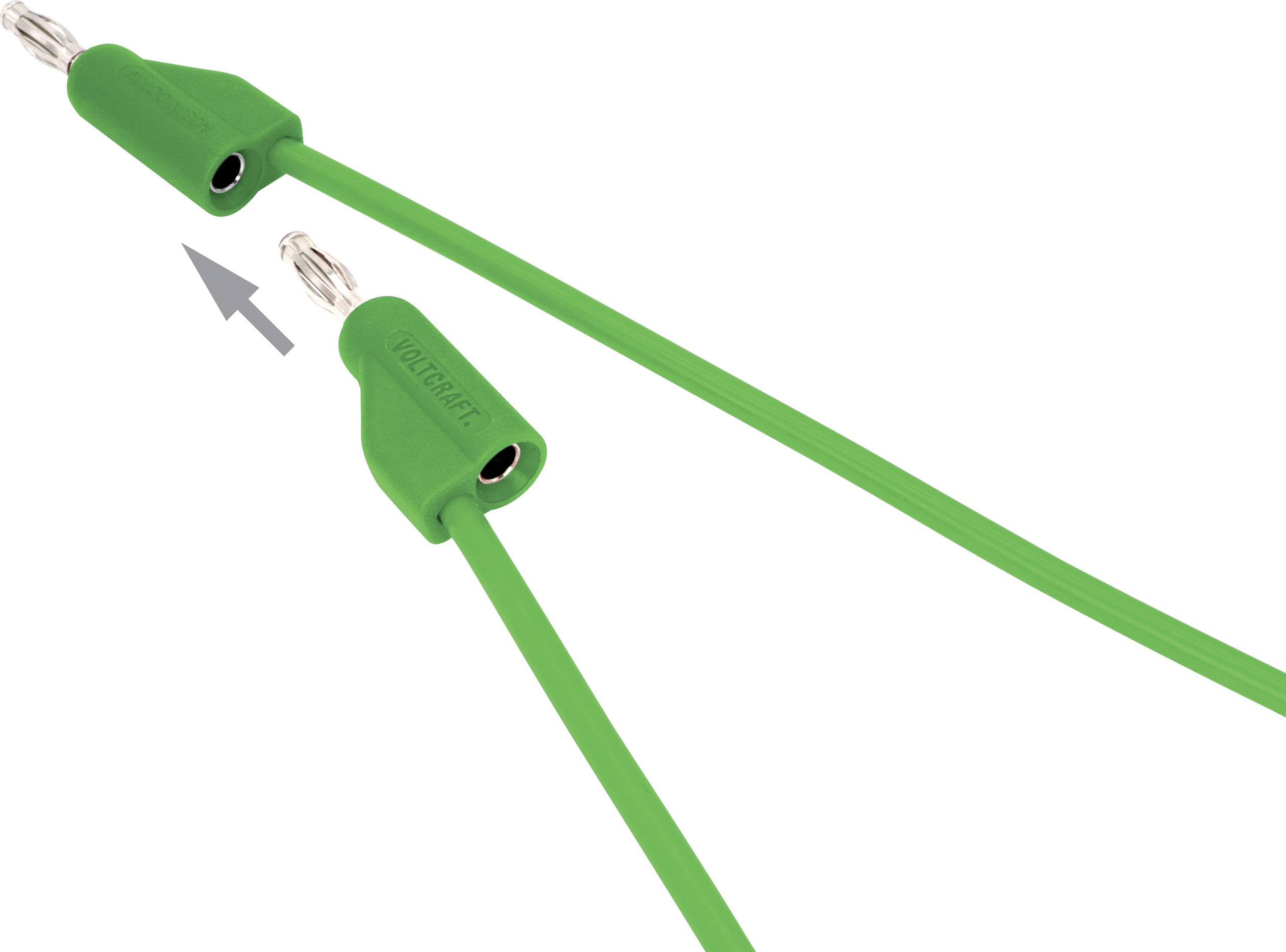

Dva zelené kabely se zástrčkami. Jedna zástrčka má otvor, do kterého se zasune kovový kolík druhého kabelu.

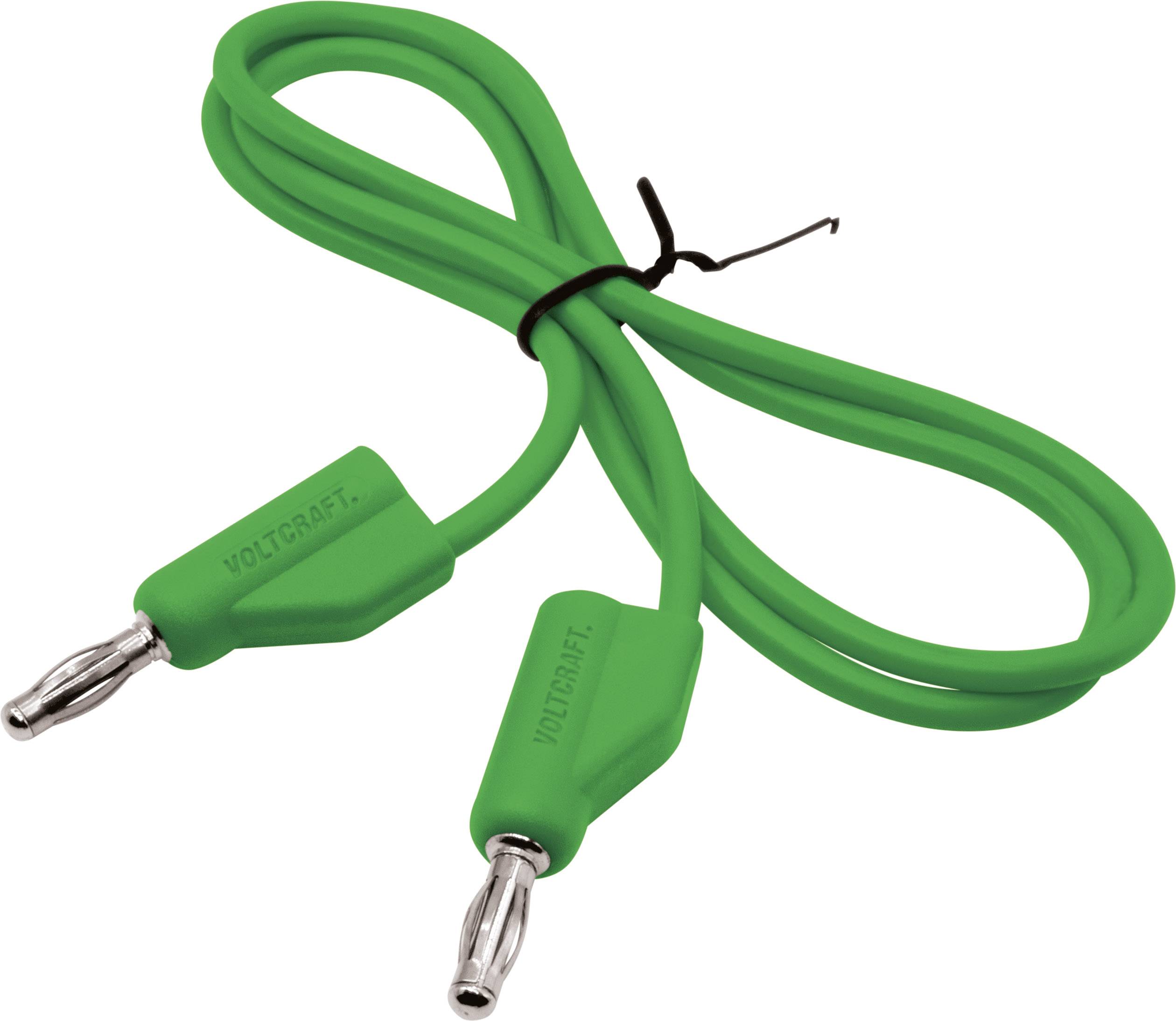

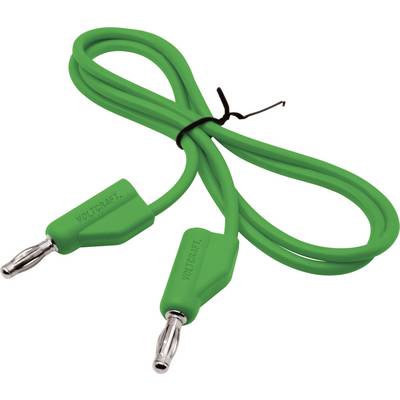

Zelený banánový kabel se dvěma zástrčkami, použitelný pro elektronické připojení.

Dva audiokabely jsou propojeny. Jeden kabel je označen jako 'Audio Input', druhý jako 'Napájecí kabel'.

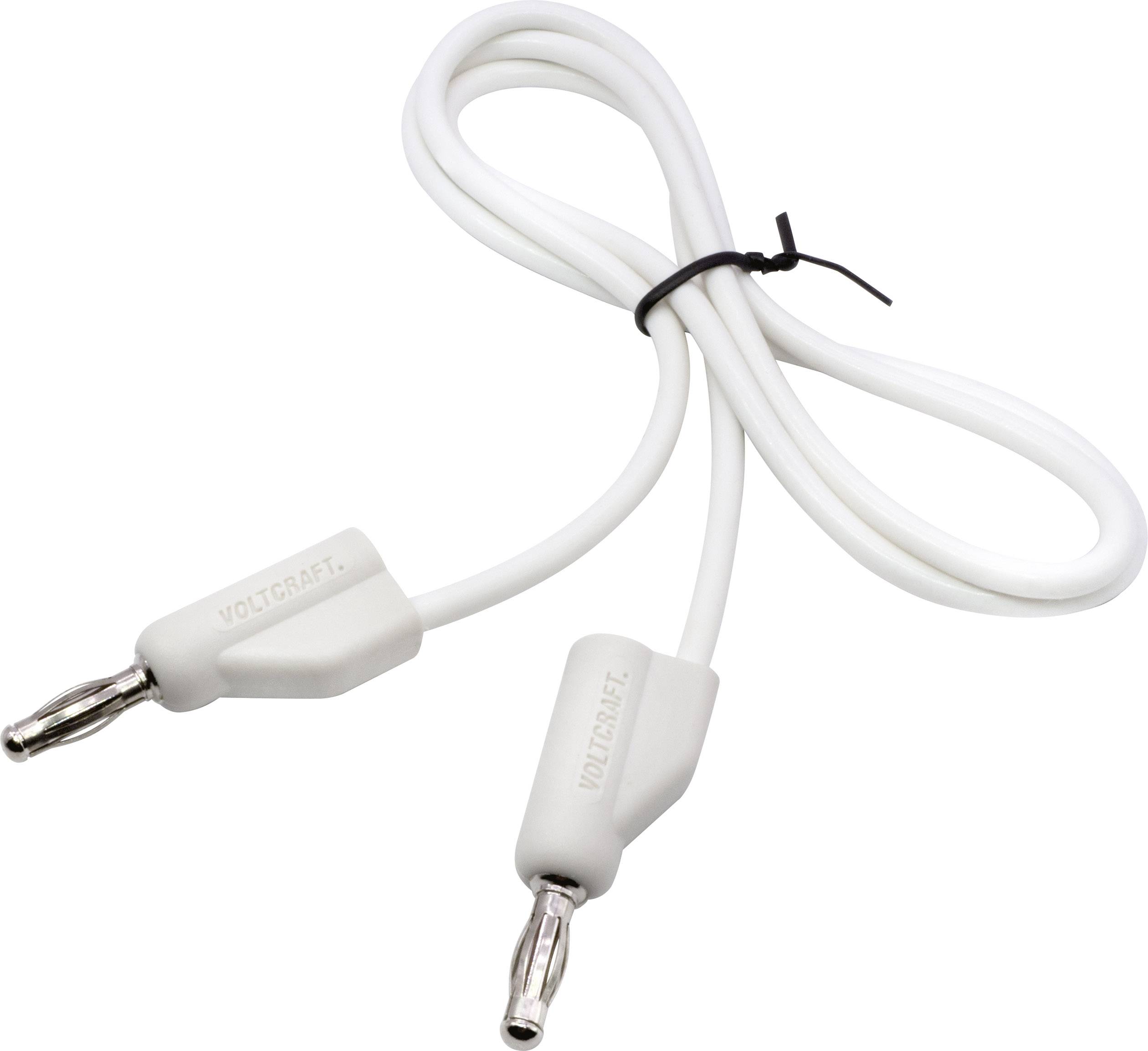

Bílý kabel s dvěma kovovými konektory na koncích, na nichž je napsáno 'VOLTCRAFT'. Kabel je volně stočený.

Dva černé kabely s jednou zástrčkou a jednou zásuvkou. Šipka ukazuje na možnost připojení mezi oběma konci.

Osoba nastavuje laboratorní napájecí zdroj Voltcraft, model VLP-2403 PRO, s displeji pro napětí a proud.

Elektronické napájecí zdroje s displejem zobrazujícím '11,9 V' a '0,00 A'. Ruka drží měřicí sondu, kterou má připojit ke vstupu A.

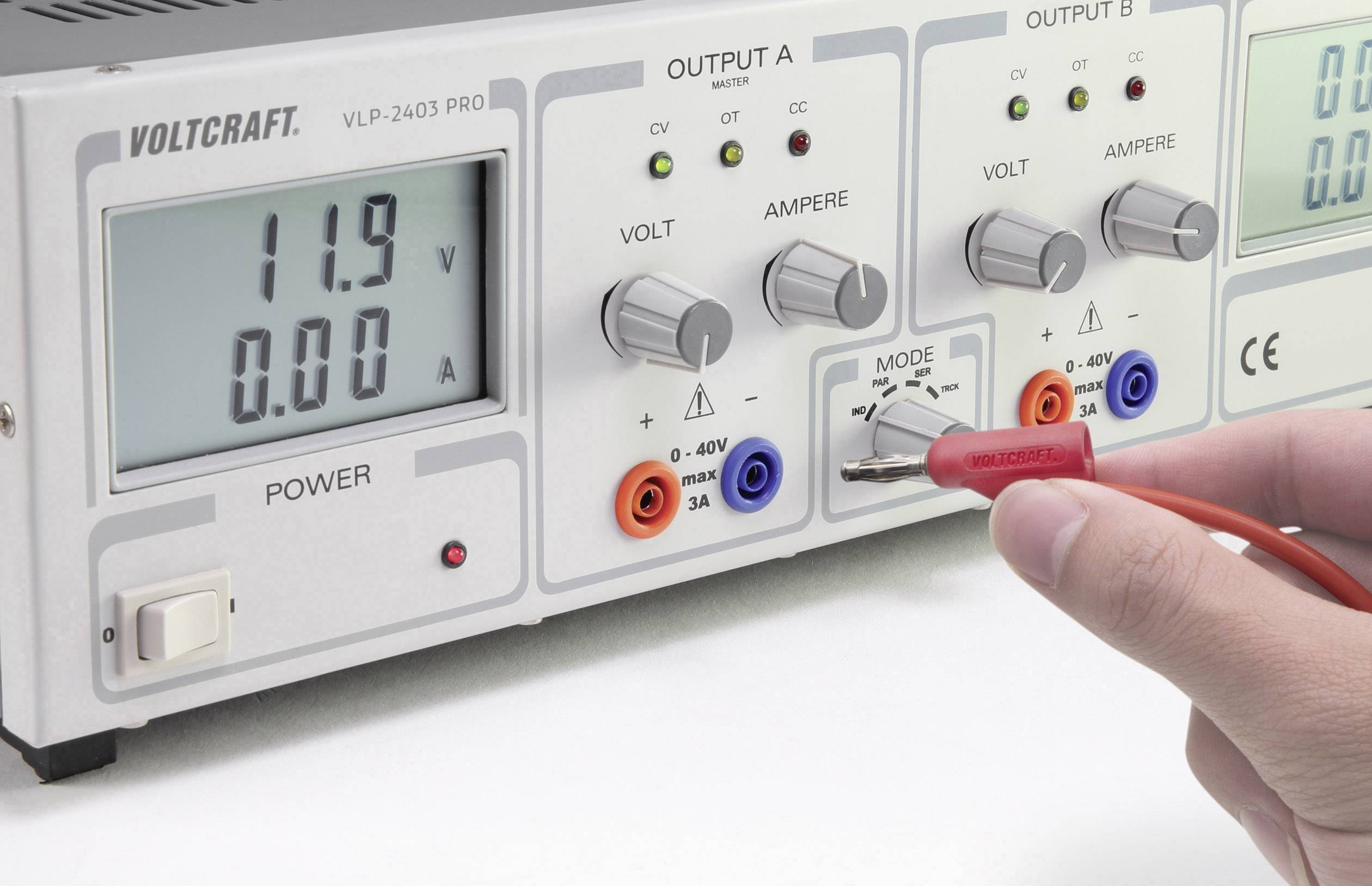

Měřicí přístroj s digitálním displejem ukazuje 11,9 V a 0,00 A. Ovládací tlačítka pro napětí, proud a režim. Ruka drží měřicí sondu u výstupu.

1/19

Dodatečné informace:

Datasheety: (PDF)

Okamžité doručení: Po 21. 9.

81 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 12 ks)

Celková cena (1 210,74 Kč / kus)

1 210,74 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Velmi flexibilní měřící kabely MSB-300 Sada 0,50 m 30 V/AC, 60 V/DC10 A

Stohovatelný
Velmi flexibilní
Žáruvzdorná silikonová izolace
Izolace kabelu s indikátorem opotřebení
6 x 2 měřicí kabely v barvách černá, červená, modrá, žlutá, zelená a bílá

Technické parametry

Kategorie produktu: sada měřicích kabelů

Připojení typu A: lamelová zástrčka 4 mm

Připojení typu A: lamelová zástrčka 4 mm

Délka kabelu: 0.50 m

Speciální konektor: flexibilní
stohovatelná
izolovaná

Materiál: silikon

Průřez vodiče: 0.85 mm²

Jmenovité napětí: 30 V/AC
60 V/DC

Jmenovitý proud: 10 A

Jmenovitý proud - filtr: 10 A

Typ: MSB-300

Ke stažení

List technických údajů

List technických údajů 2150461 VOLTCRAFT MSB-300 sada měřicích kabelů lamelová zástrčka 4 mm silikon 0.50 m 12 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2150461 VOLTCRAFT MSB-300 sada měřicích kabelů lamelová zástrčka 4 mm silikon 0.50 m 12 ks

Záruční podmínky

Záruční podmínky 2150461 VOLTCRAFT MSB-300 sada měřicích kabelů lamelová zástrčka 4 mm silikon 0.50 m 12 ks

Popis

Měřicí kabel Voltcraft MSB-300 je optimalizovaný pro elektrické spoje a pro nízkonapěťové měření v laboratořích a v řemeslném sektoru. Jmenovitý proud činí 10 A a jmenovité napětí 30 V při střídavém proudu (AC) a 60 V při stejnosměrném proudu (DC).

Velmi flexibilní
použitá materiál kabelu je mimořádně flexibilní. Na rozdíl od levnějších a tužších materiálů je zde téměř nemožné, aby se kabel zamotal.

Zvýšená pevnost v tahu
obzvláště neroztržitelná Kunststoffasern zvyšují pevnost v tahu a zvyšují životnost.

Odolný vůči vysokým teplotám
měřicí kabel se silikonovým izoluje a odolné proti horku poškozením, které při práci s horkých páječka.

Pro vaši bezpečnost
měřicí kabel je dvoubarevný dvojitě izolovaná. Při poškození první izolační vrstvy se objeví další vrstva izolace v jiné barvě. Tento indikátor opotřebení spolehlivě ukáže, kdy už je kabel opotřebený. Z bezpečnostních důvodů by poškozené měřicí kabely měly být okamžitě vyměněny.

Bezpečný kontakt
tvrdých-poniklovaný povrch 4mm jehněčí elle zástrčka vysoký počet cyklů zapojení.
