TRU COMPONENTS W78-3V3 napěťový regulátor - DC / DC spínací regulátor Vertikal pozitivní pevný 1 A

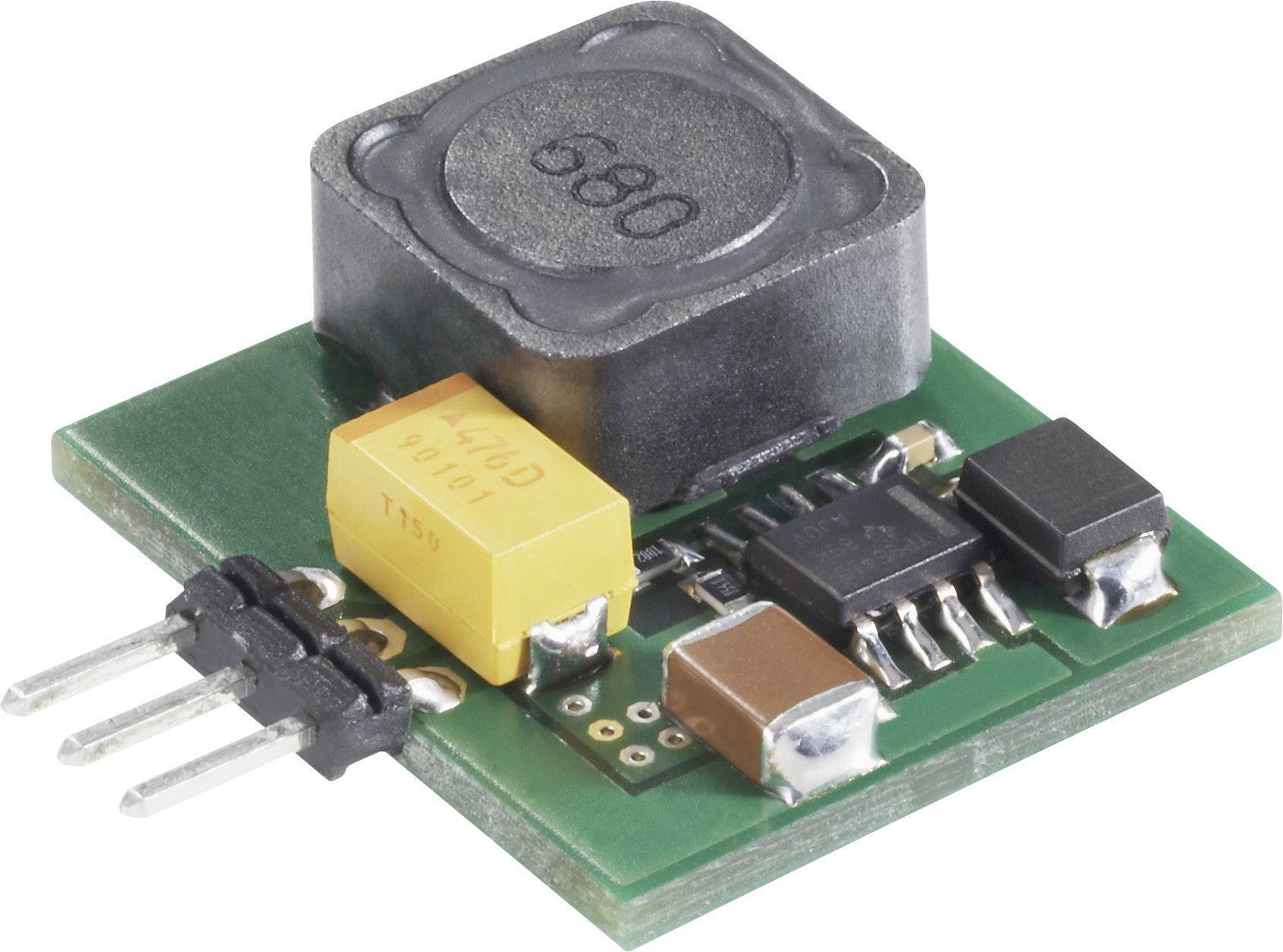

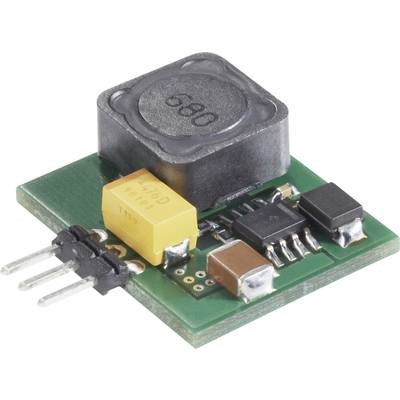

Deska plošných spojů s elektronickými komponenty: cívka, kondenzátor, integrovaný obvod a kontaktní body. Hlavní součást elektronického obvodu.

'Standardní aplikační obvod': Diagram znázorňuje napěťový regulátor 'W 78-xxx' se vstupními (+Uin, -Uin) a výstupními (+Uout, -Uout) připojeními a zemněním (GND).

1/2

Kategorie produktu

napěťový regulátor - DC / DC spínací regulátor

Typ pouzdra

Vertikal

Typ výstupu

pevný

Výstupní napětí (min.)

3.3 V

Výstup proudu

1 A

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

140 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (276,86 Kč / kus)

276,86 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Spínací regulátor typ W78

Účinnost až 96%
Nevyžaduje chladič
Piny kompatibilní s regulátory napětí 78XX

Dodatečné informace:

Technické parametry

Rozměry (š x v x h) 24,5 x 21,2 x 8 mm

Typ: W78-3V3

Kategorie produktu: napěťový regulátor - DC / DC spínací regulátor

Typ pouzdra: Vertikal

Výrobce: TRU COMPONENTS

Výrobce: CON

Výchozí konfigurace: pozitivní

Typ výstupu: pevný

Vstupní napětí (max.): 34 V

Výstupní napětí (min.): 3.3 V

Výstup proudu: 1 A

Funkce: snižující

Počet výstupů: 1

Vstupní napětí (min.): 5.5 V

Přepínací frekvence (min.): 600 kHz

Provozní teplota (min.): -40 °C

Provozní teplota (max.): +125 °C

Způsob montáže: průchozí otvor

Ke stažení

List technických údajů

List technických údajů 1566414 TRU COMPONENTS W78-3V3 napěťový regulátor - DC / DC spínací regulátor Vertikal pozitivní pevný 1 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1566414 TRU COMPONENTS W78-3V3 napěťový regulátor - DC / DC spínací regulátor Vertikal pozitivní pevný 1 A

Popis

Sestupný („step down“) konvertor s širokým rozsahem vstupního napětí. Tento konvertor nevyžaduje žádné minimální zatížení a žádný výstupní kondenzátor. Je vybaven interním měkkým startem (8 ms), je odolný proti zkratu a má piny kompatibilní s regulátory napětí 78xx. Tento spínací regulátor poskytuje svůj maximální výstupní proud bez omezení dokonce i při vysokých okolních teplotách.
