Name: TFT680 32 MHz krystalový oscilátor DIP-14 CMOS 32.000 MHz 20.7 mm 13.1 mm 5.3 mm 1 ks
SKU: 158186
Availability: InStock

Křemenný oscilátor s gravírováním '1.000 MHz', používaný pro stabilizaci frekvence v elektronických obvodech.

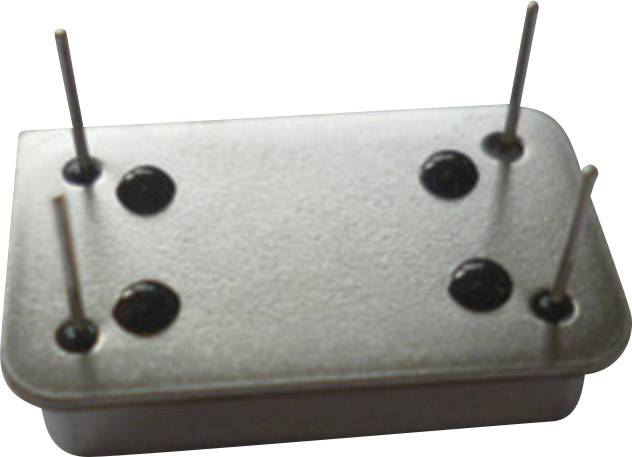

Obdélníková elektronická součástka se čtyřmi vyčnívajícími kovovými kolíky, pravděpodobně zásuvný prvek nebo spínač.

Technický výkres elektrické součástky s rozměry: výška 5 mm, šířka 5,5 mm. Roztečné otvory: 12,19 mm a 15,24 mm.

1/3

Ilustrační obrázek

Kategorie produktu

krystalový oscilátor

Typ pouzdra

DIP-14

Jmenovitá frekvence

32.000 MHz

Provozní napětí max.

5.5 V

Šířka

13.1 mm

Datasheety: (PDF)

Okamžité doručení: Čt 15. 10.

10 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (28,09 Kč / kus)

28,09 Kč

Bez DPH.

Už jen 10 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Křemíkový oscilátor

Dodatečné informace:

Technické parametry

Vstupní proud: 45 mA (10 MHz osc.)/85 mA (1 MHz osc.)
Výstupní zatížení: 10 TTL

Typ: TFT680 32 MHz

Kategorie produktu: krystalový oscilátor

Typ pouzdra: DIP-14

Rozm.: (d x š x v) 20.7 x 13.1 x 5.3 mm

Výrobce: Conrad

Jmenovitá frekvence: 32.000 MHz

Min. provozní napětí: 4.5 V

Provozní napětí max.: 5.5 V

Doba zvýšení: 6 ns

Čas rozpadu: 6 ns

Frekvenční stabilita: -50 ppm
+50 ppm

Výstupní zátěž: 15 pF

Výstupní signál: CMOS

Šířka: 13.1 mm

V: 5.3 mm

Délka: 20.7 mm

Výstupní napětí - vysoké: 0.9 V

Výstupní napětí - nízké: 0.1 V

Provozní teplota (min.): -10 °C

Provozní teplota (max.): +60 °C

Způsob montáže: průchozí otvor

Splňuje RoHS: ano

Obsah: 1 ks

Symetrie: 40/60 %

Vstupy: 18 mA

Frekvence: 32 MHz

Provozní teplota: -10 až +60 °C

Ke stažení

List technických údajů

List technických údajů 158186 TFT680 32 MHz krystalový oscilátor DIP-14 CMOS 32.000 MHz 20.7 mm 13.1 mm 5.3 mm 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 158186 TFT680 32 MHz krystalový oscilátor DIP-14 CMOS 32.000 MHz 20.7 mm 13.1 mm 5.3 mm 1 ks

Doplňující informace

Stavební prvek s koncovým pinem (kolík 1 pro aktivaci při nastavování +5 v)

Popis

Doplňující informace

Stavební prvek s koncovým pinem (kolík 1 pro aktivaci při nastavování +5 v)
