Telegärtner 100024635 100024635 SMA konektor zástrčka, rovná 50 Ω 1 ks

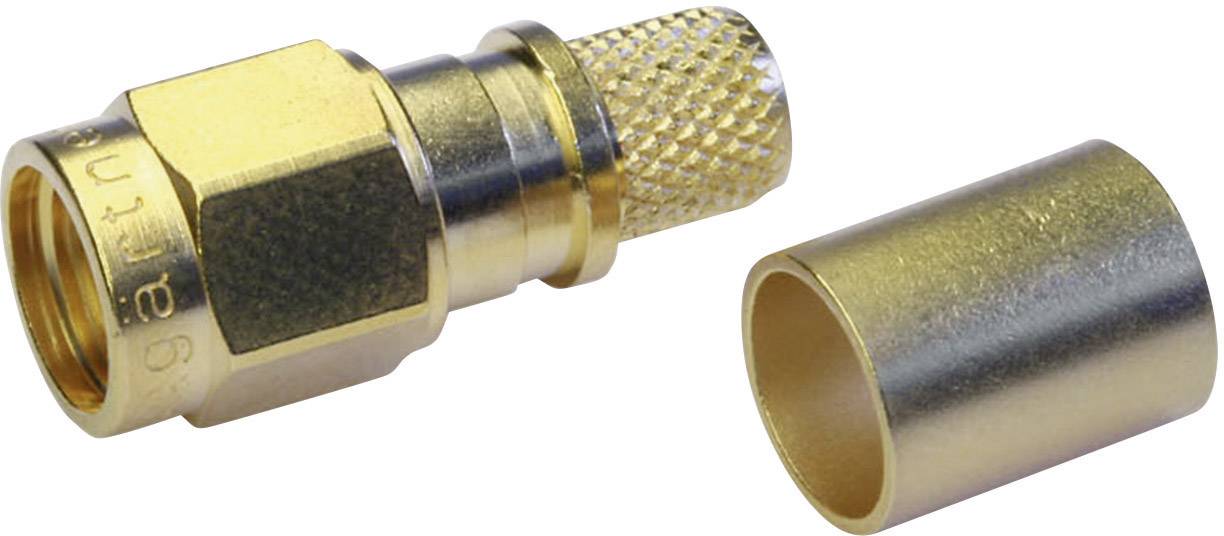

Dva pozlacené VF konektory, jeden s mřížkovou strukturou pro lepšíuchycení a válcový adaptér vedle něj, na bílém pozadí.

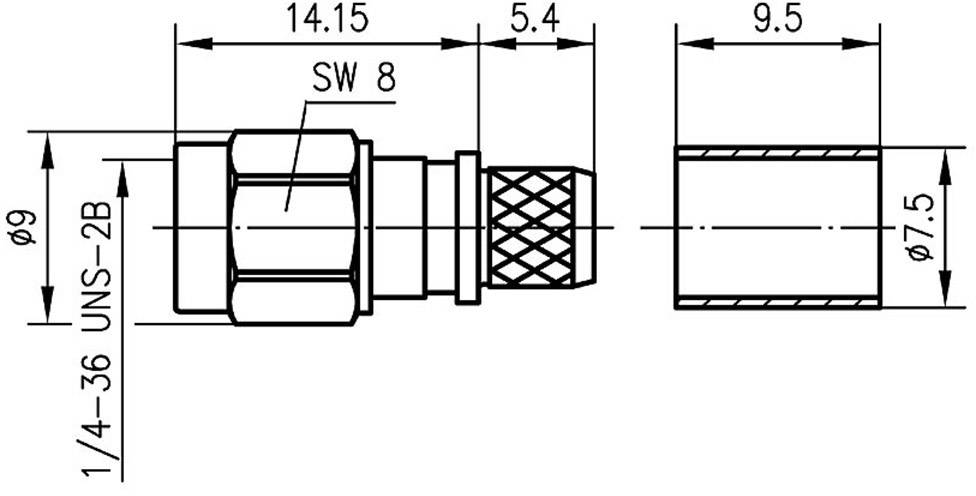

Technický výkres konektoru s rozměry: délka 14,15 mm, šířka 9 mm. Závit 1/4-36 UNS-2B, šířka klíče 8 mm.

1/2

Skupina kabelů

H155

Kategorie produktu

SMA konektor

Provedení

zástrčka, rovná

Impedance

50 Ω

Připojení

krimpované

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

38 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (235,54 Kč / kus)

235,54 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

kabelová SMA zástrčka

Označení zástrčky a zásuvky je definováno podle tvaru vnitřního vodiče.
Tento text byl přeložen strojově.

Dodatečné informace:

Naše služba pro vás:

Sestavy kabelů

Technické parametry

Skupina kabelů: H155

Kategorie produktu: SMA konektor

Provedení: zástrčka, rovná

Impedance: 50 Ω

Připojení: krimpované

Obsah: 1 ks

Průměr: 5.90 mm

Materiál pouzdra: mosaz pozlacená

Číslo výrobce: 100024635

Izolační odpor: ≥ 5 GΩ

Izolační materiál: PTFE

Materiál kontaktu: mosaz pozlacená

Splňuje RoHS: ano

Provozní teplota: -55 až +155 °C

Typ: 100024635

Typ upevnění: šroubovací

Ø kabelu: 5.9 mm

Ke stažení

List technických údajů

List technických údajů 1090937 Telegärtner 100024635 100024635 SMA konektor zástrčka, rovná 50 Ω 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1090937 Telegärtner 100024635 100024635 SMA konektor zástrčka, rovná 50 Ω 1 ks

Popis

Řada SMA zahrnuje velmi často používané koaxiální konektory se šroubovacím uzávěrem. V závislosti na provedení můžete použít až frekvenci 18 GHz. Vlnový odpor je 50 Ω. Varianty konektorů existují pro flexibilní, semi-flexibilní a semi-rigidní kabely. Konektory pro desky plošných spojů řady SMA jsou k dispozici jako pájecí nebo lisované. Kabel je upevněn v závislosti na provedení pomocí krimpování, svorek nebo pájení. SMA konektory jsou používány mimo jiné v mobilních sítích, satelitních a měřicích technologiích.
