Telegärtner 100023474 100023474 BNC konektor zástrčka, rovná 75 Ω 1 ks

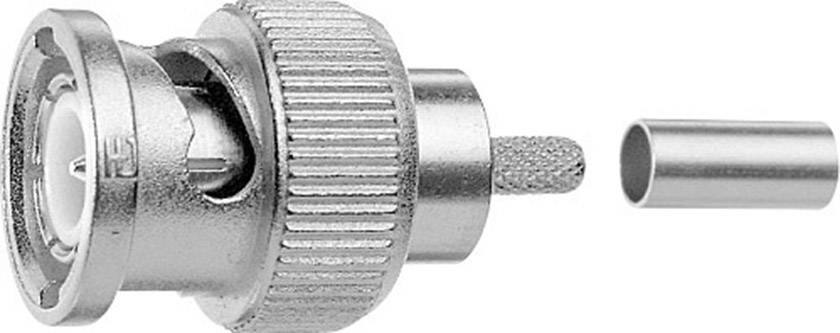

BNC konektor a zásuvka, s kovovým pouzdrem a vroubkovanou upevňovací maticí, pro koaxiální kabel, často používané v audio/video připojeních.

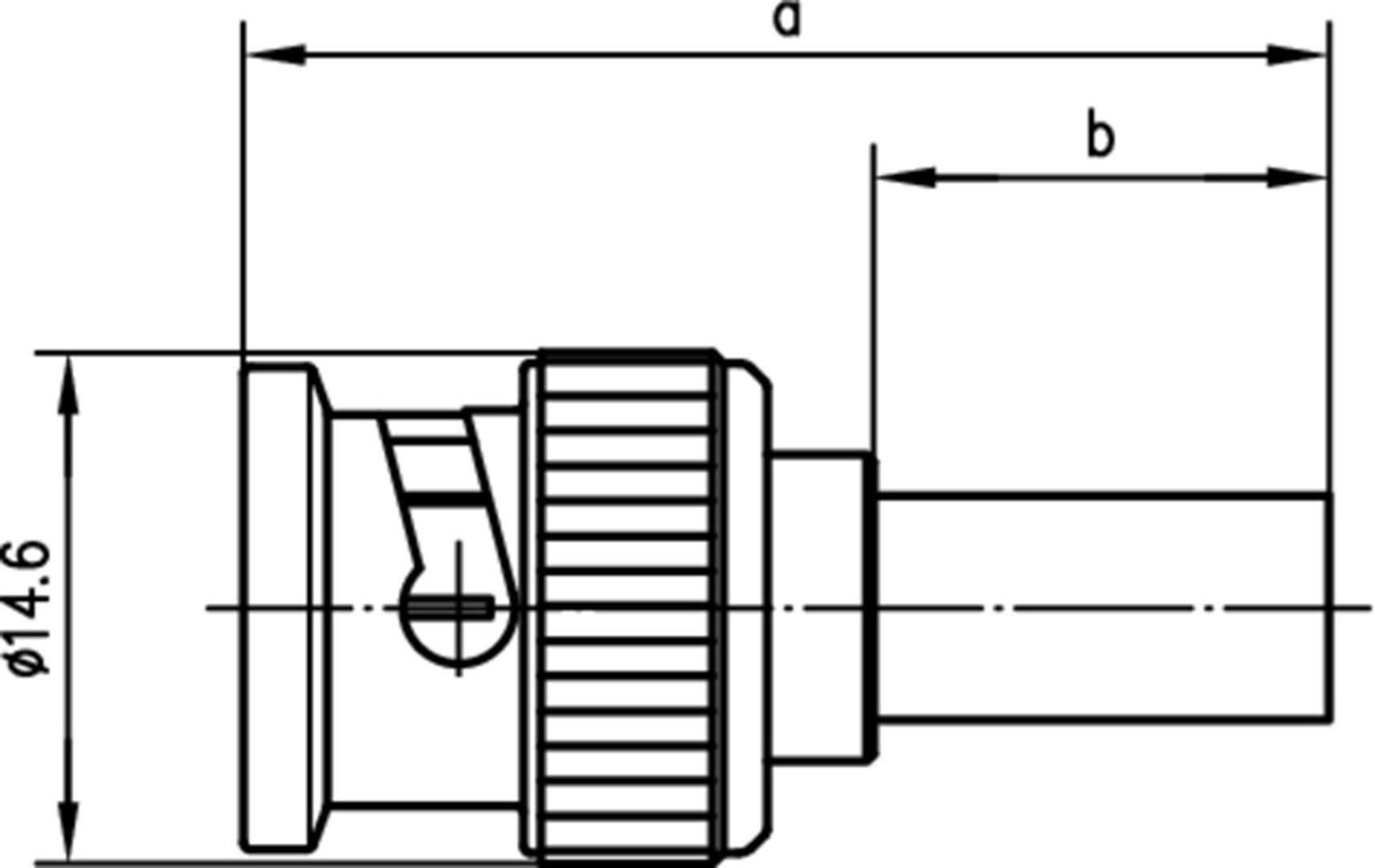

Technický výkres konektoru s rozměry: průměr ø14,6, délka 'a' a 'b' vyznačena. Zobrazena pohledová strana a řez.
1/2
Ilustrační obrázek
Skupina kabelů
Draka 0.8/3.7 AF
Kategorie produktu
BNC konektor
Provedení
zástrčka, rovná
Impedance
75 Ω
Připojení
krimpované
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Okamžité doručení: St 4. 11.
61 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (194,99 Kč / kus)
194,99 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

BNC konektor

  • Označení zástrčky a zásuvky je definováno podle tvaru vnitřního vodiče.
  • Tento text byl přeložen strojově.

Dodatečné informace:

Technické parametry

Skupina kabelů

Draka 0.8/3.7 AF

Kategorie produktu

BNC konektor

Provedení

zástrčka, rovná

Impedance

75 Ω

Připojení

krimpované

Obsah

1 ks

Průměr

5.90 mm

Frekvence (max.)

4 GHz

Materiál pouzdra

mosaz poniklovaná

Číslo výrobce

100023474

Izolační materiál

PE

Materiál kontaktu

mosaz pozlacená

Splňuje RoHS

ano

Provozní teplota

-40 - +155 °C

Typ

100023474

Typ upevnění

bajonetové

Ke stažení

List technických údajů

List technických údajů 1366545 Telegärtner 100023474 100023474 BNC konektor zástrčka, rovná 75 Ω 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1366545 Telegärtner 100023474 100023474 BNC konektor zástrčka, rovná 75 Ω 1 ks

Popis

Řada BNC obsahuje nejčastěji používané koaxiální konektory, které lze použít až do frekvence 4 GHz. Jsou vybaveny bajonetovým uzávěrem a jsou v provedení s impedancí 50 Ω a 75 Ω. Varianty konektorů existují pro flexibilní, semi-flexibilní a semi-rigidní kabely. Konektory pro desky plošných spojů řady BNC jsou k dispozici jako pájecí nebo lisované. Kabel je upevněn v závislosti na provedení pomocí krimpování, svorek nebo pájení. Konektory série BNC jsou používány v oblasti signálových, datových a video přenosů.
