Telegärtner 100023458 100023458 BNC konektor zástrčka, zahnutá 75 Ω 1 ks

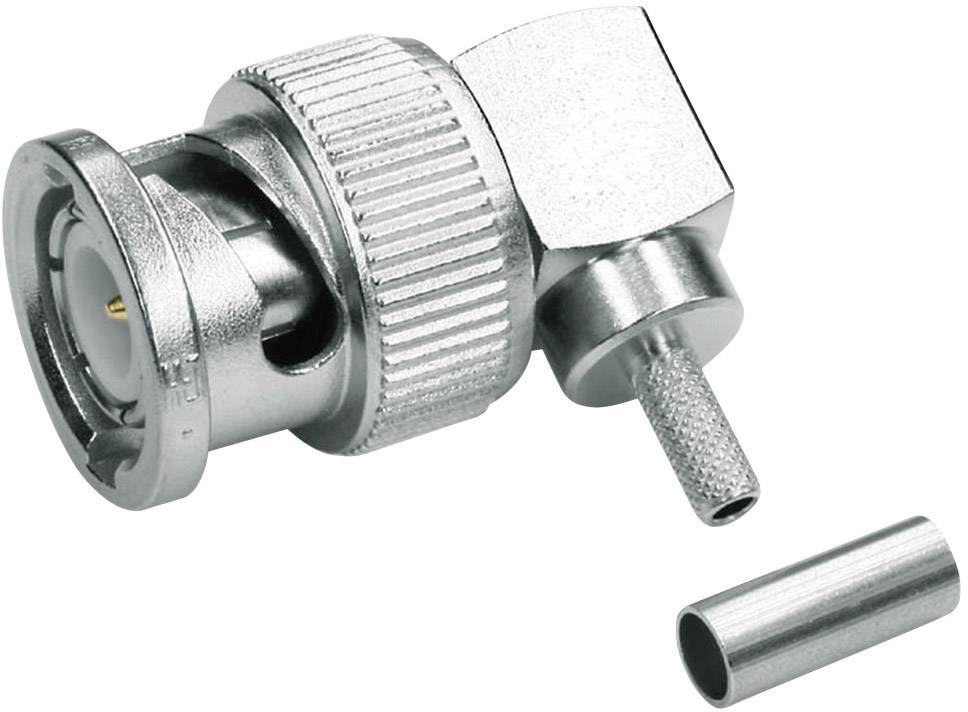

Kovový konektor BNC s úhlovým výstupem a samostatnou kabelovou objímkou vedle, vhodný pro koaxiální kabelové spoje.

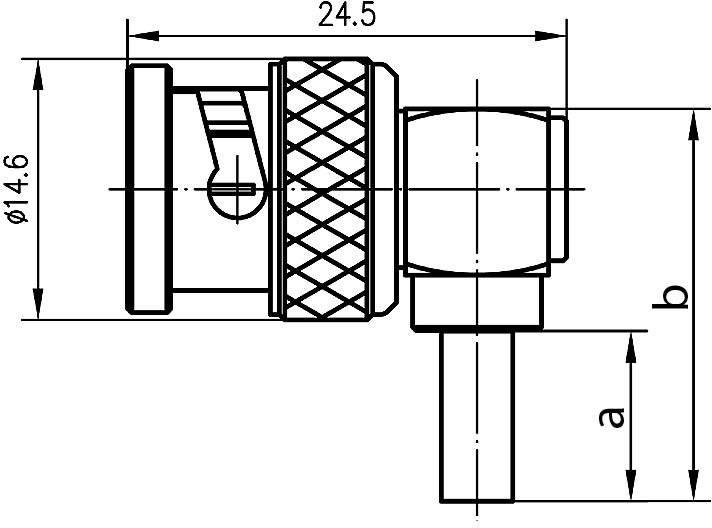

Technický výkres konektoru s rozměry: celková délka 24,5 mm, průměr 14,6 mm. Příčný a podélný pohled.
1/2
Skupina kabelů
HF 2172
Kategorie produktu
BNC konektor
Provedení
zástrčka, zahnutá
Impedance
75 Ω
Připojení
krimpované
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Okamžité doručení: St 4. 11.
45 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (285,00 Kč / kus)
285,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Kabelová BNC zástrčka, úhlová

  • Označení zástrčky a zásuvky je definováno podle tvaru vnitřního vodiče.
  • Tento text byl přeložen strojově.

Technické parametry

Skupina kabelů

HF 2172

Kategorie produktu

BNC konektor

Provedení

zástrčka, zahnutá

Impedance

75 Ω

Připojení

krimpované

Obsah

1 ks

Průměr

3.80 mm

Číslo výrobce

100023458

Izolační odpor

≥ 5 GΩ

Izolační materiál

PTFE

Materiál kontaktu

mosaz

Splňuje RoHS

ano

Provozní teplota

-40 - +155 °C

Typ

100023458

Typ upevnění

bajonetové

Barva

stříbrná (metalíza)

Hmotnost

0.014

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 1090888 Telegärtner 100023458 100023458 BNC konektor zástrčka, zahnutá 75 Ω 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1090888 Telegärtner 100023458 100023458 BNC konektor zástrčka, zahnutá 75 Ω 1 ks

Popis

Řada BNC obsahuje nejčastěji používané koaxiální konektory, které lze použít až do frekvence 4 GHz. Jsou vybaveny bajonetovým uzávěrem a jsou v provedení s impedancí 50 Ω a 75 Ω. Varianty konektorů existují pro flexibilní, semi-flexibilní a semi-rigidní kabely. Konektory pro desky plošných spojů řady BNC jsou k dispozici jako pájecí nebo lisované. Kabel je upevněn v závislosti na provedení pomocí krimpování, svorek nebo pájení. Konektory série BNC jsou používány v oblasti signálových, datových a video přenosů.
