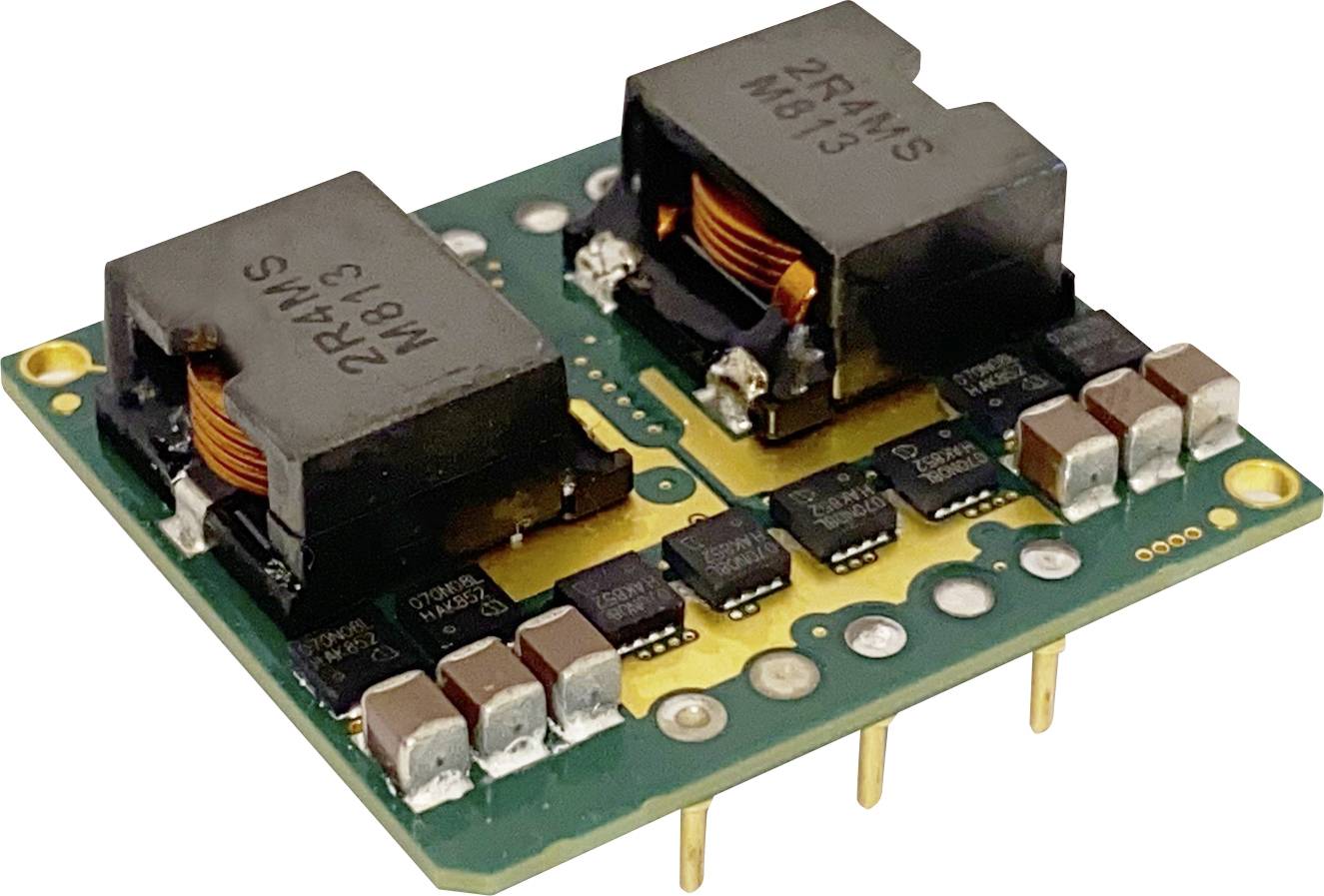

Name: TDK I7A24045A033V-0F1-R DC/DC měnič napětí 12 V/DC 5 V/DC 45 A 750 W Obsah 1 ks
Brand: TDK
SKU: 2481377
Availability: InStock

Elektronický modul s několika vstupy, čipy a chladičem; slouží k odvodu tepla v technickém použití.

Dodatečné informace:

Datasheety: (PDF)

Doručení: Po 19. 10.

3 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (2 090,08 Kč / kus)

2 090,08 Kč

Bez DPH.

Doprava zdarma

Už jen 3 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

DC-DC konvertor, neizolovaný, montáž na DPS, 16 l Brick, vstup 18-32VDC, 3.3-18V 45A, 300W, NEG logika, heatsink

Vysoký stupeň účinnosti až 98,5%
Široký rozsah nastavení 3.3 až 24 v nebo 3.3 až 18 V.
Vstupní rozsah 18 až 60 v/DC nebo 18 až 32 v/DC
Minimální potřeba externího zapojení
Minimální derating požadavky v prostředí s nízkým prouděním vzduchu
Kaskádovatelný výkon 100-750W díky multiFootprint Layout (i3/i6/i7)

Technické parametry

Kategorie produktu: DC/DC měnič napětí

Typ: I7A24045A033V-0F1-R

Jmenovité napětí: 12 V/DC

Vstupní napětí (min.): 18 V/DC

Vstupní napětí (max.): 32 V/DC

Výstupní napětí: 5 V/DC

Výstupní proud (max.): 45 A

Výstupní proud (max.) - zaokrouhlený: 45 A

: 750 W

Provozní teplota (min.): -40 °C

Provozní teplota (max.): +125 °C

Rozm.: (d x š x v) 34 x 36.8 x 24.9 mm

V: 24.9 mm

Délka: 34 mm

Šířka: 36.8 mm

Výstupní napětí (max.): 18 V/DC

Výstupní napětí (min.): 3.3 V/DC

Hmotnost: 70 g

Obsah: 1 ks

Dodržování předpisů a certifikace

Certified by EU Garan

Ke stažení

List technických údajů

List technických údajů 2481377 TDK I7A24045A033V-0F1-R DC/DC měnič napětí 12 V/DC 5 V/DC 45 A 750 W Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2481377 TDK I7A24045A033V-0F1-R DC/DC měnič napětí 12 V/DC 5 V/DC 45 A 750 W Obsah 1 ks

Záruční podmínky

Záruční podmínky 2481377 TDK I7A24045A033V-0F1-R DC/DC měnič napětí 12 V/DC 5 V/DC 45 A 750 W Obsah 1 ks

Popis

Moduly i7A jsou všestranně použitelné pro odvozování dalších výstupů ze stávajícího napětí sběrnice 24 v, 36 v nebo 48 v a to za podstatně nižší náklady oproti izolovaným DC/DC měničům. Účinnost až 98,5 % minimalizuje vnitřní ztráty a umožňuje provoz i7A při okolní teplotě od -40°C do +125°C, a to i při nízkém proudění vzduchu. Design modelu i7A nabízí nízké zbytkové vlnění a vynikající dynamiku řízení. Přesto je modul vybaven jen velmi malým množstvím externích komponent, což was šetří náklady a místo na desce s plošnými spoji. Na výběr jsou tři typy konstrukce; všechny jsou pouze 34 mm široké a 36,8 mm dlouhé. Pro aplikace s forcovaným proudem vzduchu je tato open-frame verze velmi plochá a správnou volbou. Kromě toho je k dispozici základní verze ke kontaktnímu chlazení s výškou 12,7 mm a také typ s integrovaným chladičem a 24,9 mm výškou pro konvekčně chlazené oblasti použití k rozsahu funkcí série i7A. Součástí dodávky je Trim pin k nastavení napětí, + Remote Sense, On-Off (pozitivní nebo negativní logika) a ochrana proti nadproudu, Nadměrná teplota a vstupní podpětí.

Tento text byl přeložen strojově.
