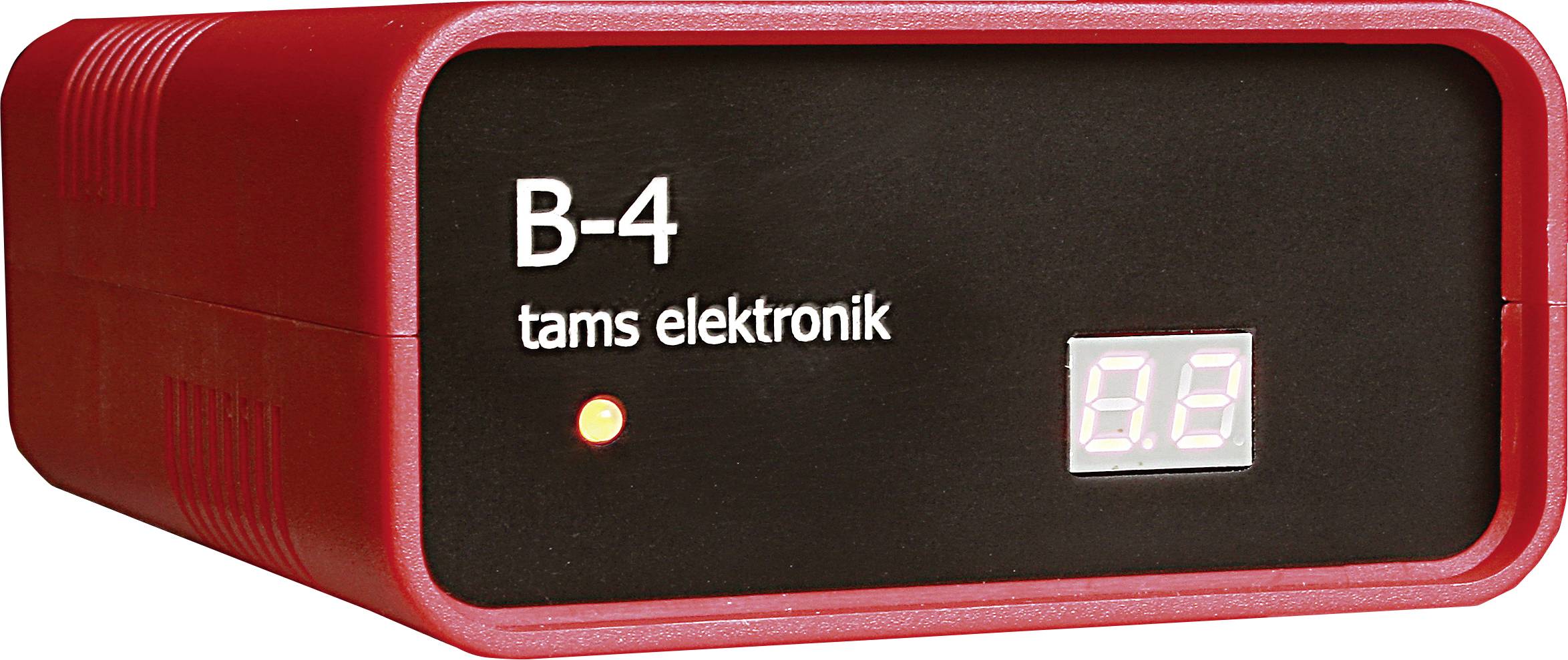

TAMS Elektronik 40-19417-01-C Booster B-4 mit Display booster link DCC, mfx, MM

Rozhraní na lodi v souladu s DCC (3-pólové / „CDE“) k připojení na lodní rozhraní v souladu s DCC centrálou nebo na výstupu koleje v centrále. Regulovaný Multiprotokolový booster pro použití s MM, DCC nebo mfx centrálami. Pro zařízení se zpětným hlášením přes RailCom a se symetrickým kluzným napětím. Nastavitelná citlivost na zkraty a kluzné napětí (10 - 20 v, v krocích po 1 v). RadilCom-Cutout booster lze zapnout/vypnout. Interní vypnutí při zkratu, které je také možné vypnout. Max. Kluzné napětí 18 v; 5 a (regulované), nastavení možné na 12 - 24 v (regulované). Napájecí napětí 12–18 v (v závislosti na nastaveném kluzném napětí).

Elektrické vlastnosti:
Napájení: Trafo s střídavým napětím (12 - 20 v) nebo síťový zdroj se stejnosměrným napětím (12 - 26 v)
Maximální výstupní proud: 2,0 až 5,0 a, nastavitelný v krocích po 1 A.
Výstupní napětí: 10 až 24 v digitální napětí (regulované), nastavitelné v krocích po 1 V.
Výstupní signál: Symetrický

LED na přední straně člunu pro zobrazení provozních stavů nebo problémů:
Připravenost k provozu
Zkrat na výstupu koleje
Funkce Booster pomocí rozkazu výhybky
Funkce Booster po spuštění Watchdogs vypněte
Funkce Booster se vypne po překročení maximální přípustné teploty
Chybějící signál z centrály
Zahájení programování

Displej:
Během provozu: Aktuální spotřeba elektrické energie v obvodu lodi [a]
Po zkratu: Zbývající sekundy až do opětovného zapnutí
Během programování: Zobrazení nastavené CV hodnoty

Bezpečnostní zařízení:
Vypnutí při zkratu: Interní vypnutí při zkratu nebo zpětné hlášení o zkratu k digitální centrále přes rozhraní CDE-Booster; automatické opětovné zapnutí po zkratu; varování před zkratem na PC ovládání
Vypnutí při nadměrné teplotě
Funkce Watchdog v PC řízených zařízeních

Konfigurace prostřednictvím hlavní optimalizace koleje (POM) nebo (s malými omezeními) díky zkratovým zástrčkám (Jummern):
Kluzné napětí: 10 - 24 v, nastavitelné v krocích po 1 V.
Opětovné zapnutí po zkratu: 4 - 10 s, lze nastavit v krocích po 1 s.
Max. Kolejový proud (vypínací proud při zkratu): 2 – 5 a, nastavitelný v krocích po 1 A.
RailCom: Aktivní nebo neaktivní
Vypnutí pomocí DCC výhybek: Aktivní nebo neaktivní
Hlídací pes: Aktivní nebo neaktivní
Mezní hodnota pro varování před zkratu: 0,2 - 1 a, nastavitelná v krocích po 0,2 A.
Opětovné zapnutí po 5-mém zkratu: 0 - 100 s
