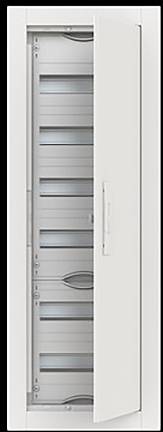

Ilustrační obrázek
Striebel & John 2CPX052609R9999 CU16V rozvodná skříň pod omítku Počet modulů (šířka) = 12 Počet řádků = 6 Obsah 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
rozvodná skříň
Počet modulů (šířka)
12
Počet řádků
6
Způsob montáže
pod omítku
Šířka
365 mm
Technické parametry
- Výška: 1014 mm
- Šířka: 365 mm
- Hloubka: 125 mm
- S montážní deskou: ne
- Montážní hloubka: 110 mm
- Možnosti montáže: ne
- Typ montáže: pod omítku
- Barva: Bílá
- Číslo RAL: 9016
- Ochrana (IP) = IP30
- Montážní šířka: 307 mm
- Výška: 992 mm
- Druh krytu: Dveře
- Provedení víka: Zavřené
- Druh dveří: Jednoduše
- Transparentní víko / dveře: ne
- Se zámkem: Ano
- Hloubka vnitřního průměru 76 mm
- Počet řádků: 6
- Šířka v modulárních jednotkách: 12
- Materiál pláště: Ocel
- EMV provedení: ne
- Dveře propouštějící signál: ne
- Druh uzavření: Ostatní
- Blok zemnící svorky: Ano
- Blok svorek pro neutrální vodiče: Ano
- DIN lišta: Ano
- Kategorie produktu
rozvodná skříň
- Počet modulů (šířka)
12
- S PE a N svorkami
Ano
- Počet řádků
6
- Způsob montáže
pod omítku
- Šířka
365 mm
- V
1014 mm
- Rozm.
(š x v x h) 365 x 1014 x 125 mm
- Hloubka
125 mm
- Obsah
1 ks
- UKCA
Ano
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3548042 Striebel & John 2CPX052609R9999 CU16V rozvodná skříň pod omítku Počet modulů (šířka) = 12 Počet řádků = 6 Obsah 1 ks
Popis
Malý rozvaděč řady Comfortline Compact pod omítku pro montáž pod omítku nebo pro montáž do duté stěny. Přesvědčí vás řadou nových a jedinečných technických funkcí.
Vzdálenost v řadě 125 mm umožňuje snadnou a efektivní instalaci řadových vestavných přístrojů. Díky technologii QMS západky lze provést výstavbu rozvodných polí a kombinovaných sad podle požadavků zákazníků. Pouzdra jsou dodávána se slepými rámy a dveřmi. Díky decentnímu designu od slepého drátu je možné pouze nános na zeď o velikosti pouze 15 mm, integrované vyrovnání pro čištění je navíc vhodné pro rozvody každého prostředí. Díky malé montážní hloubce 110 mm lze rozbočovač snadno namontovat do dutých stěn. Speciální sada dutých stěn zjednodušuje a urychluje montáž do dutých stěn a činí z každého malého rozvaděče distributor duté stěny. Kryty mají nahoře, dole, na straně a zezdola díky výkrojem pro vedení kabelů. Sériové vyjímatelné kabelové zarážky zjednodušují a urychlují zapojení.
Tento text byl přeložen strojově.
Vzdálenost v řadě 125 mm umožňuje snadnou a efektivní instalaci řadových vestavných přístrojů. Díky technologii QMS západky lze provést výstavbu rozvodných polí a kombinovaných sad podle požadavků zákazníků. Pouzdra jsou dodávána se slepými rámy a dveřmi. Díky decentnímu designu od slepého drátu je možné pouze nános na zeď o velikosti pouze 15 mm, integrované vyrovnání pro čištění je navíc vhodné pro rozvody každého prostředí. Díky malé montážní hloubce 110 mm lze rozbočovač snadno namontovat do dutých stěn. Speciální sada dutých stěn zjednodušuje a urychluje montáž do dutých stěn a činí z každého malého rozvaděče distributor duté stěny. Kryty mají nahoře, dole, na straně a zezdola díky výkrojem pro vedení kabelů. Sériové vyjímatelné kabelové zarážky zjednodušují a urychlují zapojení.
Tento text byl přeložen strojově.
