STMicroelectronics TDA7294V lineární IO operační zesilovač 1kanálový (mono) třída AB Multiwatt-15

Černý integrovaný obvod (IO) s několika kovovými vývody určený pro instalaci do elektronických zařízení.

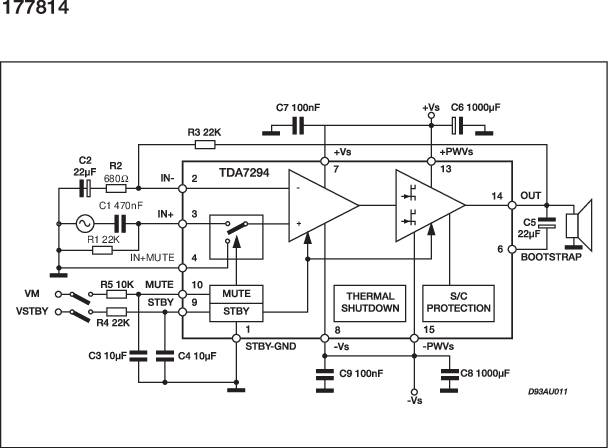

Elektronické schéma zesilovače s obvodem TDA7294. Součástky a jejich propojení jsou zobrazeny detailně, včetně odporů, kondenzátorů a napájecích napětí.

1/2

Kategorie produktu

lineární IO operační zesilovač

Typ pouzdra

Multiwatt-15

Typ zesilovače

třída AB

Způsob montáže

průchozí otvor

Typ

TDA7294V

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

85 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (74,37 Kč / kus)

260,33 Kč

-71 %

74,37 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Dodatečné informace:

Technické parametry

Typ: TDA7294V

Kategorie produktu: lineární IO operační zesilovač

Typ pouzdra: Multiwatt-15

Výrobce: STMicroelectronics

Výrobce: STM

Typ zesilovače: třída AB

Napájecí napětí (min.): -10 V
+10 V

Napájecí napětí (max.): +40 V

Výstupní výkon (max.): 100 W

Výstupní výkon (max.) - referenční: 8 Ω

Typ výstupu: 1kanálový (mono)

Kanály: 1

Funkce: Depop
Vypnutí zvuku
Zkrat a tepelná ochrana
pohotovost

Provozní teplota (min.): 0 °C

Provozní teplota (max.): +70 °C

Způsob montáže: průchozí otvor

Provedení: Nízkofrekvenční zesilovač 100 W

Výstupní výkon: (±38 V prov. nap. při 8 Ω) 100 W

Typ: TDA 7294 V

Provozní teplota: 0 - 70 °C

Pouzdro: Multiwatt^® 15

Provozní napětí: 50 V/DC

Ke stažení

List technických údajů

List technických údajů 177814 STMicroelectronics TDA7294V lineární IO operační zesilovač 1kanálový (mono) třída AB Multiwatt-15

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 177814 STMicroelectronics TDA7294V lineární IO operační zesilovač 1kanálový (mono) třída AB Multiwatt-15

Popis

TDA 7294 umožňuje výstupní výkon až 100 W, popř. trvalý výkon 70 W (RMS) s malými externími součástmi. Kompaktní, spolehlivý a velmi kvalitní koncový stupeň umožňuje použití systémů s aktivními reproduktory nebo jako úplný zesilovač pro zvukové účely. V 15-pólovém pouzdru umístěný čip DMOS se vyznačuje především velmi nízkým rušením, malým zkreslením a účinným jištěním proti zkratu a teplotním jištěním. Funkce Mute (snížení hlasitosti) kromě toho zabraňuje nepříjemnému a škodlivému praskání v reproduktoru při zapínání a vypínání.
