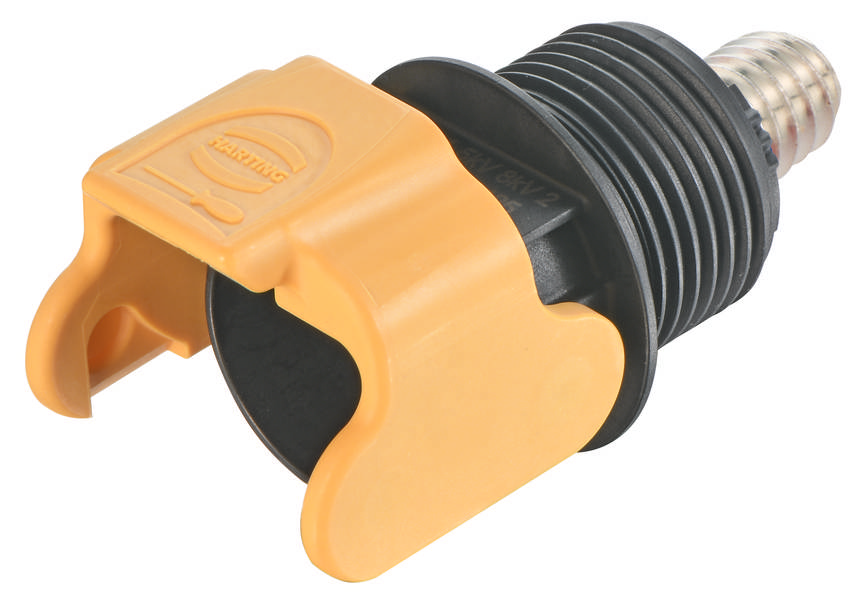

šroubovací pouzdro 09 93 001 0121 09930010121 HARTING 1 ks Piece
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
šroubovací pouzdro
Rozměry závitu
M8
Materiál pouzdra
polyamid
Typ
09 93 001 0121
Datasheety: (PDF)
Počet
Celková cena (276,86 Kč / kus)
276,86 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Řada: Han® s
- Počet kontaktů: 1
- Typ zajištění: Podélný třmen
- Jmenovitý proud: Max. 200 A.
- Izolační odpor >108 Ω
- Průchodový odpor: ≤ 0,3 mΩ
- Mezní teplota: -40 ... +125 °C
- Materiál kontaktů: Slitina mědi
- Povrch kontaktů: Postříbřený
- Třída hořlavosti materiálu podle UL 94: V-0
- Normy: IEC 60664-1; EN 45545-2 požární ochrana v kolejových vozidlech; IEC 61984; UL 1973; UL 4128; UL 9540; UL 1977
- Čistá hmotnost: 24 g
- Název: Han® s 200
- Jmenovité napětí: 1 500 V
- Impulzní rázové napětí: 8 kV
- Stupeň znečištění: 2
- Protipožární ochrana kolejových vozidel: EN 45545-2 (2020-08)
- Oblast použití: Systémy pro skladování energie
- Ochrana podle IEC 60529: IP40 v zapojeném stavu; IP20 v nepřipojeném stavu (1500 v DC; 1000 v AC)
- Popis pouzdra: Vč Pinový kontakt s šroubové přípojkou M8; s ochranou proti odblokování
- Utahovací moment: Na.25Nm
- Pouzdro se závitem
- Materiál pouzdra: Polyamid (PA)
- Barva pouzdra: RAL 9005 (hluboko černá); RAL 1028 (melónově žlutá)
- Poznámka k mezní teplotě: Při použití jako konektor podle IEC 61984.
- Velikost klíče 9
- Počet znovuzablokovaných vozidel: ≥ 500
- Druh obalu
Piece
- Typ
09 93 001 0121
- Kategorie produktu
šroubovací pouzdro
- Číslo výrobce
09930010121
- Vlastnosti
podélný třmen
- Rozměry závitu
M8
- počet kontaktů
1
- Materiál pouzdra
polyamid
- Připojení
šroubový spoj
- Cykly zapojení
≥ 500
- Série
Han® S
- Jmenovité napětí
1 500 V
- Jmenovitý proud
200 A
- Obsah
1 ks
- Materiál
Slitina mědi
- Pólů
1
IP40
IP20
- Max. teplota
+125 °C
- Min. teplota
-40 °C
- Stupeň znečištění
2
NE
NE
Black
Single locking lever
NE
NE
Plastic
Other
-40-125 °C
V0
NE
NE
Plug case
IP20
Other
Base unit
None
Ke stažení
List technických údajů
List technických údajů 3001812 šroubovací pouzdro 09 93 001 0121 09930010121 HARTING 1 ks Piece
List technických údajů 3001812 šroubovací pouzdro 09 93 001 0121 09930010121 HARTING 1 ks Piece
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3001812 šroubovací pouzdro 09 93 001 0121 09930010121 HARTING 1 ks Piece
Popis
Šroubovací pouzdro, vč Pinový kontakt s šroubové přípojkou M8, s ochranou proti odblokování, podélný třmen, materiál kryt: Polyamid (PA)
