Name: Spelsberg 73442401 AK 24 malý rozváděč montáž na lištu Počet modulů (šířka) = 24 Počet řádků = 2 Obsah 1 ks
Brand: Spelsberg
SKU: 3628620

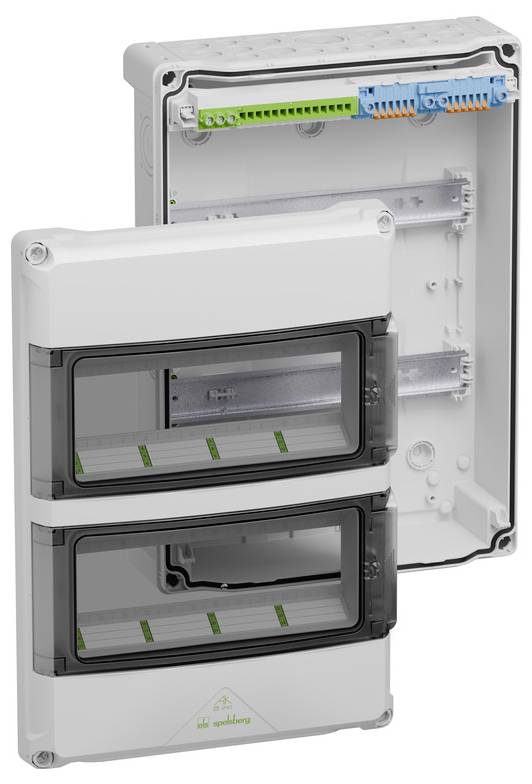

Bílá elektrická rozvodná skříň se dvěma tmavě tónovanými sklopnými předními kryty otevřenými, odhalující interní svorkovnice a montážní lišty.

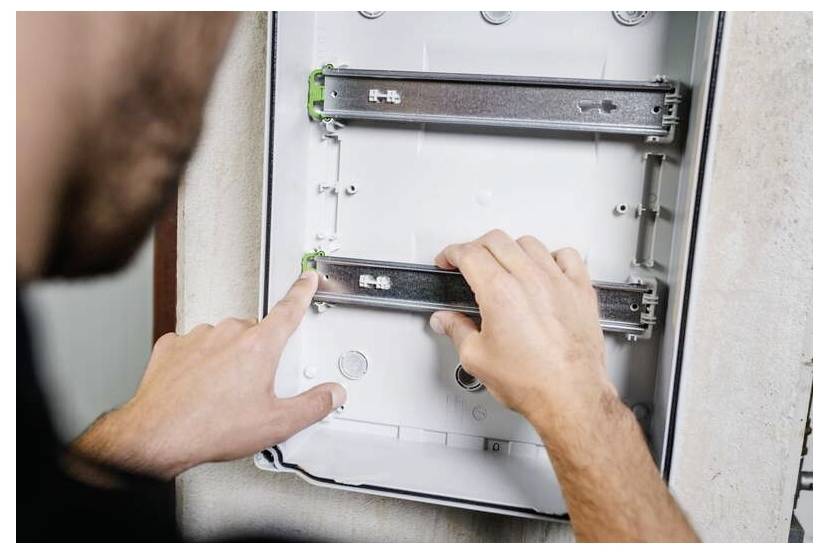

Osoba instalující kovový stojan na elektrický panel, nastavující spodní lištu uvnitř nástěnné skříně.

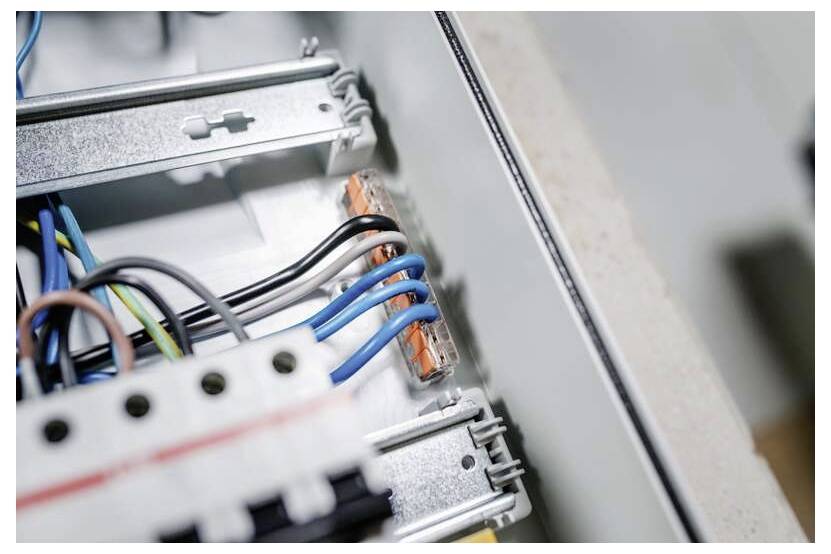

Detailní pohled na elektrické vedení uvnitř rozváděče, s modrými a černými kabely připojenými k svorkám.

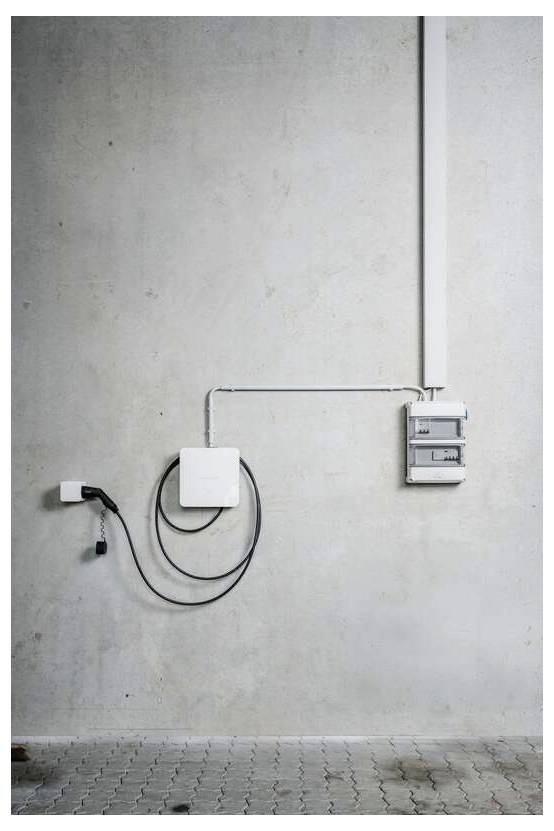

Elektrická instalace na stěně s kanálem, rozvodnou krabicí, stočeným kabelem a přerušovacím panelem na jednoduché betonové stěně.

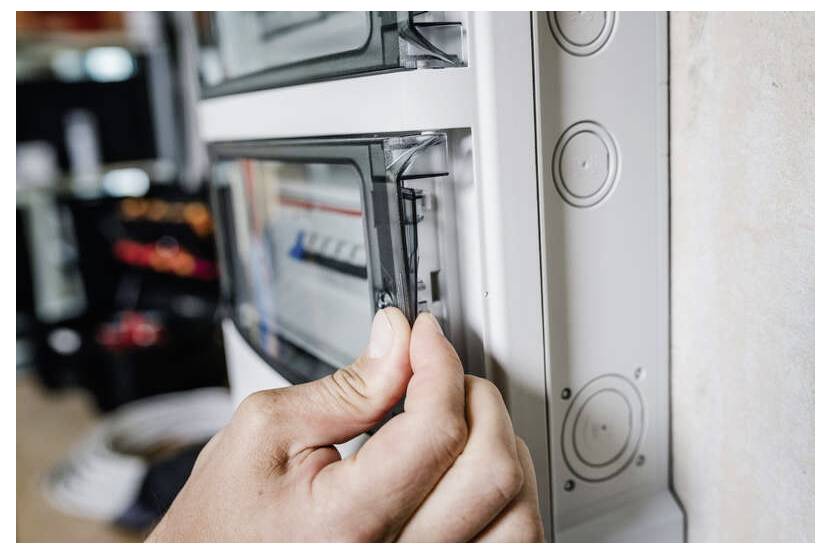

Ruka otevírající kryt elektroinstalační skříně pro přístup k pojistkům uvnitř nástěnné rozvaděče.

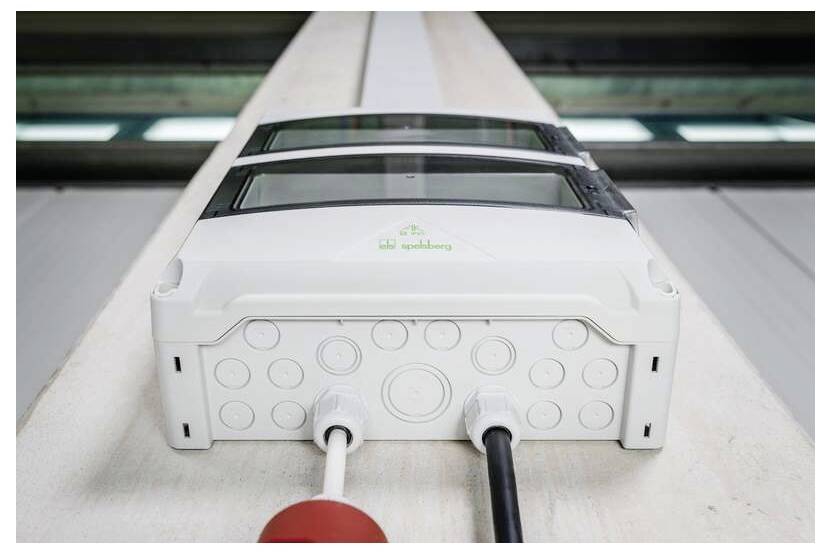

Bílá elektrická rozvodnice na dopravním pásu s červenými a černými kabely zapojenými v přední části, znázorněna v průmyslovém prostředí.

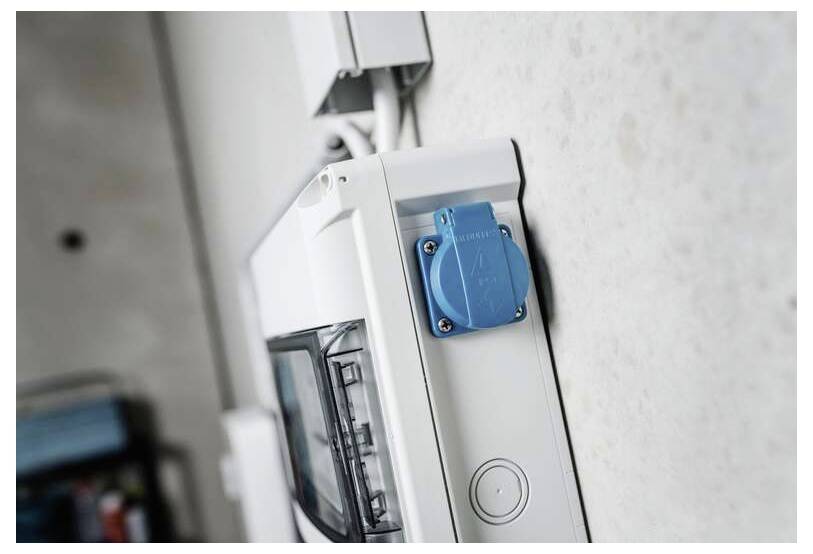

Bílá elektrická rozvodnice na stěně s modrým průmyslovým napájecím zásuvkou a otevřeným vedením.

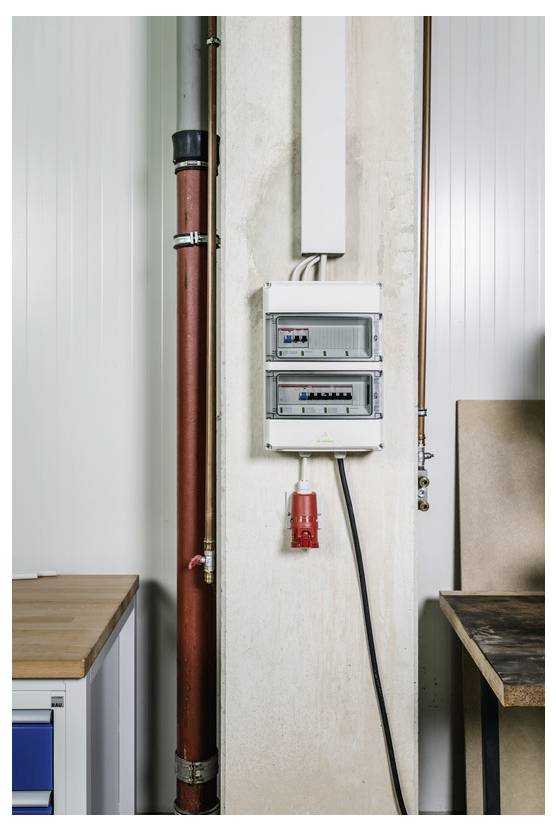

Elektrický panel a červené potrubí instalované na nedokončené vnitřní stěně mezi pracovními stoly, s kabel vedoucím dolů do červené zásuvkové krabice.

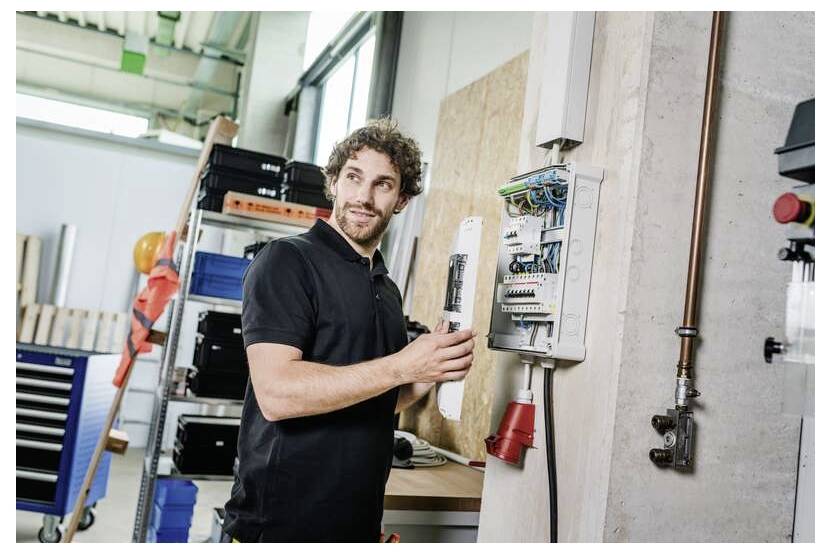

Technik kontrolující elektrický rozvaděč v dílně, přidržující dveře otevřené blízko nástrojů a skladovacích polic.

1/9

Kategorie produktu

malý rozváděč

Počet modulů (šířka)

Počet řádků

Způsob montáže

montáž na lištu

Šířka

290 mm

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Nahlásit právní incident

Hlavní benefity

Malý Spelsberg AK 24, s ochranou IP65, 2 řady, 24 dostupné modulární jednotky

Samotěsnící membrány pro průchodku na čelní straně boxu
Vylamovací otvory pro kabelové průchodky nebo membránové průchodky na jiné čelní straně rámečku
Rámeček otočný o 180°
Montážní lišty lze namontovat bez použití nářadí
Pro 5-pólové 6 mm² svorky WAGO 221 na dně skříně

Technické parametry

Kategorie produktu: malý rozváděč

Počet modulů (šířka): 24

Počet řádků: 2

Způsob montáže: montáž na lištu

Barva: šedá

Šířka: 290 mm

V: 124 mm

Rozm.: (š x v x h) 290 x 124 x 407 mm

Hloubka: 407 mm

Obsah: 1 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3628620 Spelsberg 73442401 AK 24 malý rozváděč montáž na lištu Počet modulů (šířka) = 24 Počet řádků = 2 Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3628620 Spelsberg 73442401 AK 24 malý rozváděč montáž na lištu Počet modulů (šířka) = 24 Počet řádků = 2 Obsah 1 ks

Popis

Malý rozvaděč, s ochranou IP65, 2řadý, 24 dostupné jednotky dělení, jmenovité provozní napětí: 400 v AC, jmenovité izolační napětí: 1000 v AC, 1500 v DC, nahoře samotěsnící měkké průchodové membrány pro beznástrojovou kabelovou průchodku, dole metrické vývylamovací otvory pro univerzální kabelové průchodky s kabelovými šrouby a/nebo s dvojitou membránou, pro standardní instalaci ve vnitřních prostorách

PE/N svorka se skládá z: Svorky z PE s 3 šroubovými svorkami 2,5-16 m² a 14 svorky Push-In 0,75-4 m², 2 N moduly (propojeno propojovacím můstkem) vždy se 2 šroubovými svorkami 2,5-16 m² a 6 svorkami Push-In 0,75-4 m² s ovládací páčkou pro uvolnění vodiče bez použití nářadí
