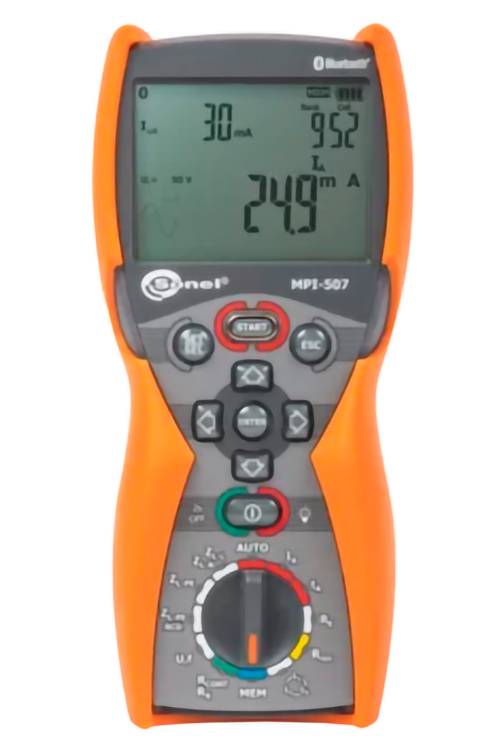

Sonel MPI-507 instalační tester, WMDEMPI507, EN a DE menu
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Hlavní benefity
Multifunkční instalační měřící přístroj
- Měření impedance smyčky
- Měření impedance zkratové smyčky v napájecích sítích s jmenovitým napětím: 220/380 v, 230/400 v, 240/415 v s frekvencí 45 - 65 Hz, rozsah provozního napětí: 180 - 460 V.
- Indikace odporu R a jalového odporu X zkratové smyčky
- Měření impedance smyčky s proudem 15 mA bez spuštění spínače RCD
- Max. Zkušební proud: 7,6 a (při 230 v), 13,3 a (při 400 v)
- Kontrola proudových chráničů typu AC, a
- Měření krátkodobých, zpožďovacích a selektivních RCD se jmenovitým diferenčním proudem 10, 15, 30, 100, 300, 500 mA
- Měření spouštěcího proudu IA a doby aktivace TA pro proudy 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
- Měření RE a UB bez spuštění RCD
- Rozšířená funkce AUTOMATICKÉHO měření RCD, s měřením nízkého napětí ZL-PE
- Měření IA a TA při jednomalém spuštění RCD
- MPI-507 | měření uzemnění
- Měření pomocí 3-pólové metody
- MPI-506 • MPI-507 | měření izolačního odporu
- ZKUŠEBNÍ NAPĚTÍ 100 V, 250 V, 500 V.
- Měření odporu ochranných a vyrovnávacích spojů
- Měření průchodnosti ochranných vodičů s ±200 mA zkušebním proudem podle EN 61557-4
- Autokalibrace měřicích kabelů - lze použít libovolné dlouhé měřicí kabely,
- Měření nízkého napětí a odporu se zvukovým signálem
- MPI-506 • MPI-507 | zobrazení sledu fází
Technické parametry
- • Kontrola správného PE konektoru ochranného vodiče kontaktní elektrodou.
- Měření napětí (0 - 500 v) a síťové frekvence.
- • Místo pro 990 výsledků.
- • Bezdrátový přenos dat do PC.
- • Podsvícená klávesnice.
- Kategorie produktu
instalační tester
bez certifikátu
- Kategorie měření
CAT IV 300 V
CAT III 600 V
- Rozhraní
Bluetooth®
- Rozm.
(d x š x v) 58 x 98 x 220 mm
- Hmotnost
0.8 kg
IP67
- Rozsah měření VDE
izolační odpor
Impedance chybné smyčky
- Displej
LCD
- Šířka
98 mm
- V
220 mm
- Délka
58 mm
- Průběh zkoušky
automatický
- Napájení VDE
na baterie
- Paměť (počet míst)
990
- Paměť (VDE)
ano
- Typ
MPI-507
- Vlastnosti
RCD/FI test
Ke stažení
List technických údajů
List technických údajů 3763599 Sonel MPI-507 instalační tester, WMDEMPI507, EN a DE menu
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3763599 Sonel MPI-507 instalační tester, WMDEMPI507, EN a DE menu
Popis
Jednoduchá manipulace s nejmodernější technologií
Pravděpodobně nejmenší měřicí přístroj na světě s tak velkým počtem měřicích funkcí. Funkce jsou vybírány pomocí otočného přepínače. Další parametry se nastavují pomocí tlačítek na přední straně
Nastavte pouzdro. Nastavení je uloženo přístrojem, i když je baterie plně vybitá.
Všechna tlačítka a modulární displej jsou podsvícena, což výrazně was zlepšuje ovládání při zhoršených světelných podmínkách. Díky velké paměti nejsou během měření zapotřebí žádné poznámky.
Kontrola elektrické bezpečnosti
Tento přístroj lze použít ke kontrole bezpečnosti elektrických zařízení v domácnostech a průmyslu. Největší výhodou je rychlé měření (jen několik sekund!) Impedance chybné smyčky v elektrických obvodech s RCD.
Měření lze snadno automatizovat pomocí:
• V automatickém režimu pro zkoušky proudového spínače (RCD),
• Adaptéru WS, který lze použít pro testování systémů pomocí standardních 230 Vzásuvek.
Zvýšená odolnost
Měřicí přístroj se skvěle hodí do obtížných podmínek prostředí.
Ochrana proti vniknutí prachu a vody je zajištěna jedinečným pouzdrem s ochranou IP67.
Rozhraní a software
Naměřené údaje lze zcela jednoduše přenést do počítače pomocí bezdrátového připojení Bluetooth. Pro vytvoření zprávy o měření za účelem ochrany proti úrazu elektrickým proudem použijte software
Sonel Reports Plus Ukládání stažených dat v běžných formátech a tisk probíhá pomocí bezplatné čtečky softwaru Sonel Reader.
MPI-507 | měření uzemňovacího odporu
Přístroj je ideální pro ideal měření uzemnění v obytných budovách.
Umožňuje kontrolovat kvalitu zemnicího systému pomocí 3-pólové metody. Společně s odporem uzemnění zobrazuje tento přístroj také rušivé napětí a odpor pomocných RS a RH sond.
Tento text byl přeložen strojově.
Doplňující informace
Upozornění: komunikace s VDE testery většinou jen v EN a DE jazyce. Ověření zda přístroj obsahuje CZ/SK podporu, vyžádejte na technické podpoře.
