Sonel MIC-10k1 tester izolací Kalibrováno dle (ISO), 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 40 TΩ

Měřicí přístroj s displejem ukazuje odpor 'Riso: 762Ω'. Obklopen ovládacími prvky, konektory a otočnými ovladači. Hlavní displej umístěn centrálně.

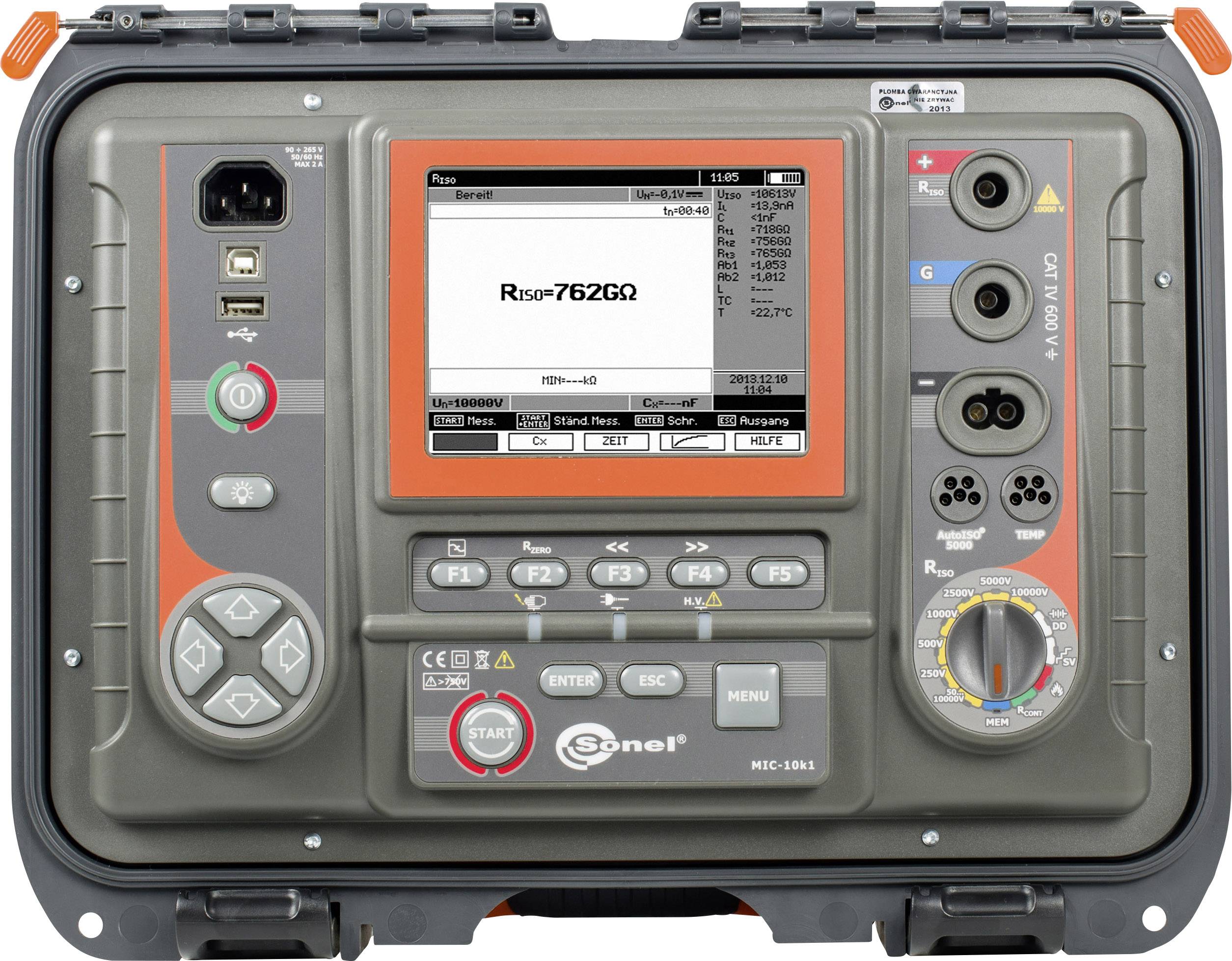

Digitální měřicí přístroj pro měření elektrického odporu s displejem, ovládacími tlačítky a různými připojeními.

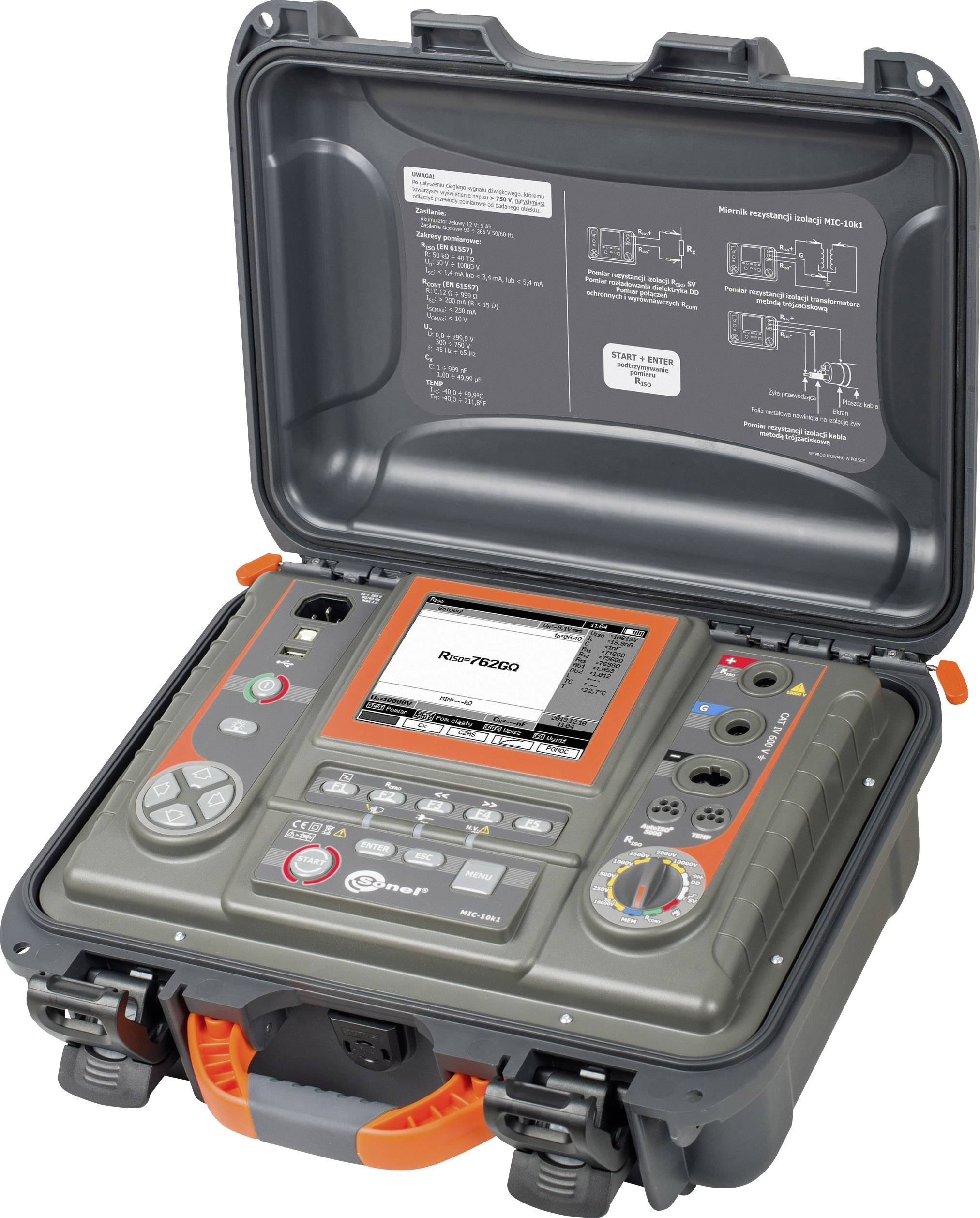

Přenosný měřicí přístroj s otevřeným ochranným krytem zobrazuje displej a různé ovládací prvky pro elektrické zkoušky.
1/3
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Po 9. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (107 836,64 Kč / kus)
107 836,64 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Měřič izolací MIC-10k1

  • Zkušební napětí 50 - 10000 V pro oblast měření až do 40 TΩ
  • Zkušební napětí lze nastavit ve 10V krocích (50 - 1000 V) a 25V krocích (1 - 10 kV)
  • Automatické vybití zkušebních vodičů po měření
  • Měření časového intervalu s akustickou indikací každých 5 sekund
  • 3 testovací časy pro zjištění absorpčního koeficientu
  • Měření indexu polarizace (PI) a dielektrické absorpce (DAR)
  • Zkušební metoda (SV)
  • Index dielektrického vybití (DD)
  • Určení místa poruchy
  • Zobrazení aktuálního zkušebního napětí v reálném čase
  • Nastavitelný zkušební proud (1,2 mA, 3 mA, 5 mA)
  • 2 nebo 3vodičové měření
  • Nastavení hraniční hodnoty pro měření izolace a průchodnosti (≥200 mA)
  • Měření svodového proudu
  • Zkušební kabely až 20 m
  • Ochranné krytí dílů pod napětím
  • Zkouška vícevodičových kabelů s adaptérem AutoISO-5000
  • Digitální filtrování v prostředí s vysokým rušením
  • Měření AC/DC: 0 - 750 V
  • Zobrazení grafů během měření
  • Adaptér
  • Měření kapacity
  • Měření teploty
  • Bluetooth
  • LCD displej 5,6"
  • Integrovaná rychlonabíječka

Dodatečné informace:

Naše služba pro vás:

Technické parametry

  • Izolační odpor s rozsahem 0 - 999 kΩ: rozlišení: 1 kΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 1,00 - 9,99 MΩ: rozlišení: 0,01 MΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 10,0 - 99,9 MΩ: rozlišení: 0,1 MΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 100 - 999 MΩ: rozlišení: 1 MΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 1,00 - 9,99 GΩ: rozlišení: 0,01 GΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 10,0 - 99,9 GΩ: rozlišení: 0,1 GΩ, přesnost: ± (3 % + 10 Digits). Izolační odpor s rozsahem 100 - 999 GΩ: rozlišení: 1 GΩ, přesnost: ± (3,5 % + 10 Digits). Izolační odpor s rozsahem 1,00 - 9,99 TΩ: rozlišení: 0,01 TΩ, přesnost: ± (7,5 % + 10 Digits). Izolační odpor s rozsahem 10 - 40 TΩ: rozlišení: 0,1 TΩ, přesnost: ± (12,5 % + 10 Digits). Izolační napětí 50 V: 200 GΩ (AutoISO-5000 adaptér: 20 GΩ). Izolační napětí 100 V: 400 GΩ (AutoISO-5000 adaptér: 40 GΩ). Izolační napětí 250 V: 1,00 TΩ (AutoISO-5000 adaptér: 100 GΩ). Izolační napětí 500 V: 2,00 TΩ (AutoISO-5000 adaptér: 200 GΩ). Izolační napětí 1000 V: 4,00 TΩ (AutoISO-5000 adaptér: 400 GΩ). Izolační napětí 2500 V: 10,00 TΩ (AutoISO-5000 adaptér: 400 GΩ). Izolační napětí 5000 V: 20,0 TΩ (AutoISO-5000 adaptér: 400 GΩ). Izolační napětí 10000 V: 40 TΩ. Vystupovací test Uiso při 50 - 1000 V: 10V krok; při 1000 - 5000 V: 25V krok; při 5000 - 10000 V: 25V krok. AC/DC měření: rozsah 0,0 - 29,9 V, rozlišení: 0,1 V, přesnost: ± (2 % + 20 Digits). AC/DC měření: rozsah 30 - 299,9 V, rozlišení: 0,1 V, přesnost: ± (2 % + 6 Digits). AC/DC měření: rozsah: 300 - 750 V, rozlišení: 1 V, přesnost: ± (2 % + 2 Digits). Frekvenční rozsah: 45 - 65 Hz. Zkušební proud pro měření průchodnosti: ± 200 mA. Měření průchodnosti s rozsahem 0,00 - 19,99 Ω: rozlišení: 0,01 Ω, přesnost: ± (2 % + 3 Digits). Měření průchodnosti s rozsahem 20,0 - 199,9 Ω: rozlišení: 0,1 Ω, přesnost: ± (2 % + 3 Digits). Měření průchodnosti s rozsahem 200 - 999 Ω: rozlišení: 1 Ω, přesnost: ± (4 % + 3 Digits). Měření kapacity s rozsahem 0 - 999 nF: rozlišení: 1 nF, přesnost: ± (5 % + 5 Digits). Měření kapacity s rozsahem 1,00 - 49,99 µF: rozlišení: 0,01 µF, přesnost: ± (5 % + 5 Digits). Měření teploty s rozsahem -40,0 až 99,9 °C: rozlišení: 1 °C, přesnost: ± (3 % + 8 Digits). Měření teploty s rozsahem -40,0 až 211 °F: rozlišení: 1 °F, přesnost: ± (3 % + 16 Digits).
Kategorie produktu

tester izolací

Zkušební napětí

50 V

100 V

250 V

500 V

1000 V

2500 V

5000 V

10000 V

Měřicí funkce

izolační odpor

ISO

Rozhraní

Bluetooth®

USB

Rozm.

(d x š x v) 30 x 20 x 43 cm

Hmotnost

9.92 kg

Displej

digitální

Izolační odpor (max.)

40 TΩ

Kategorie měření

CAT III 1000 V

CAT IV 600 V

Šířka

20 cm

V

43 cm

Délka

30 cm

Ke stažení

List technických údajů

List technických údajů 1427985 Sonel MIC-10k1 tester izolací Kalibrováno dle (ISO), 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 40 TΩ

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1427985 Sonel MIC-10k1 tester izolací Kalibrováno dle (ISO), 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 40 TΩ

Informace

Informace 1427985 Sonel MIC-10k1 tester izolací Kalibrováno dle (ISO), 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V, 40 TΩ

Popis

Tester izolací MIC-10k1 od Sonel s pokročilými funkcemi měření. Měří odpory do 40 TΩ při 10kV zkušebním napětí podle EN 61557-2. I při vysokofrekvenčním rušení dosahuje absolutně přesných výsledků. Nová funkce umožňuje také určení umístění poruchy. K dispozici jsou všechny parametry pro diagnostiku jako PI, DAR, DD, měření kapacity, vystupovací test (SV), Riso, RPE měření a měření teploty. Hodnoty jsou ihned graficky zobrazeny na displeji nebo přeneseny přes Bluetooth do softwaru pro analýzu.

Provedení

  • Kufr z tvrdé skořepiny, stupeň krytí IP 67
  • CAT III 1000 V
  • CAT IV 600V
  • Zkušební kabel až 20 m
  • Krokosvorky a zkušební hroty pro snímání
  • Teplotní sonda
  • Síťový kabel
  • Akumulátor
  • USB kabel
  • Software Sonel Reader
  • Měření podle EN 61557

Obsah balení

  • Krokosvorka 5,5 kV, stíněná, černá · Krokosvorka 5,5 kV, červená · Krokosvorka 5,5 kV, modrá · Zkušební hrot s banánkovou zásuvkou, 5,5 kV, černá · Zkušební hrot s banánkovou zásuvkou, 5,5 kV, červená · Síťový kabel · Zkušební kabel s banánkovou zásuvkou, 1,8 m, 10 kV, červená · Zkušební kabel s banánkovou zásuvkou, 1,8 m, 10 kV, modrá · Zkušební kabel s banánkovou zásuvkou, 1,8 m, 10 kV, stíněný, černá · USB kabel · Brašna L4 pro příslušenství · Sada baterií · Software
  • Sonel Reader ·   · Kalibrační protokol

Doplňující informace

Upozornění: Software je pouze v EN nebo DE jazykové mutaci.
  • Bluetooth® je registrovaná ochranná známka společnosti Bluetooth SIG, Inc.
