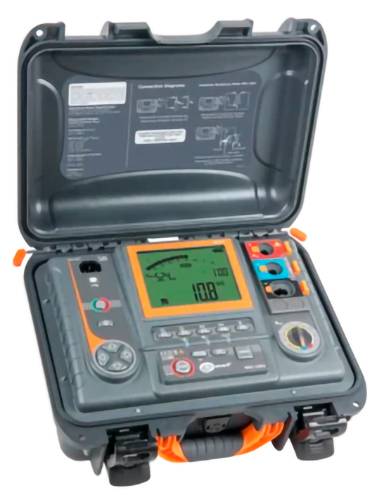

Sonel Isolationsqualitäts-Analysator MIC-15K1 tester izolací 15000 V
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (143 671,98 Kč / kus)
143 671,98 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Měřič izolačního odporu
- Testování zařízení na ochranu proti přepětí (SPD).
- Indikátor částečného vybití PDI.
- Měření polarizačních proudů PDC.
- Diagnóza izolátů pomocí standardních měření IR, DAR, PI, SV, RT, DD.
- Elektrická pevnost zkoušeného vzorku - zobrazení průrazového napětí.
- Vysoká odolnost proti elektromagnetickému rušení zaručuje nepřetržitý provoz v elektrárnách a v těsné blízkosti vedení vysokého napětí až do 1200 kV střídavého proudu a 800 kV stejnosměrného proudu.
- Rovnoměrný nárůst zkušebního napětí ve vztahu k určitému času (RT - Rampenttest) umožňuje místní identifikaci částečných výboků na zkoušeném objektu.
- Efektivní měnič s výkonem přibližně 150 W umožňuje vypalovat zkraty pomocí následujících metod: Vizuální metoda (pokud je třeba vidět vodiče a kabely po celé délce), metoda reflexe, seismakustický detektor vln nebo pomocí a-rámu pro zobrazení směru chyby (vodič však musí být zahrabáven v zemi a musí mít kontakt se zemí).
- Kompatibilní s externím softwarem.
- Paměť: Až 990 článků
- Doba provozu na jedno nabití akumulátoru: Cca 5 h.
- Práce ve výšce až 3000 m.
Technické parametry
- Kategorie produktu
tester izolací
- Zkušební napětí
15000 V
- Měřicí funkce
izolační odpor
bez certifikátu
- Rozhraní
USB
Bluetooth®
IP67
IP40
- Napájení
LiFePO4 akumulátor (13,2 v, 5,0 Ah)
- Rozm.
(d x š x v) 390 x 308 x 172 mm
- Hmotnost
6.6 kg
- Displej
LED segmenty
- Frekvence (max.)
60 Hz
- Rozsah frekvence
60 Hz (max)
- Rozsah měření napětí (max.)
15000 V
- Kategorie měření
CAT IV 1000 V
CAT IV 600 V
- Šířka
308 mm
- V
172 mm
- Délka
390 mm
Ke stažení
List technických údajů
List technických údajů 3763609 Sonel Isolationsqualitäts-Analysator MIC-15K1 tester izolací 15000 V
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3763609 Sonel Isolationsqualitäts-Analysator MIC-15K1 tester izolací 15000 V
Popis
Zkoušečka MIC-15k1 byla vyvinuta pro měření izolačního odporu prvků pro výrobu elektřiny a napájení, např.:
• Jednotlivé a vícežilové kabely,
Transformátory,
Motory a generátory,
• Kondenzátory, oddělovače a další zařízení, která se mohou připojit v rozvodnách
Použití:
Obzvláště vhodný je tento tester izolací pro měření v oblastech s velmi vysokými elektromagnetickými vlivy, např. v rozvodnách s 1200 kV AC a 800 kV DC. Díky zkušebnímu napětí 15 kV (dle NSI / NETA ATS-2009 TABLES 100.1) lze zkušební přístroj použít pro testování objektů se jmenovitým napětím 34,5 kV.
Funkce
Vysoce výkonný měnič napětí s vysokým napětím se zkušebním napětím 15 kV a proudem až 10 mA, vhodný pro měření izolačního odporu až do 40 TΩ. Dosažení tohoto výsledku je činí
Měřicí přístroje jsou bezkonkurenční. 3-vodičové měření odporu, které se provádí pomocí „GUARD“ vedení, eliminuje povrchové svodové proudy způsobené znečištěnými izolací a zvyšuje tak spolehlivost získaných výsledků.
Zobrazuje se: Dielektrický sestupný poměr, polarizační index PI a dielektrické vybíjení DD (doba měření 60 - 5999 s).
Přístroj umožňuje uživateli vyhodnotit stav izolace tím, že se zkušební napětí postupně (SV – sestupné napětí) nebo pomalu se zvyšující (RAMPTest – RT).
• Metoda SV ukazuje, zda je dielektrikum v dobrém stavu nezávislé na použitém zkušebním napětí.
• RT metoda umožňuje vyhodnotit charakteristiku izolačního materiálu. Zkušební přístroj tímto šetrně zvyšuje zkušební napětí bez potřeby zátěžového testovacího přístroje. Zaznamená se čas a napětí, při kterých se izolace zkoušeného zařízení propíná. Integrovaný digitální filtr s prostředním času 10, 30, 60, 100, 200 s zaručuje stabilní výsledky měření v oblastech s velkými magnetickými vlivy
Setting punch
Velmi užitečnou funkcí je vytvořit průrazu poškozené izolace. V případě otevřených vedení lze místo chyby většinou vizuálně zjistit. V případě neviditelných kabelů
Tato metoda vytváří seismicky akustickou vlnu místa chyby. Za určitých podmínek dochází k cyklickému vyložení energie. Použitím geofonu lze určit přesné místo vykládky. Měření průrazů umožňuje také lokalizaci sporadických chyb, např. v dešti, reflektrometrech. V případě zkratu na zemi lze použít metodiku pro případ napětí a rám.
Automatické uložení měření
Výsledky lze ukládat automaticky. Počet závisí na individuálních údajích na měření.
Tento text byl přeložen strojově.
• Jednotlivé a vícežilové kabely,
Transformátory,
Motory a generátory,
• Kondenzátory, oddělovače a další zařízení, která se mohou připojit v rozvodnách
Použití:
Obzvláště vhodný je tento tester izolací pro měření v oblastech s velmi vysokými elektromagnetickými vlivy, např. v rozvodnách s 1200 kV AC a 800 kV DC. Díky zkušebnímu napětí 15 kV (dle NSI / NETA ATS-2009 TABLES 100.1) lze zkušební přístroj použít pro testování objektů se jmenovitým napětím 34,5 kV.
Funkce
Vysoce výkonný měnič napětí s vysokým napětím se zkušebním napětím 15 kV a proudem až 10 mA, vhodný pro měření izolačního odporu až do 40 TΩ. Dosažení tohoto výsledku je činí
Měřicí přístroje jsou bezkonkurenční. 3-vodičové měření odporu, které se provádí pomocí „GUARD“ vedení, eliminuje povrchové svodové proudy způsobené znečištěnými izolací a zvyšuje tak spolehlivost získaných výsledků.
Zobrazuje se: Dielektrický sestupný poměr, polarizační index PI a dielektrické vybíjení DD (doba měření 60 - 5999 s).
Přístroj umožňuje uživateli vyhodnotit stav izolace tím, že se zkušební napětí postupně (SV – sestupné napětí) nebo pomalu se zvyšující (RAMPTest – RT).
• Metoda SV ukazuje, zda je dielektrikum v dobrém stavu nezávislé na použitém zkušebním napětí.
• RT metoda umožňuje vyhodnotit charakteristiku izolačního materiálu. Zkušební přístroj tímto šetrně zvyšuje zkušební napětí bez potřeby zátěžového testovacího přístroje. Zaznamená se čas a napětí, při kterých se izolace zkoušeného zařízení propíná. Integrovaný digitální filtr s prostředním času 10, 30, 60, 100, 200 s zaručuje stabilní výsledky měření v oblastech s velkými magnetickými vlivy
Setting punch
Velmi užitečnou funkcí je vytvořit průrazu poškozené izolace. V případě otevřených vedení lze místo chyby většinou vizuálně zjistit. V případě neviditelných kabelů
Tato metoda vytváří seismicky akustickou vlnu místa chyby. Za určitých podmínek dochází k cyklickému vyložení energie. Použitím geofonu lze určit přesné místo vykládky. Měření průrazů umožňuje také lokalizaci sporadických chyb, např. v dešti, reflektrometrech. V případě zkratu na zemi lze použít metodiku pro případ napětí a rám.
Automatické uložení měření
Výsledky lze ukládat automaticky. Počet závisí na individuálních údajích na měření.
Tento text byl přeložen strojově.
Doplňující informace
- Bluetooth® je registrovaná ochranná známka společnosti Bluetooth SIG, Inc.
