Name: Siemens sledování zatížení 1 rozpínací kontakt, 1 spínací kontakt, 1 přepínací kontakt 1 ks 3RF2950-0GA16 se zpožděným p
Brand: Siemens
SKU: 2863508
Availability: BackOrder

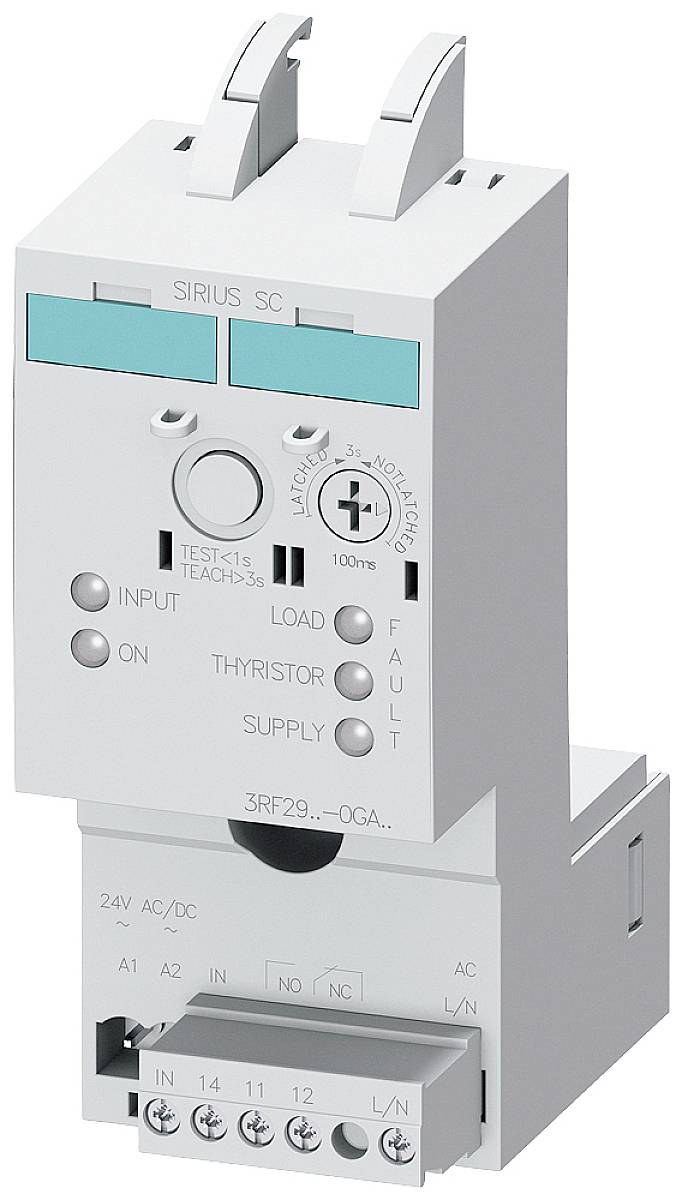

Průmyslové relé, označené štítkem 'SIRIUS SC', zobrazuje zkušební tlačítka, připojovací svorky a funkční indikátory pro elektrické řízení.

Otevřená rozvodná skříň ukazuje různé elektronické komponenty a kabelové spoje.

'Blokové schéma znázorňuje elektrické zapojení: propojení z -B na L/N. Plus, Mínus, IN, A1, A2 vyznačeny. Ucomp poznamenán.'

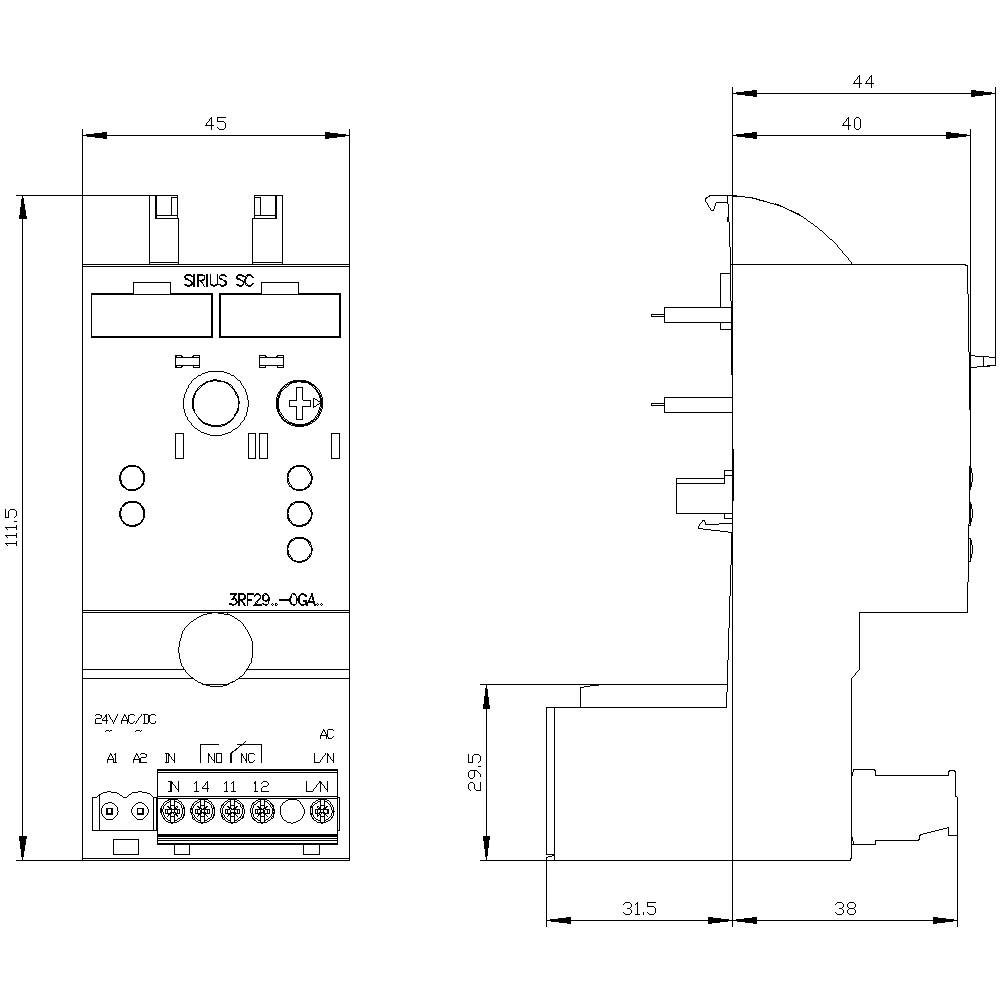

Technický výkres elektrického spínacího zařízení. Zobrazuje přední a boční pohled s rozměry, připojovacími svorkami a popiskami.

1/4

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

sledování zatížení

Funkce

se zpožděným přítahem

Provozní napětí max.

600 V/AC

Typ kontaktu

1 rozpínací kontakt

1 spínací kontakt

1 přepínací kontakt

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 10. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 385,00 Kč / kus)

4 639,00 Kč

-5 %

4 385,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Délka odizolování vodiče / pro pomocné a ovládací kontakty: 7 mm
Typy připojitelných průřezů vodiče AWG / pro pomocné a řídicí kontakty: 1x (AWG 20... Návrh 12)
Typy připojitelných průřezů vodičů pro pomocné a řídicí kontakty / jednodrátové: 1x (0,5... 2,5 m²), 2x (0,5... 1,0 m²)
Typ připojitelného průřezu vodiče pro pomocné a řídicí kontakty / jemný drát s/bez zpracování kabelů: 1x (0,5...) 2,5 m²), 2x (0,5... 1,0 m²)
Zpoždění odezvy: 0,1 - 3 s.
Sériové zapojení: Ano
Nadmořská výška / maximální výška umístění: 1000 m.
Provedení funkce spínání: Přepínací kontakt
Provedení závitu připojovacího šroubu / pomocných a řídicích kontaktů: M3
Provozní frekvence 50 - 60 Hz
Provozní napětí pomocných kontaktů: 15 - 30 v DC/AC
Provozní proud při AC-1 / při 400 v: 50 A.
Izolační napětí: 600 V
Průměr otvoru měniče proudu: 17 mm
Ochrana proti dotyku zepředu: Bezpečná při vertikálním dotyku zepředu
Stupeň znečištění: 3

Druh obalu: Piece

Kategorie produktu: sledování zatížení

Typ: 3RF2950-0GA16

Funkce: se zpožděným přítahem

Min. provozní napětí: 400 V/AC

Provozní napětí max.: 600 V/AC

Provozní napětí: 400 - 600 V/AC

Vlastnosti: zásuvné

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt
1 přepínací kontakt

Spínací napětí (max.): 600 V DC/AC

Připojení: šroubovací

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šířka: 45 mm

V: 111.5 mm

Hloubka: 69.5 mm

(Ø): 17 mm

Rozm.: (Ø x v) 17 mm x 111.5 mm

Obsah: 1 ks

Splňuje RoHS: ano

Ke stažení

List technických údajů

List technických údajů 2863508 Siemens sledování zatížení 1 rozpínací kontakt, 1 spínací kontakt, 1 přepínací kontakt 1 ks 3RF2950-0GA16 se zpožděným p

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2863508 Siemens sledování zatížení 1 rozpínací kontakt, 1 spínací kontakt, 1 přepínací kontakt 1 ks 3RF2950-0GA16 se zpožděným p

Popis

Monitorování zatížení Extended rozsah proudu 50 a / 40 °C 400 … 600 v/AC/DC 24 v pro polovodičové relé/stykač jednoduše, efektivně, vždy aktuální - systémová stavebnice SIRIUS.
