Name: Siemens LZS:PT3A5L24 zátěžové relé 3 přepínací kontakty Piece 5 ks
Brand: Siemens
SKU: 1740348
Availability: BackOrder

Elektrické kompaktní relé se šroubovými svorkami a průhledným krytem, indikující spínací stavy, namontované na DIN liště.

Rozvaděč s několika elektrickými komponenty, spínači a kabeláží pro řízení průmyslových procesů.

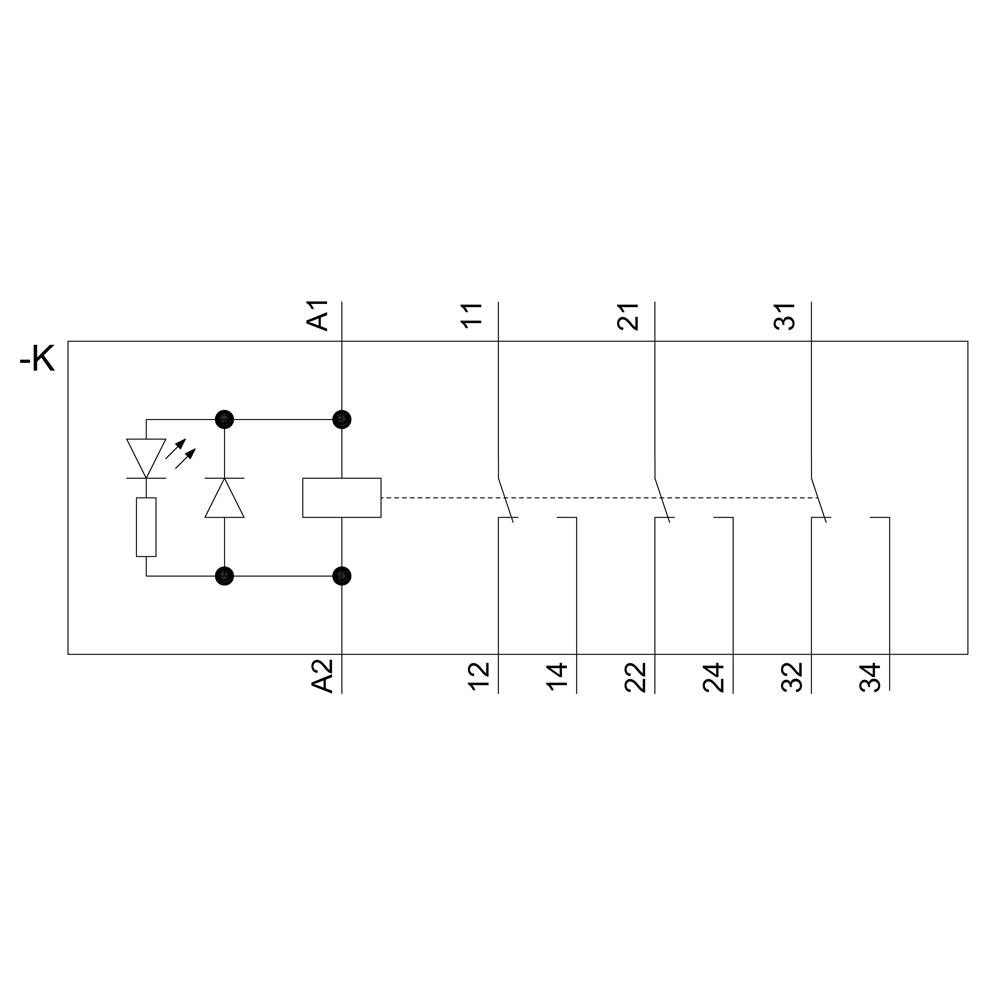

Schéma zapojení relé se svorkami cívky A1 a A2 a přepínacími kontakty 11-12, 21-22, 31-32. Zobrazuje vnitřní LED a ochrannou diodu.

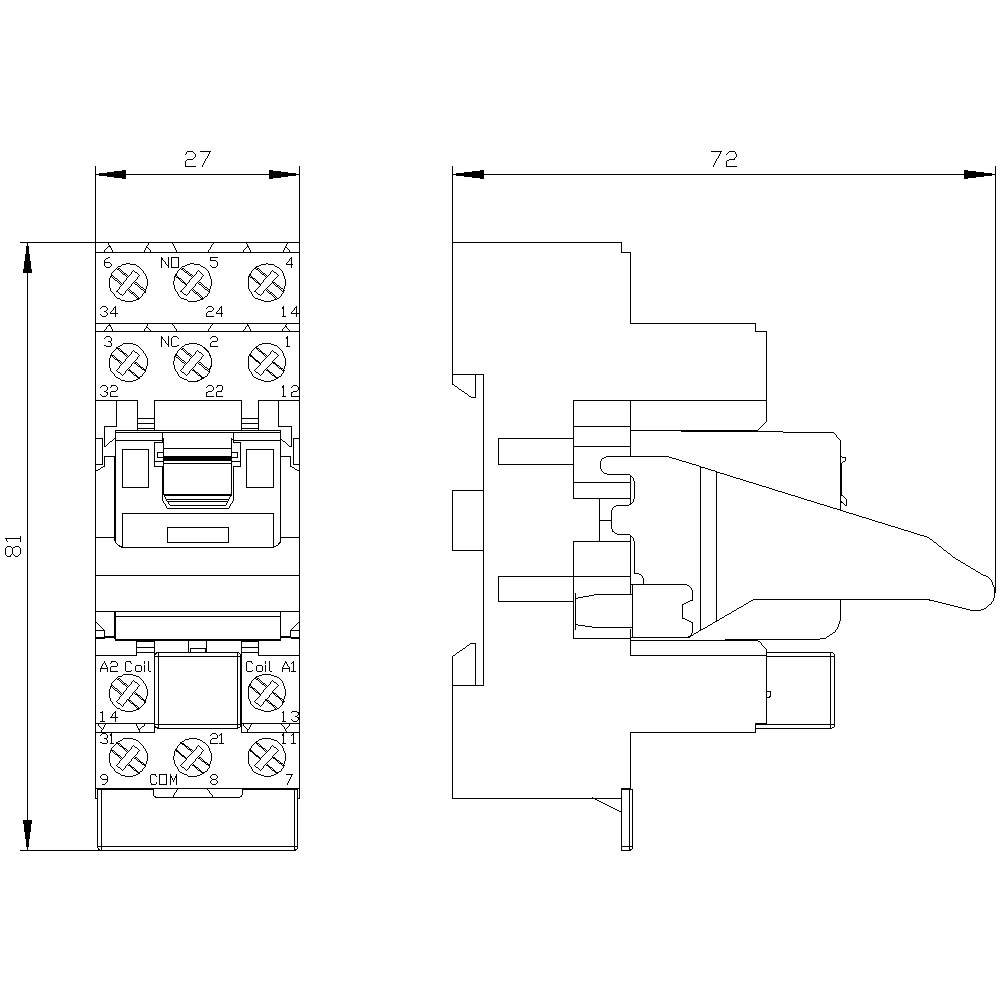

Technický výkres střelce s čelním a bočním pohledem. Rozměry v milimetrech: šířka 27, výška 81, hloubka 72.

1/4

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

zátěžové relé

Typ kontaktu

3 přepínací kontakty

Typ

LZS:PT3A5L24

Připojení

šroubovací

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 5 ks)

Celková cena (476,86 Kč / kus)

2 384,30 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: zátěžové relé

Typ: LZS:PT3A5L24

Připojení: šroubovací

Typ kontaktu: 3 přepínací kontakty

Materiál kontaktu: AgNi 90/10

Výkon cívky: 1 W

Vlastnosti: s LED diodou

: IP20

Max. teplota: +70 °C

Min. teplota: -40 °C

Hloubka: 74 mm

Šířka: 28 mm

V: 72 mm

Rozm.: (š x v x h) 28 x 72 x 74 mm

Obsah: 5 ks

Druh montáže: zásuvné

Provozní napětí: 24 V/DC

Provozní napětí max.: 24 V/DC

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Kategorie produktu

Druh obalu

Typ kontaktu

Siemens LZS:PT3A5L24 zátěžové relé 3 přepínací kontakty Piece 5 ks

Objednací číslo:1740348

Doručení: Po 19. 10.

Conrad Electronic

Tento produkt

zátěžové relé

Piece

3 přepínací kontakty

Min.: 1

Násobky: 1

2 384,30 Kč^*

Siemens LZS:PT3A5S15 zátěžové relé 3 přepínací kontakty 5 ks

Objednací číslo:1740360

Doručení: Po 19. 10.

Conrad Electronic

zátěžové relé

3 přepínací kontakty

Min.: 1

Násobky: 1

2 536,36 Kč^*

Siemens LZS:PT3A5T30 zátěžové relé 3 přepínací kontakty Piece 5 ks

Objednací číslo:1740361

Doručení: Po 19. 10.

Conrad Electronic

zátěžové relé

Piece

3 přepínací kontakty

Min.: 1

Násobky: 1

2 536,36 Kč^*

Siemens LZS:PT5A5L24 zátěžové relé 4 přepínací kontakty Piece 5 ks

Objednací číslo:1740362

Doručení: Po 19. 10.

Conrad Electronic

zátěžové relé

Piece

4 přepínací kontakty

Min.: 1

Násobky: 1

2 384,30 Kč^*

Siemens LZS:PT5A5R24 zátěžové relé 4 přepínací kontakty Piece 5 ks

Objednací číslo:1740363

Doručení: Po 19. 10.

Conrad Electronic

zátěžové relé

Piece

4 přepínací kontakty

Min.: 1

Násobky: 1

2 384,30 Kč^*

Siemens LZS:PT5A5S15 zátěžové relé 4 přepínací kontakty 5 ks

Objednací číslo:1740364

Doručení: Po 19. 10.

Conrad Electronic

zátěžové relé

4 přepínací kontakty

Min.: 1

Násobky: 1

2 536,36 Kč^*

Siemens LZS:PT5A5T30 zátěžové relé 4 přepínací kontakty Piece 5 ks

Objednací číslo:1740365

Doručení: Po 19. 10.

Conrad Electronic

zátěžové relé

Piece

4 přepínací kontakty

Min.: 1

Násobky: 1

2 536,36 Kč^*

Siemens LZS:PT5B5L24 zátěžové relé 4 přepínací kontakty Piece 5 ks

Objednací číslo:1740366

Doručení: Út 20. 10.

Conrad Electronic

zátěžové relé

Piece

4 přepínací kontakty

Min.: 1

Násobky: 1

2 238,84 Kč^*

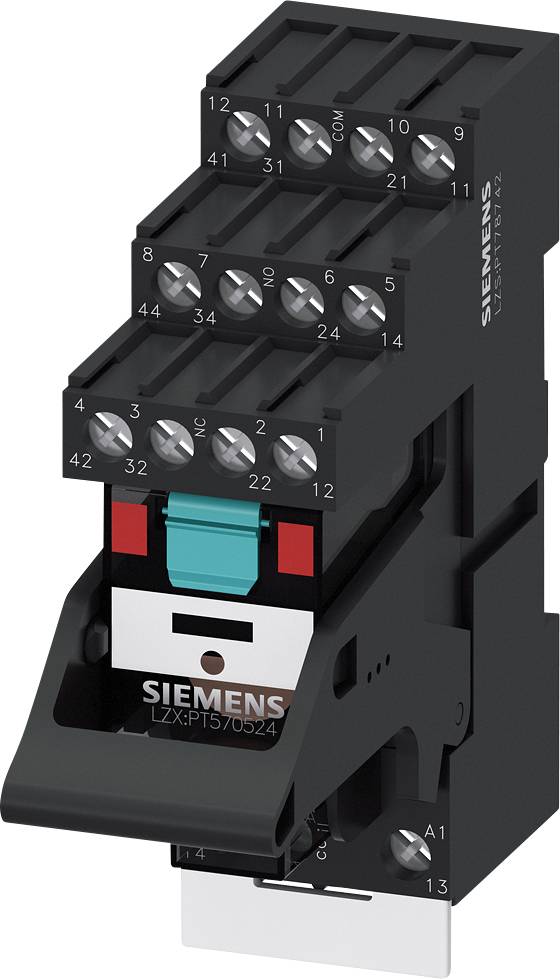

Siemens LZS:PT5B5R24 zátěžové relé 4 přepínací kontakty Piece 5 ks

Objednací číslo:1740367

Doručení: Po 19. 10.

Conrad Electronic

zátěžové relé

Piece

4 přepínací kontakty

Min.: 1

Násobky: 1

2 384,30 Kč^*

Siemens LZS:PT5B5S15 zátěžové relé 4 přepínací kontakty Piece 5 ks

Objednací číslo:1740368

Doručení: Po 19. 10.

Conrad Electronic

zátěžové relé

Piece

4 přepínací kontakty

Min.: 1

Násobky: 1

2 536,36 Kč^*

Ke stažení

List technických údajů

List technických údajů 1740348 Siemens LZS:PT3A5L24 zátěžové relé 3 přepínací kontakty Piece 5 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1740348 Siemens LZS:PT3A5L24 zátěžové relé 3 přepínací kontakty Piece 5 ks

Popis

Zásuvné relé kompletní přístroj 3 W, 24 V/DC LED modul červená standardní patice šroubové připojení 3,5 mm pinningem vazební relé s zásuvné relé SIRIUS LZS pro galvanické oddělení, Kontaktvervielfachung, pro spínání malý zatížení a jako přepínání potenciálu. Vazební relé mají zapojení bez nářadí a vibrační bezpečné připojení díky Push-in pružinové svorky. Patice s logický oddělení umožňují snadné zapojení. Tento spínací výkon je podle AC-15 a DC-13. Díky pozlacený kontakty je spolupráci s elektronických ovládacích prvků optimálně. Přístroje jsou k dispozici jako kompletní zařízení nebo jednotlivé moduly v provedeních RT, PT a MT, s nebo bez logický oddělení, v různých cívkových napětí a v šroubové připojení nebo se zásuvkovými svorkami (push in). Rozsáhlé příslušenství jako např. patice, přilepit/Auswerfebugel, zapojení a LED moduly je k dispozici. SIRIUS relé - programem pro všechny případy.
