Siemens 5SV33443 5SV3344-3 proudový chránič F 40 A 0.03 A 400 V

Proudový chránič FI, 63A, 30mA, s testovacím tlačítkem a značkami 'O'/'I' na přední straně, určený k ochraně před nadproudem.

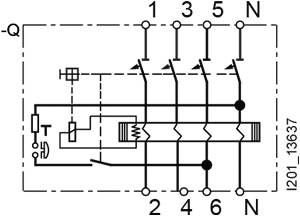

Schéma znázorňuje střídavý elektrický obvod se spínačem 'Q', cívkou 'T', číslováním 1 až 6 a nulovým vodičem 'N'.

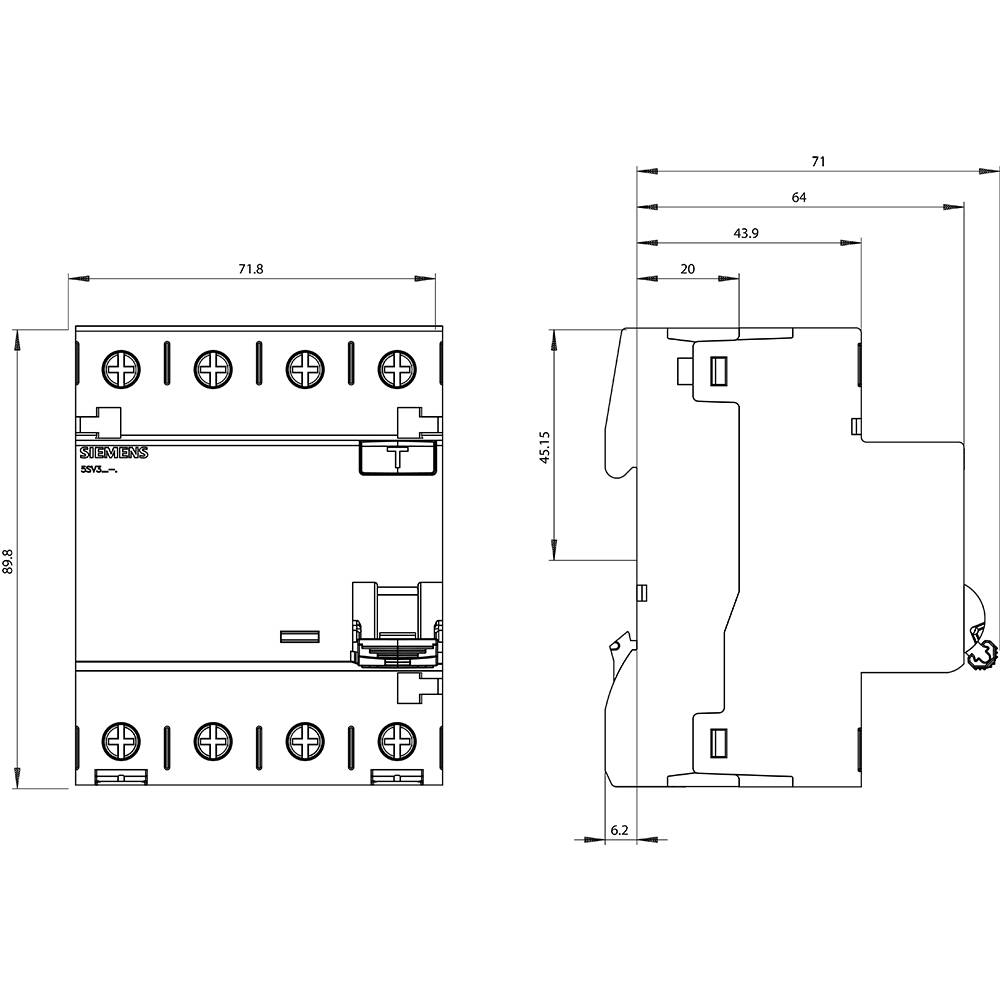

Technický výkres zařízení s rozměry v milimetrech. Zobrazuje přední a boční pohled včetně přesných rozměrů a proporcí.

1/3

Jmenovitý proud - filtr

40 A

Jmenotivý zbytkový proud

0.03 A

Pólů

Spouštěcí charakteristika

Kategorie produktu

proudový chránič

Datasheety: (PDF)

54 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 675,00 Kč / kus)

Kč

Nahlásit právní incident

Technické parametry

Mechanická životnost (spínacích cyklů): 10000
IP20, při montáž do rozvaděče, s připojenými vodiči

Jmenovitý proud: 40 A

Jmenovitý proud - filtr: 40 A

Obsah: 1 ks

Rozm.: (š x v x h) 72 x 90 x 70 mm

Hloubka: 70 mm

V: 90 mm

Šířka: 72 mm

Jmenotivý zbytkový proud: 0.03 A

Jmenovité napětí: 400 V

Vypínání: 0.8 kA

Pólů: 4

Spouštěcí charakteristika: F

Splňuje RoHS: ano

Hmotnost: 0

: DIN rail

: AC

: 70 mm

: 40 A

: 400 V

: 2000 V

: 4

: 0.03 A

: F

: NE

: 10 kA

: 3 kA

: 1

: 2

: 4

: ANO

: 7035

: 1.8 W

: 50 Hz

: IP20

: ANO

: ANO

: 6

Kategorie produktu: proudový chránič

Ke stažení

List technických údajů

List technických údajů 1731791 Siemens 5SV33443 5SV3344-3 proudový chránič F 40 A 0.03 A 400 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1731791 Siemens 5SV33443 5SV3344-3 proudový chránič F 40 A 0.03 A 400 V

Popis

Proudový chránič, 4-pólový, typ F, s krátkou prodlevou, in: 40 a, 30 mA, un AC: 400 v proudový chránič Siemens je patent Vzniku požáru se může zabránit vzniku požáru. Ať už přímým dotykem částí pod napětím nebo nepřímým dotykem zařízení, ochrana je dosažena především rychlým odpojením. Proudový chránič Siemens 5SV se vyznačuje především: Komplexní ochrana osob a majetku před úrazem elektrickým proudem. 2. Zda jde o sinusové střídavé proudy nebo hladké stejnosměrné poruchové proudy - Siemens je vhodný pro všechny požadavky a speciální provedení. 3. spolehlivou bezpečností při instalaci díky standardně obsažené prostorové ochraně a ochraně proti dotyku. 4. rychlým uvolněním z nosné lišty, případně z přípojnice díky komfortnímu posuvnému ručnímu ovládacímu prvku. 5. Data matrix kód na zařízení nabízí rychle a jednoduše všechny informace kolem proudového chrániče. 6. Ochranní proudový chránič odpovídá normám DIN VDE. 7. Optimální technika pro vaši bezpečnost - pouze od Siemens.
