Siemens 5SV33173 5SV3317-3 proudový chránič F 80 A 0.03 A 230 V

Bílý jistič se zeleným vypínačem 'OFF' a logem Siemens, vhodný pro 40A a 30mA.

Ilustrační obrázek

Schéma zapojení s relé, cívkou a dvěma přepínacími kontakty. Označené jako '1', '2', 'N' na přípojkách.

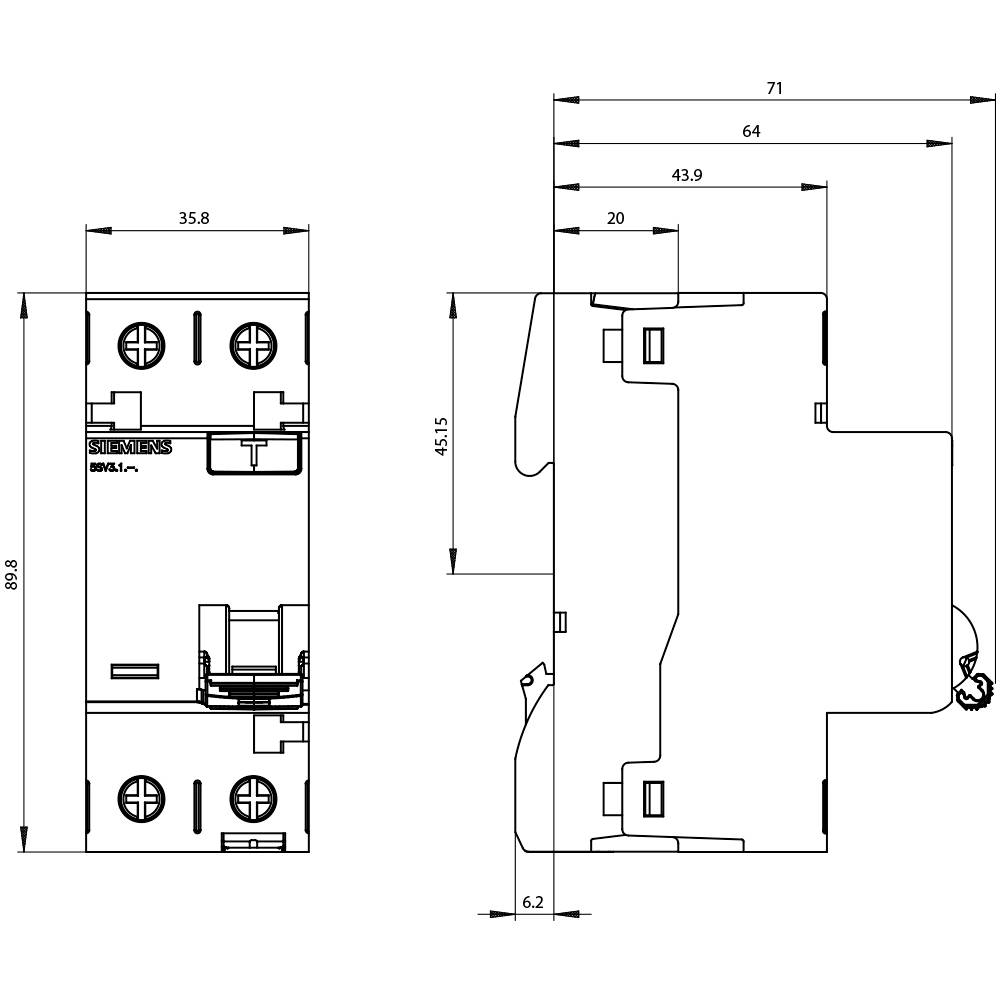

Technický výkres rozváděče. Rozměry: šířka 35,8 mm, výška 98,8 mm, hloubka 71 mm. Požadavky a schéma upevnění jsou uvedeny.

1/3

Ilustrační obrázek

Kategorie produktu

proudový chránič

Pólů

Spouštěcí charakteristika

Jmenotivý zbytkový proud

0.03 A

Jmenovitý proud - filtr

80 A

Datasheety: (PDF)

Doručení: Čt 15. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (15 437,19 Kč / kus)

15 437,19 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Mechanická životnost (spínacích cyklů): 10000
IP20, při montáž do rozvaděče, s připojenými vodiči

Kategorie produktu: proudový chránič

Pólů: 2

Spouštěcí charakteristika: F

Jmenotivý zbytkový proud: 0.03 A

Jmenovitý proud: 80 A

Jmenovitý proud - filtr: 80 A

Rozm.: (š x v x h) 36 x 90 x 70 mm

Vypínání: 0.8 kA

Obsah: 1 ks

Jmenovité napětí: 230 V

Šířka: 36 mm

V: 90 mm

Hloubka: 70 mm

Splňuje RoHS: ano

: DIN rail

: AC

: 70 mm

: 80 A

: 230 V

: 2000 V

: 2

: 0.03 A

: F

: NE

: 10 kA

: 3 kA

: 1

: 2

: 2

: ANO

: 7035

: 5.6 W

: 50 Hz

: IP20

: ANO

: ANO

: 6

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1731788 Siemens 5SV33173 5SV3317-3 proudový chránič F 80 A 0.03 A 230 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1731788 Siemens 5SV33173 5SV3317-3 proudový chránič F 80 A 0.03 A 230 V

Popis

Proudový chránič, 2pólový, typ F, s krátkou prodlevou, in: 80 a, 30 mA, un AC: 230 v proudový chránič Siemens je patent Vzniku požáru se může zabránit vzniku požáru. Ať už přímým dotykem částí pod napětím nebo nepřímým dotykem zařízení, ochrana je dosažena především rychlým odpojením. Proudový chránič Siemens 5SV se vyznačuje především: Komplexní ochrana osob a majetku před úrazem elektrickým proudem. 2. Zda jde o sinusové střídavé proudy nebo hladké stejnosměrné poruchové proudy - Siemens je vhodný pro všechny požadavky a speciální provedení. 3. spolehlivou bezpečností při instalaci díky standardně obsažené prostorové ochraně a ochraně proti dotyku. 4. rychlým uvolněním z nosné lišty, případně z přípojnice díky komfortnímu posuvnému ručnímu ovládacímu prvku. 5. Data matrix kód na zařízení nabízí rychle a jednoduše všechny informace kolem proudového chrániče. 6. Ochranní proudový chránič odpovídá normám DIN VDE. 7. Optimální technika pro vaši bezpečnost - pouze od Siemens.
