Name: Siemens 3VA6170-1MS31-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 70 A (max) Spínací napětí (max.): 600 V/AC (š
Brand: Siemens
SKU: 1750567
Availability: BackOrder

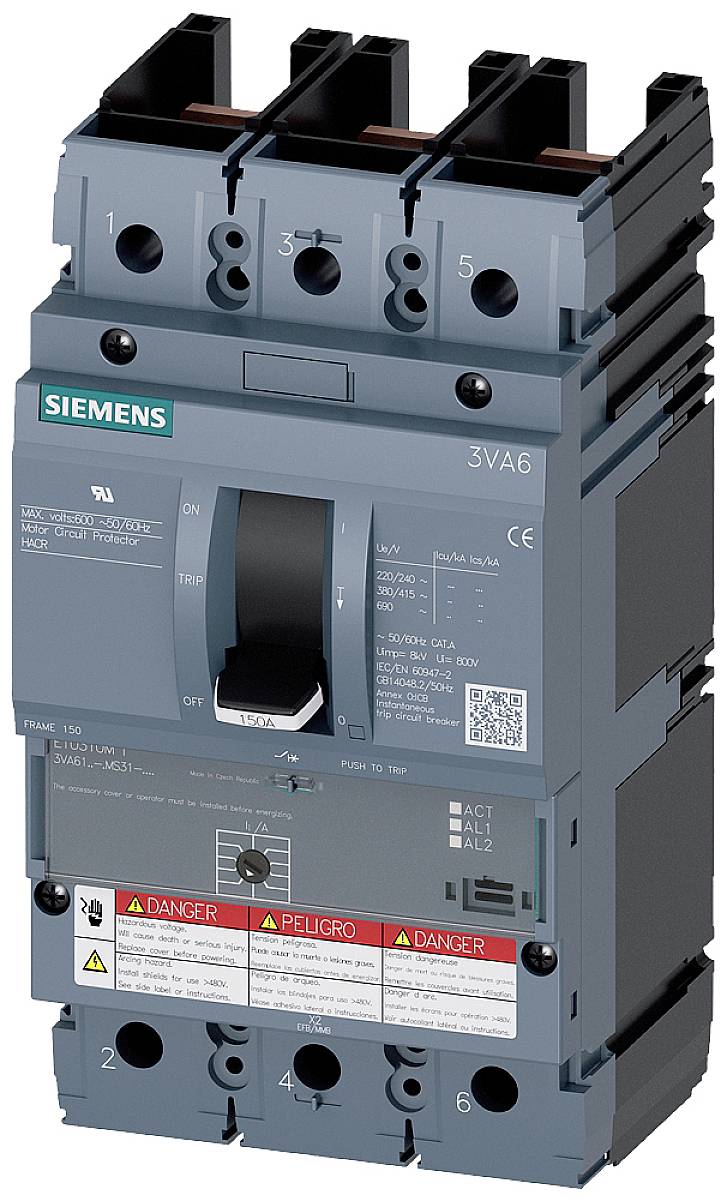

Výkonový jistič Siemens 3VA6 s ochrannou a spínací funkcí, šedý, s podrobnými popisy, třífázový, určený pro průmyslové aplikace.

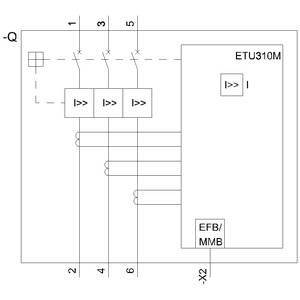

Diagram elektrického obvodu s ochranným spínačem ETU310M a třemi relé vedení, číslovanými 1 až 6.

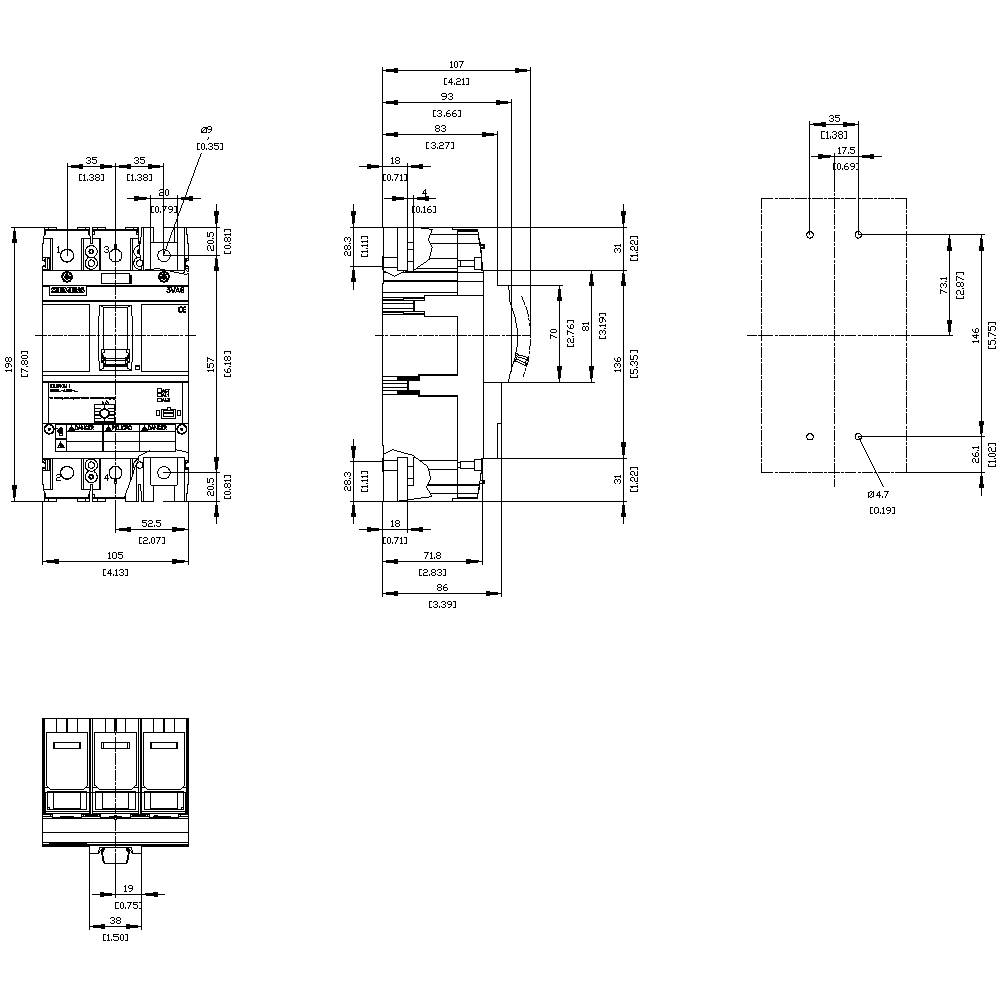

Technický výkres třípólového výkonového vypínače s čelním a bočním pohledem, rozměry uvedeny v mm.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

70 A

Typ

3VA6170-1MS31-0AA0

Rozsah nastavení (proud)

70 A (max)

Počet pólů

3pólový

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (12 111,57 Kč / kus)

12 111,57 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3VA6170-1MS31-0AA0

Rozsah nastavení proudu (max.): 70 A

Rozsah nastavení (proud): 70 A (max)

Počet pólů: 3pólový

Spínací napětí (max.): 600 V/AC

vhodné pro sérii: Siemens 3VA

Vhodné pro značku: Siemens

Druh montáže: pevná montáž

Min. teplota: -25 °C

Max. teplota: +70 °C

Provedení nadproudové spouště: ETU310M

: IP40

Hloubka: 86 mm

Šířka: 105 mm

V: 198 mm

Rozm.: (š x v x h) 105 x 198 x 86 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 70 A

: 3

: 0

: 7.4 W

: IP40

: Other

: NE

: Other

: Rocker lever

: 110 kA

: ANO

: NE

: ANO

: Built-in device fixed built-in technique

: ANO

: ANO

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Kategorie produktu

Druh obalu

Siemens 3RA6890-0BA adaptér pro výkonový spínač 1 ks Rozsah nastavení (proud): 25 A (max) Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 26 x 23 mm Piece

Objednací číslo:1737263

Doručení: Po 19. 10.

Conrad Electronic

25 A

adaptér pro výkonový spínač

Piece

Min.: 1

Násobky: 1

1 747,93 Kč^*

Siemens 3VA1010-2ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Single

Objednací číslo:1753036

Doručení: Po 19. 10.

Conrad Electronic

100 A

výkonový vypínač

Single

Min.: 1

Násobky: 1

6 913,22 Kč^*

Siemens 3VA1010-2ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1753052

Doručení: Po 19. 10.

Conrad Electronic

100 A

výkonový vypínač

Piece

Min.: 1

Násobky: 1

7 657,02 Kč^*

Siemens 3VA1010-2ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1753067

Doručení: Po 19. 10.

Conrad Electronic

100 A

výkonový vypínač

Piece

Min.: 1

Násobky: 1

8 665,29 Kč^*

Siemens 3VA1010-2ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1753080

Doručení: St 21. 10.

Conrad Electronic

100 A

výkonový vypínač

Piece

Min.: 1

Násobky: 1

9 544,63 Kč^*

Siemens 3VA1010-3ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm Piece

Objednací číslo:1753081

Doručení: Po 19. 10.

Conrad Electronic

100 A

výkonový vypínač

Piece

Min.: 1

Násobky: 1

7 131,40 Kč^*

Siemens 3VA1010-3ED36-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1737507

Doručení: Po 19. 10.

Conrad Electronic

100 A

výkonový vypínač

Min.: 1

Násobky: 1

7 789,26 Kč^*

Siemens 3VA1010-3ED42-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm

Objednací číslo:1737605

Doručení: St 21. 10.

Conrad Electronic

100 A

výkonový vypínač

Min.: 1

Násobky: 1

8 888,43 Kč^*

Siemens 3VA1010-3ED46-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 101.6 x 130 x 70 mm Piece

Objednací číslo:1737861

Doručení: St 21. 10.

Conrad Electronic

100 A

výkonový vypínač

Piece

Min.: 1

Násobky: 1

9 632,23 Kč^*

Siemens 3VA1010-4ED32-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 100 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 76.2 x 130 x 70 mm

Objednací číslo:1737862

Doručení: Po 19. 10.

Conrad Electronic

100 A

výkonový vypínač

Min.: 1

Násobky: 1

7 437,19 Kč^*

Ke stažení

List technických údajů

List technických údajů 1750567 Siemens 3VA6170-1MS31-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 70 A (max) Spínací napětí (max.): 600 V/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1750567 Siemens 3VA6170-1MS31-0AA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 70 A (max) Spínací napětí (max.): 600 V/AC (š

Popis

Spínač 3 VA6 UL frame 150 3-pólový, základní ochrana ETU310M, I, v = 70 A bez proti přetížení ochrana proti zkratu Ii = 3 - 15 x v bez připojení kompaktní výkon spínač 3VA6 s 3dílná ETU jako motor Circuit Protector, UL schválení. Kompaktní výkon spínač 3VA UL Siemens jako důležitých součástí SENTRON ochranné komponenty pro průmyslové použití i pro použití v infrastruktura rozsah nabízí efektivní zařízení a startovací ochrana díky bezpečné vypnutí v případě přetížení a zkratu. Přitom se 3 VA měřítka v flexibilitu a modulární příslušenství. Kompaktní výkon spínač 3VA UL nabízí kromě toho pro celosvětově exportierende Strojů a Schaltanlagenbauer nejlepší předpoklady. Kromě IEC standardní splňují obě řady 3 VA5 a 3VA6 také UL standard. Všechny funkce lze pro na celém světě zařízeních a. Tato varianta kompaktní výkon spínače 3 VA se vyznačuje především: 1.kompaktní provedení. 2. K dispozici jako motor Circuit Protector 3. Startovací jistič pro zajištění elektrických motorů proti zkratu. 4. K dispozici jako 3-pólové provedení. 5. V závislosti na velikosti: Jmenovitý provozní proud 25 A až 500 A. 6. Spínací výkon 100 kA při 480 V (SCCR bez ochranného) 7. Konstrukční řada má elektronická nadproudová spoušť. 8. Montáž do pevnou montáž, technika, zasunovací techniky.. 9. Modulární a snadná montáž díky interní příslušenství s řadou funkcí. www.siemens.de/3VA. Siemens nabízí pro bezpečné a efektivní elektrické infrastruktura v budovách a průmyslu univerzálním portfolio na ochranné, spínaný, měřicí a kontrolní zařízení, rozbočovač systémy a vypínačů a zásuvek.

Tento text byl přeložen strojově.
